Schneider 21105 P25M motorvédő kapcsoló, 3P, 1.6A

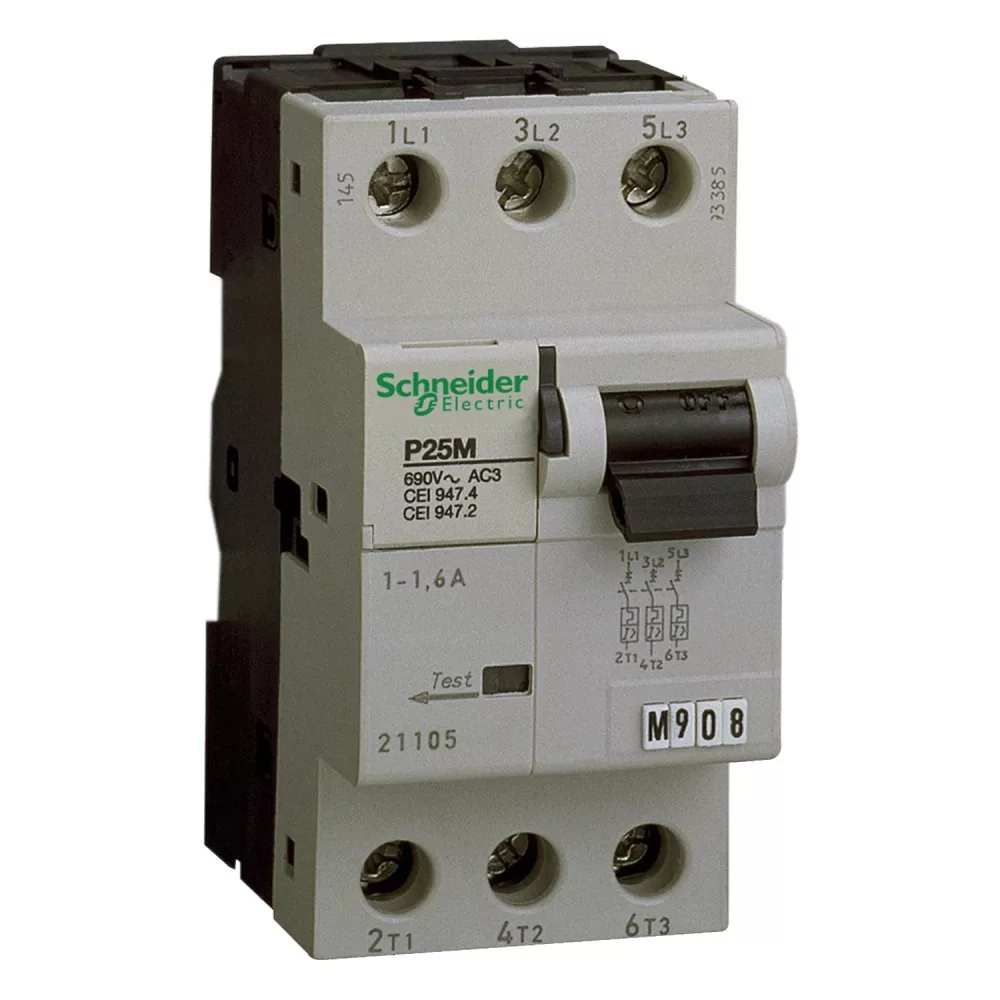

Schneider Electric Acti9 P25M 21105 motorvédő kapcsoló – 3P, 1,6 A

A Schneider Electric Acti9 P25M 21105 egy 3 pólusú motorvédő kapcsoló 1,6 A névleges áramra. Termikus-mágneses kioldóegységgel készül: a termikus tag a motor tartós túlterhelését, a mágneses tag a rövidzárlati áramot érzékeli és kapcsolja le. Így egyetlen készülékben biztosítja a motor túlterhelés és zárlat elleni védelmét, valamint a biztonságos leválasztást.

A mágneses kioldás a névleges áram 12 x In értékénél lép működésbe, ami elviseli a motor indítási áramlökését, de a zárlatot azonnal megszakítja. Mágneskapcsolóval kiegészítve teljes motorindító kombináció építhető belőle; a felhasználási kategóriája AC-3e, elektromos élettartama 100000 kapcsolási ciklus. A készüléken kézi kioldási teszt gomb található a működés ellenőrzéséhez, és beépített zárral lakatolható, ami karbantartás idejére kizárt állapotban rögzíti.

A motorvédő kapcsoló 2,5 modul helyet foglal a szekrényben (89 × 45 × 70 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel. A bekötés ClampTite csatlakozó, 2 vezető 1…6 mm² merev és sodrott keresztmetszetig, 1,7 N.m meghúzási nyomatékkal történik. Névleges üzemi feszültsége 230…240 V AC, 400…440 V AC és 500 V AC, névleges szigetelési feszültsége 690 V AC. A készülék segédkontaktusokkal és nullfeszültség-kioldóval bővíthető.

Fő műszaki jellemzők

• Gyártói cikkszám: 21105
• Termékcsalád: Acti 9 / Acti9 P25M
• Készülék rövid neve: P25M
• Termék típusa: motorvédő kapcsoló (moduláris)
• Alkalmazás: motorvédelem – motorindító kombinációban
• Pólusszám: 3P (3 védett pólus)
• Névleges áram (In): 1,6 A
• Kioldóegység: termikus-mágneses
• Védelem: túlterhelés és zárlat ellen egyaránt
• Mágneses kioldási határ: 12 x In
• Felhasználási kategória: AC-3e
• Névleges üzemi feszültség (Ue): 230…240 V AC, 400…440 V AC és 500 V AC
• Névleges szigetelési feszültség (Ui): 690 V AC
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 2,5 modul (45 mm)
• Méretek: 89 × 45 × 70 mm (magasság × szélesség × mélység)
• Tömeg: 0,26 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés
• Csatlakozás: ClampTite csatlakozó, 2 vezető 1…6 mm² merev és sodrott
• Meghúzási nyomaték: 1,7 N.m
• Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
• Teszt: kézi kioldási teszt gomb
• Reteszelés: beépített zárral lakatolható
• Elektromos élettartam: AC-3e szerint 100000 kapcsolási ciklus
• Üzemi hőmérséklet: -20…60 °C
• Tárolási hőmérséklet: -40…80 °C
• Túlfeszültségi kategória: III
• Szabványok: EN/IEC 60947-2
• Terméktanúsítványok: CEBEC, SEMKO, Dentori T-mark, FIMKO és NEMKO

Tipikus felhasználási területek

• Háromfázisú motorok túlterhelés és zárlat elleni védelme
• Mágneskapcsolós motorindító kombinációk kiépítése
• Szivattyú-, ventilátor- és kompresszorhajtások védelme
• Gépsorok és technológiai berendezések motorköreinek védelme

Gyakori kérdések

Mire használható a Schneider 21105 motorvédő kapcsoló?

Az Acti9 P25M 21105 háromfázisú motorok védelmére szolgál 1,6 A névleges áramon. Egyszerre biztosítja a túlterhelés és a zárlat elleni védelmet, valamint a motorkör biztonságos leválasztását.

Véd a túlterhelés ellen is, vagy csak zárlat ellen?

Mindkettő ellen véd. A P25M termikus-mágneses kioldóval készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlatot kapcsolja le. Ebben különbözik a csak mágneses (MA) kivitelektől, amelyekhez külön hőkioldó relé kell.

Mikor old ki a mágneses kioldó?

A mágneses kioldás a névleges áram 12 x In értékénél lép működésbe. Ez elviseli a motor indítási áramlökését, ugyanakkor zárlat esetén késleltetés nélkül megszakítja az áramkört.

Hány modul helyet foglal az elosztószekrényben?

A készülék 2,5 modul széles, azaz 45 mm helyet igényel a sínen. Teljes mérete 89 × 45 × 70 mm (magasság × szélesség × mélység), tömege 0,26 kg.

Milyen keresztmetszetű vezeték köthető be?

A bekötés ClampTite csatlakozó, 2 vezető 1…6 mm² merev és sodrott keresztmetszetig történik, 1,7 N.m meghúzási nyomatékkal.

Bővíthető kiegészítőkkel?

Igen, a P25M segédkontaktusokkal és nullfeszültség-kioldóval egészíthető ki, amelyek a készülék mellé, a sínre szerelhetők. A készülék beépített zárral lakatolható, és kézi kioldási teszt gomb segíti a működés ellenőrzését.
