Schneider 16940 OFsp segédérintkező, RCCB-ID 125A

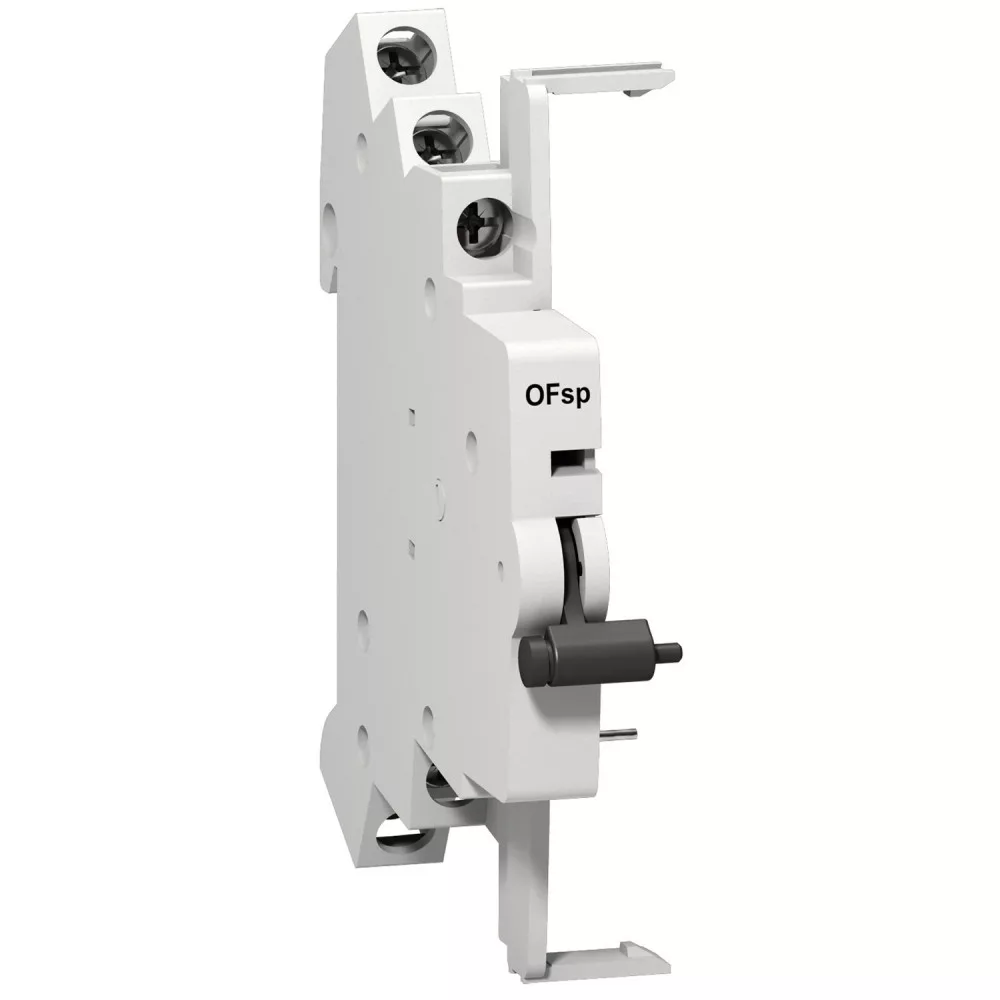

Schneider Electric Acti9 OFsp segédérintkező RCCB-ID 125 A készülékekhez

A Schneider Electric Acti9 OFsp segédérintkező az áram-védőkapcsoló állapotát viszi távolra: érintkezőin keresztül jelzi, hogy a készülék be- vagy kikapcsolt állapotban van. A 16940 típusjelű kiegészítő az RCCB-ID 125 A áram-védőkapcsolókhoz készült.

Az érintkező-összeállítás 1 CO és 1 NC, terhelhetősége AC-12 kategóriában 6 A 220…240 V, illetve 3 A 380…415 V mellett, egyenáramon DC-12 kategóriában 1 A 130 V-ig. A modul a készülék mellé, DIN sínre rögzíthető, bekötése alagút típusú kapcsokkal, 0,8 N.m nyomatékkal történik.

Műszaki jellemzők

• Típus: Acti9 OFsp segédérintkező (állapotjelző)
• Érintkezők: 1 CO + 1 NC
• Terhelhetőség (AC-12): 6 A – 220…240 V AC; 3 A – 380…415 V AC
• Terhelhetőség (DC-12): 1 A – 130 V DC
• Kompatibilitás: Acti9 RCCB-ID 125 A áram-védőkapcsolók
• Csatlakozás: Alagút típusú kapcsok, 2 × 1…1,5 mm²
• Meghúzási nyomaték: 0,8 N.m
• Szerelés: DIN sín, a készülék mellé rögzítve
• Védettség: IP20
• Szabvány: EN/IEC 60947-5-1
• Tömeg: kb. 0,052 kg

Felhasználási területek

• Áram-védőkapcsoló állapotának távjelzése felügyeleti rendszerbe
• Elosztószekrény ajtajára szerelt jelzőlámpa működtetése
• Ipari létesítmények távfelügyelt elosztói
• Riasztás küldése lekapcsolás esetén épületautomatikai rendszerben
• Nagy áramú főelosztók állapotának felügyelete

Gyakori kérdések

Mit jelez ez a segédérintkező?

A hozzá kapcsolt áram-védőkapcsoló be- vagy kikapcsolt állapotát, feszültségmentes érintkezőkön keresztül.

Melyik készülékekhez való?

Az Acti9 RCCB-ID 125 A áram-védőkapcsolókhoz.

Mekkora terhelést kapcsolnak az érintkezők?

AC-12 kategóriában 6 A 220…240 V, illetve 3 A 380…415 V mellett, egyenáramon DC-12 kategóriában 1 A 130 V-ig.

Milyen érintkező-összeállítású?

Egy váltóérintkező (1 CO) és egy nyugalmi érintkező (1 NC).

Mekkora vezeték köthető be?

Az alagút típusú kapcsok 2 db 1…1,5 mm² vezetőt fogadnak, az ajánlott nyomaték 0,8 N.m.

Utólag is felszerelhető?

Igen, a modul a már beépített készülék mellé is felhelyezhető, feszültségmentes állapotban.
