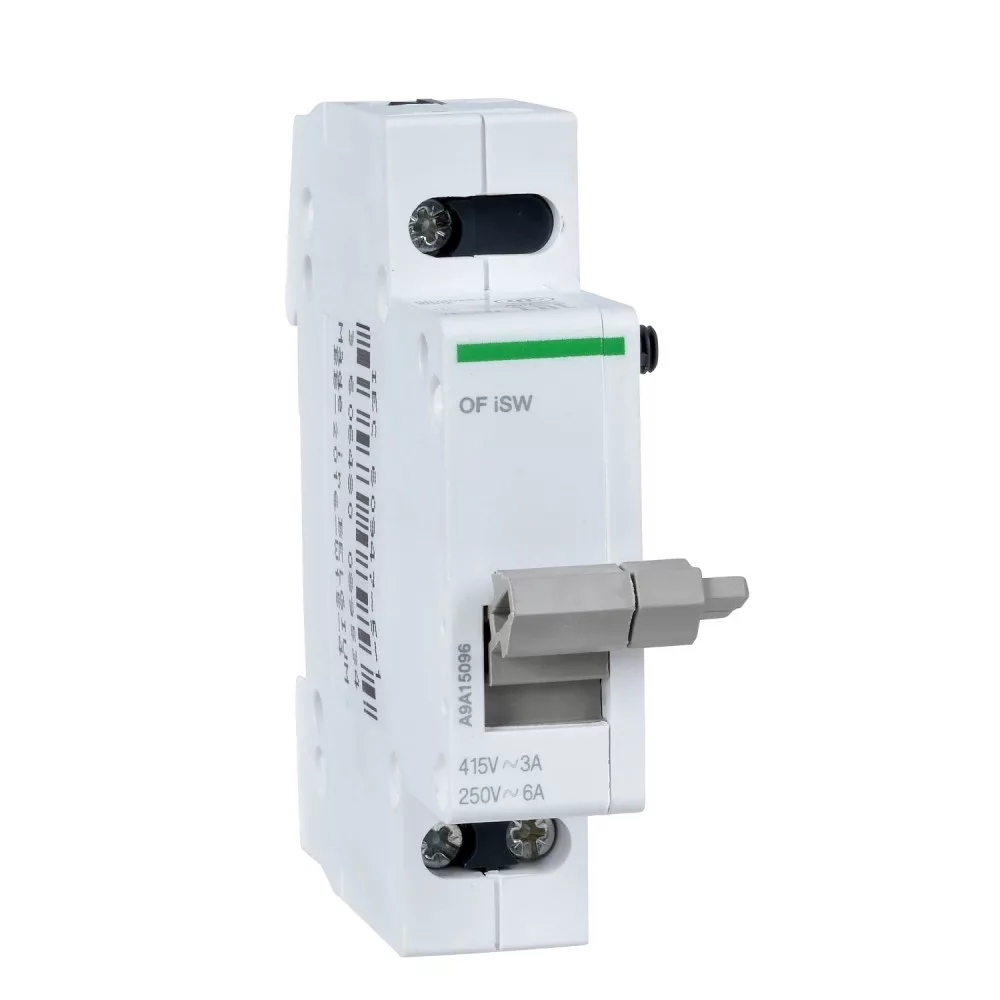

Schneider A9A15096 ACTI9 OF segédérintkező iSW kapcsolóhoz

Schneider Electric Acti9 OF segédérintkező iSW kapcsolókhoz

A Schneider Electric Acti9 OF segédérintkező az iSW terheléskapcsolók állapotát jelzi távolra. Az A9A15096 típusjelű modul egy váltóérintkezővel (1 CO) dolgozik, terhelhetősége 6 A 250 V AC, illetve 3 A 415 V AC mellett.

A modul a kapcsoló mellé, 35 mm-es DIN sínre rögzíthető, csavaros segédkapcsai 10 mm²-ig fogadnak vezetőt. Mérete 77×18×75 mm, szélessége 1 modul, színe fehér. Az Acti9 iSW-NA készülékcsaládhoz illeszkedik.

Műszaki jellemzők

• Típus: Acti9 OF segédérintkező (állapotjelző)
• Érintkezők: 1 CO (váltóérintkező)
• Névleges üzemi áram: 6 A – 250 V AC; 3 A – 415 V AC
• Kompatibilitás: Acti9 iSW-NA terheléskapcsolók
• Csatlakozás: Csavaros segédkapocs, 10 mm²-ig
• Szélesség: 1 modul (18 mm)
• Méretek: 77×18×75 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szerelés: 35 mm-es DIN sín
• Tömeg: kb. 0,061 kg

Felhasználási területek

• Terheléskapcsoló állapotának távjelzése vezérlőpultra
• Elosztószekrény ajtajára szerelt jelzőlámpa működtetése
• Ipari szekrények főkapcsolójának állapotfelügyelete
• Reteszelés kialakítása más készülékek vezérlésével
• Épületfelügyeleti rendszerbe kötött elosztók

Gyakori kérdések

Mit jelez az OF segédérintkező?

A hozzá kapcsolt terheléskapcsoló be- vagy kikapcsolt állapotát, feszültségmentes váltóérintkezőn keresztül.

Melyik készülékekhez való?

Az Acti9 iSW-NA terheléskapcsolókhoz.

Mekkora terhelést kapcsol?

Az érintkező 6 A áramot kapcsol 250 V AC feszültségen, illetve 3 A-t 415 V AC mellett.

Mekkora vezeték köthető be?

A csavaros segédkapcsok 10 mm² keresztmetszetig fogadnak vezetőt.

Mennyi helyet foglal a szekrényben?

A modul 1 modul, azaz 18 mm széles, magassága 77 mm, mélysége 75 mm.

Utólag is felszerelhető?

Igen, a modul a már beépített kapcsoló mellé is felhelyezhető, feszültségmentes állapotban.
