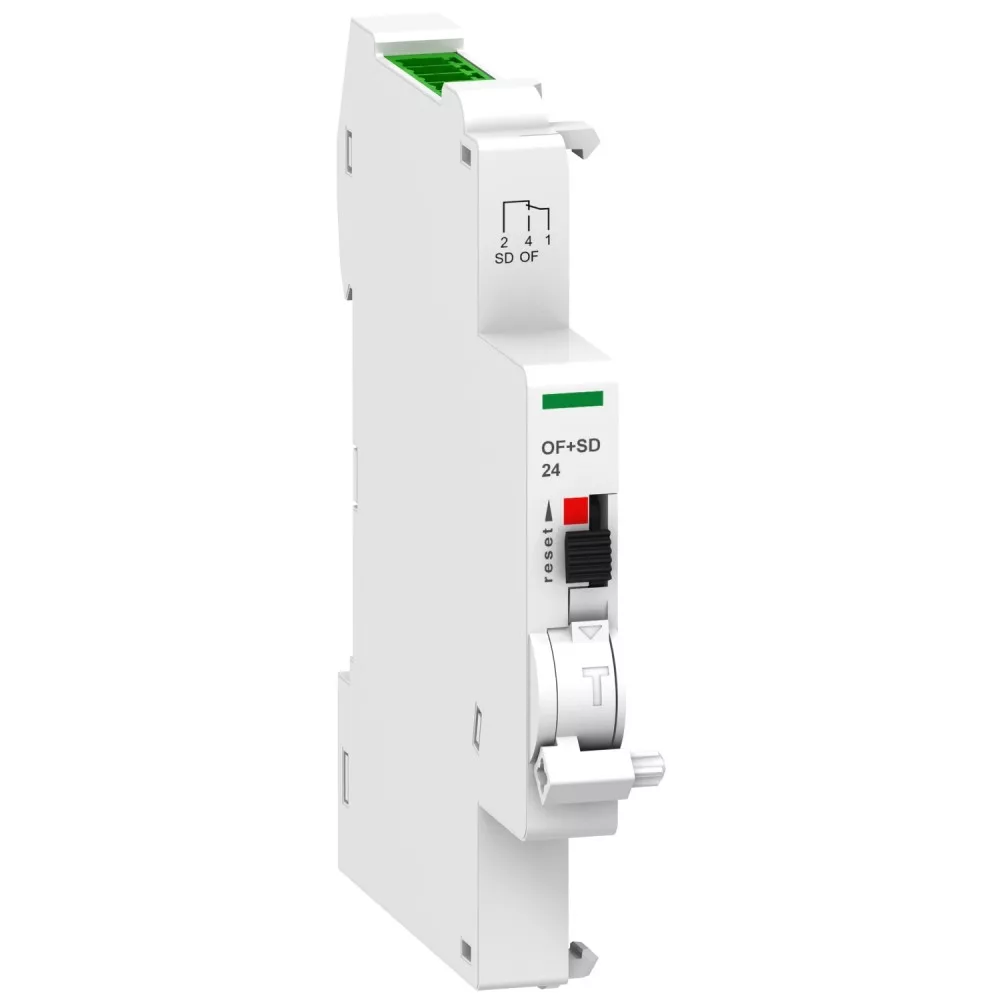

Schneider A9N26899 ACTI9 OF+SD24V dupla nyitás/zárás és hibajelző segédérintkező, TI24

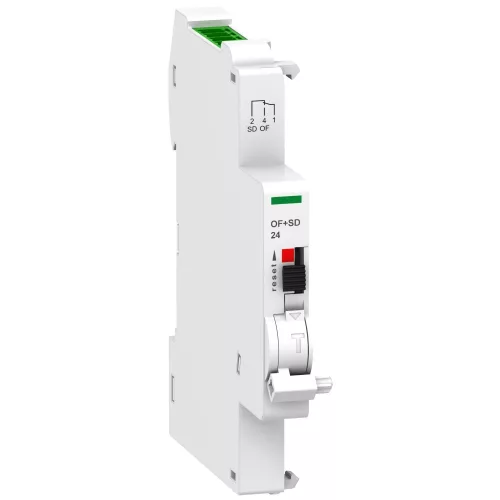

Schneider Electric Acti9 OF+SD 24 dupla nyitás/zárás és hibajelző segédérintkező, 24 V DC, Ti24

A Schneider Electric Acti9 OF+SD 24 segédérintkező a moduláris készülékek állapotát viszi távolra 24 V egyenfeszültségű jelzőkörön keresztül. A modul a nyitott vagy zárt állapotot és a védelmi kioldást is jelzi, Ti24 csatlakozón keresztül közvetlenül Smartlink rendszerbe köthető.

Az A9N26899 típusjelű modul érintkező-összeállítása 1 NO + 1 NC, jelzőkörének terhelhetősége 2…100 mA 24 V mellett. Mérete 85,5×9×73,5 mm, szélessége fél modul (9 mm), tömege 0,028 kg, csatlakozása rugós-szorítós kapocs. Kompatibilis készülékek: Acti9 DT40, RCCB-ID 125 A, C60H, C60SP és C40 készülékek.

Műszaki jellemzők

• Típus: Acti9 OF+SD 24 nyitás/zárás- és hibajelző segédérintkező
• Érintkezők: 1 NO + 1 NC
• Jelzőkör: 2…100 mA, 24 V DC
• Interfész: Ti24 csatlakozó, Smartlink rendszerhez
• Kompatibilitás: Acti9 DT40, RCCB-ID 125 A, C60H, C60SP és C40 készülékek
• Helyi jelzés: Mechanikus állapotjelző
• Csatlakozás: Rugós-szorítós kapocs, 0,5…1,5 mm²
• Szélesség: 9 mm (fél modul)
• Méretek: 85,5×9×73,5 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szerelés: DIN sínre pattintva, a készülék mellé
• Tömeg: 0,028 kg

Felhasználási területek

• Készülékállapot és kioldás távjelzése épületfelügyeleti rendszerbe
• Smartlink rendszerbe kötött elosztószekrények állapotfigyelése
• Kritikus áramkörök felügyelete kereskedelmi és ipari épületekben
• Riasztás küldése hiba miatti lekapcsolás esetén
• Karbantartási beavatkozás és védelmi kioldás megkülönböztetése

Gyakori kérdések

Mi a különbség az OF és az SD jelzés között?

Az OF a készülék nyitott vagy zárt állapotát jelzi, az SD pedig azt, hogy a lekapcsolást védelmi kioldás okozta, nem kézi kapcsolás.

Melyik készülékekhez való?

Acti9 DT40, RCCB-ID 125 A, C60H, C60SP és C40 készülékek.

Mekkora terhelést bír a jelzőkör?

A jelzőkör 24 V egyenfeszültségen 2…100 mA áramot kezel, tehát elektronikus bemenetek meghajtására való, nem teljesítménykapcsolásra.

Mire jó a Ti24 csatlakozó?

Az Acti9 rendszer előre huzalozott csatlakozója, amellyel a modul külön bekötés nélkül köthető Smartlink egységhez vagy PLC-hez.

Mennyi helyet foglal a szekrényben?

A modul fél modul, azaz 9 mm széles, így minimális helyet igényel a sínen.

Milyen érintkezői vannak?

Az érintkező-összeállítás 1 NO + 1 NC.
