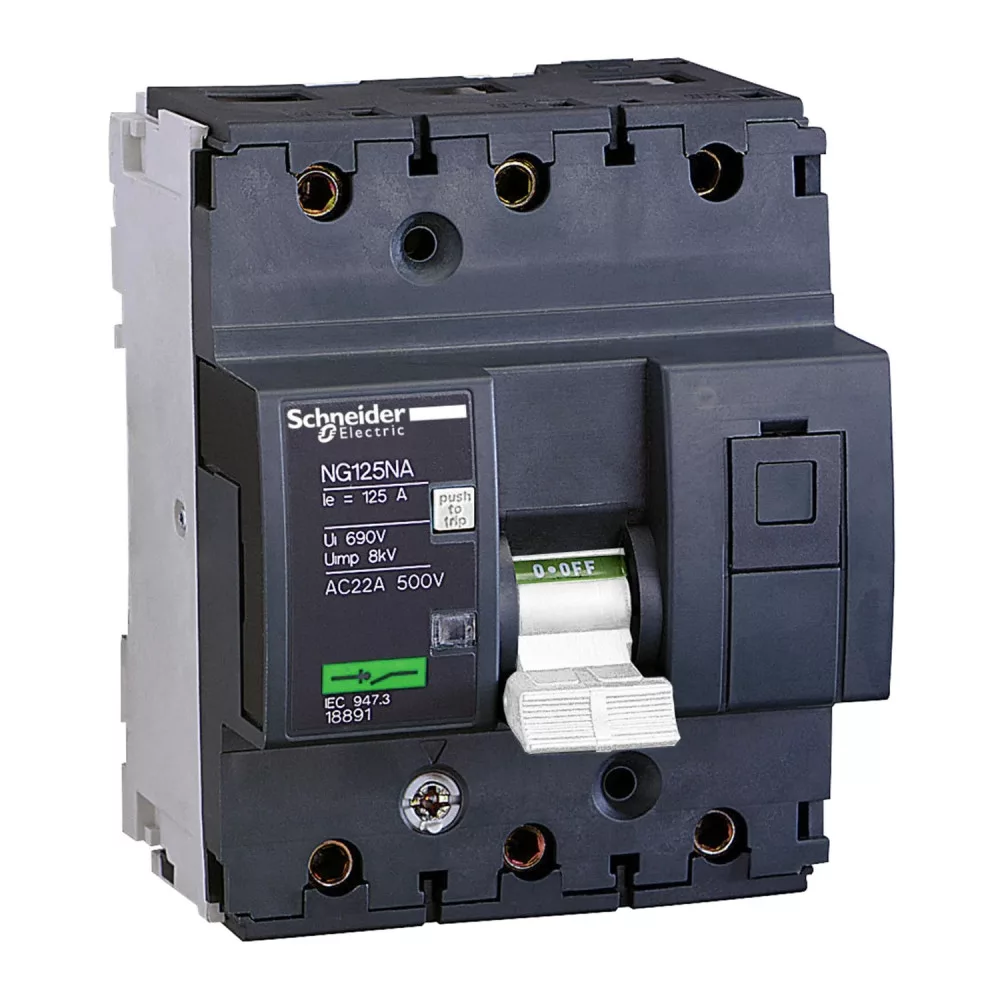

Schneider Electric, 18890, moduláris terheléskapcsoló 3 80A 500V AC, Acti9 NG125NA (Schneider 18890)

Schneider Electric Acti9 NG125NA terheléskapcsoló, 3P, 80 A

Az Acti9 NG125NA sorozat a Schneider Electric nagyobb áramú moduláris terheléskapcsolóit foglalja magába. A 3P, 80 A névleges áramú kivitel 500 V AC üzemi feszültségig dolgozik, AC-22A felhasználási kategóriában, és IEC 60947-3 szerint alkalmas leválasztásra. Az előlapi ON/OFF állásjelzés mellett szétkapcsolásjelző is mutatja az érintkezők tényleges helyzetét.

A 18890 35 mm-es szimmetrikus DIN sínre szerelhető, 4,5 modul szélességű készülék. A 690 V-os szigetelési feszültség és a 8 kV-os lökőfeszültség-állóság ipari hálózatokban is bő tartalékot ad, az IK05 ütésállóság pedig igénybevett környezetben is megbízhatóvá teszi. Elosztóba építve IP40 védettséget ér el.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, NG125NA sorozat
• Cikkszám: 18890
• Készülék típusa: Terheléskapcsoló / szakaszolókapcsoló
• Pólusszám: 3P
• Névleges üzemi áram (Ie): 80 A
• Névleges üzemi feszültség (Ue): 500 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 690 V AC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Névleges rövidzárlati bekapcsolóképesség (Icm): 2 kA
• Névleges rövidzárlati kiállási áram (Icw): 1,5 kA (50 ms)
• Felhasználási kategória: AC-22A
• Alkalmasság leválasztásra: Igen, IEC 60947-3 szerint
• Helyi jelzés: ON/OFF állásjelzés és szétkapcsolásjelző
• Szerelési mód: Rögzített, 35 mm-es szimmetrikus DIN sín
• Modulszélesség: 4,5 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 103x81x81 mm
• Szín: fekete
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Elektromos élettartam: 1500 kapcsolási ciklus
• Csatlakozás típusa: Alagút típusú terminálok (felső vagy alsó), 16…70 mm² merev, 10…50 mm² sodrott vezeték
• Vezeték csupaszítási hossz: 20 mm
• Meghúzási nyomaték: 6 N·m
• Védettségi fokozat: IP20, elosztóba építve IP40
• Ütésállóság: IK05
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -10…60 °C
• Tárolási hőmérséklet: -40…70 °C
• Szabvány: IEC 60947-3
• Tömeg: 0,72 kg

Felhasználási területek

• Ipari és kereskedelmi elosztószekrények fő- és almezős leválasztása
• Nagyobb áramú betáplálások kézi bontása és feszültségmentesítése
• Gépsorok, technológiai berendezések előtti szakaszolás
• Almérőhelyek és épületfelügyeleti szekrények főkapcsolója
• Karbantartási munkák biztonságos előkészítése az elosztón belül

Gyakori kérdések

Mire való az NG125NA terheléskapcsoló?

Kézi működtetésű moduláris szakaszolókapcsoló, amely terhelés alatt is biztonságosan bontja az áramkört, és leválasztja azt a hálózatról. Túláram és zárlat ellen nem véd, a védelemről soros védelmi készüléknek kell gondoskodnia.

Mekkora feszültségig használható?

A névleges üzemi feszültség 500 V AC 50/60 Hz, a névleges szigetelési feszültség 690 V AC, a lökőfeszültség-állóság 8 kV. Ezek az értékek ipari hálózatokban is bő tartalékot adnak.

Mekkora zárlati igénybevételt visel el?

A névleges rövidzárlati bekapcsolóképesség (Icm) 2 kA, a rövid ideig elviselhető zárlati áram (Icw) 1,5 kA 50 ms-ig, IEC 60947-3 szerint.

Hány modul helyet foglal az elosztóban?

A 18890 kivitel 4,5 modul szélességű, azaz 81 mm helyet igényel a 35 mm-es szimmetrikus DIN sínen. Beépítési magassága 103 mm, mélysége 81 mm.

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú kapocs felül és alul is 16…70 mm² merev, illetve 10…50 mm² sodrott vezetéket fogad. A csupaszítási hossz 20 mm, az ajánlott meghúzási nyomaték 6 N·m.

Milyen más kivitelben érhető el?

Azonos, 80 A-es áramerősséggel az NG125NA 3P+N kivitel is választható. Kisebb helyigényű, távolról is bontható megoldáshoz az Acti9 iSW-NA távkioldható terheléskapcsoló ajánlott.
