Schneider Electric Acti9 NG125L 18880 pillanatkioldású kismegszakító – 3P, MA, 6,3 A
A Schneider Electric Acti9 NG125L 18880 egy 3 pólusú, MA karakterisztikájú pillanatkioldású kismegszakító, amelyet motorvédelmi kombinációkhoz fejlesztettek ki. Névleges árama 6,3 A, zárlati megszakítóképessége 50 kA 400 V AC feszültségen az EN/IEC 60947-2 szerint. A készülék háromfázisú motorkörök zárlatvédelmére szolgál.
Az MA kivitel kizárólag mágneses kioldóval készül, termikus tag nélkül: a rövidzárlati áramot a névleges áram 12 x In tartományában pillanatszerűen kapcsolja le, de túlterhelés ellen nem véd. A motor túlterhelés elleni védelmét a motorindítóhoz tartozó hőkioldó relé (például TeSys termikus relé) biztosítja, ezért az MA megszakítót mindig ilyen kombinációban kell alkalmazni. Ez a felépítés lehetővé teszi, hogy a zárlatvédelem és a túlterhelésvédelem külön-külön, a motor adataihoz igazítva legyen beállítva.

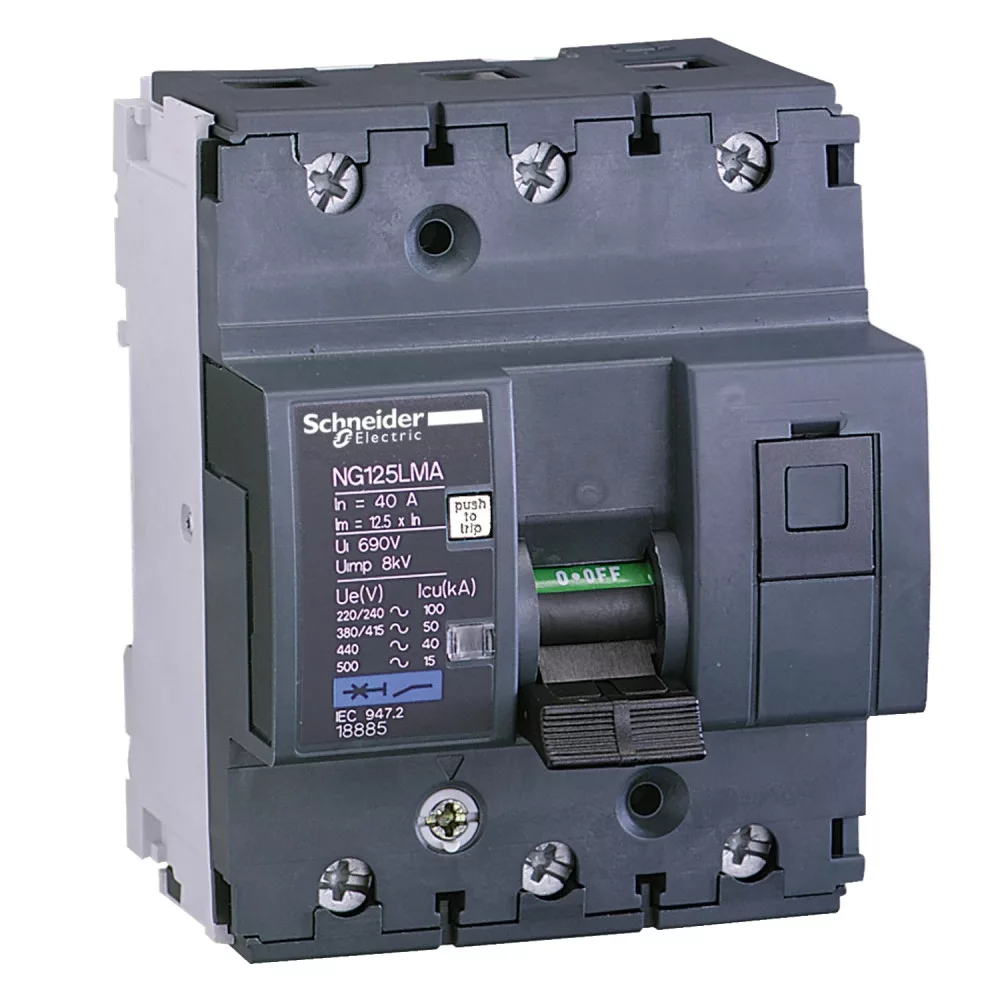

A kismegszakító 4,5 modul helyet foglal a szekrényben (103 × 81 × 81 mm, magasság × szélesség × mélység), 35 mm-es DIN sínre pattintható klipszes rögzítéssel. Fésűs gyűjtősínnel és elosztóblokkal sorolható. Az alagút típusú terminálok felül és alul egyaránt bekötethetők, merev vezetőre 1,5…50 mm², sodrott vezetőre 1…35 mm² keresztmetszetig, 3,5 N.m meghúzási nyomatékkal. Földzárlat elleni védelemhez különálló Vigi blokkal egészíthető ki.
Fő műszaki jellemzők
- Gyártói cikkszám: 18880
- Termékcsalád: Acti 9 / Acti9 iC60
- Készülék rövid neve: NG125L
- Termék típusa: pillanatkioldású kismegszakító (moduláris)
- Alkalmazás: motorvédelem – motorindító kombinációban
- Pólusszám: 3P (3 védett pólus)
- Névleges áram (In): 6,3 A
- Kioldási karakterisztika: MA (csak zárlatvédelem)
- Kioldóegység: mágneses (pillanatkioldású, termikus tag nélkül)
- Mágneses kioldási határ: 12 x In
- Túlterhelés elleni védelem: nincs – külön hőkioldó relé szükséges
- Zárlati megszakítóképesség (Icu): 50 kA – 400 V AC (EN/IEC 60947-2)
- Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
- Névleges szigetelési feszültség (Ui): 690 V AC
- Lökőfeszültség-állóság (Uimp): 8 kV
- Hálózati frekvencia: 50/60 Hz
- Modulszélesség: 4,5 modul (81 mm)
- Méretek: 103 × 81 × 81 mm (magasság × szélesség × mélység)
- Tömeg: 0,72 kg
- Szerelés: 35 mm-es DIN sín, klipszes rögzítés
- Fésűs gyűjtősín és elosztóblokk: sorolható
- Teszt: kézi kioldási teszt gomb
- Reteszelés: beépített zárral lakatolható
- Csatlakozás: alagút típusú terminálok felül és alul, merev 1,5…50 mm², sodrott 1…35 mm²
- Meghúzási nyomaték: 3,5 N.m
- Csupaszítási hossz: 20 mm
- Földzárlat elleni védelem: különálló Vigi blokkal
- Védettség: IP20, mechanikai szilárdság IK05
- Mechanikai élettartam: 20000 kapcsolási ciklus
- Elektromos élettartam: 10000 kapcsolási ciklus
- Üzemi hőmérséklet: -30…70 °C
- Tárolási hőmérséklet: -40…70 °C
- Túlfeszültségi kategória: IV
- Szín: Fehér
- Szabványok: EN/IEC 60947-2
Tipikus felhasználási területek
- Motorindító kombinációk zárlatvédelme ipari kapcsolószekrényekben
- Szivattyú-, ventilátor- és kompresszorhajtások betáplálása
- Gépsorok és technológiai berendezések motorköreinek védelme
- Mágneskapcsolós és hőkioldó relés indítókombinációk kiegészítése
Gyakori kérdések
Mire használható a Schneider 18880 kismegszakító?
Az Acti9 NG125L 18880 motorkörök rövidzárlat elleni védelmére szolgál 6,3 A névleges áramig, motorindító kombináció részeként. 3 pólusú kivitelben készül, háromfázisú motorkörök zárlatvédelmére.
Véd a túlterhelés ellen is?
Nem. Az MA karakterisztikájú kivitel csak mágneses kioldóval készül, termikus tag nélkül, ezért kizárólag zárlat ellen véd. A motor túlterhelés elleni védelmét külön hőkioldó relének kell ellátnia, amely a motor névleges áramához van beállítva.
Mit jelent az MA karakterisztika?
Az MA kioldás pillanatszerű: a mágneses kioldó a névleges áram 12 x In tartományában lép működésbe, és késleltetés nélkül lekapcsol. Így a motor indítási áramlökését elviseli, de a zárlatot azonnal megszakítja.
Mekkora a zárlati megszakítóképessége?
A készülék zárlati megszakítóképessége (Icu) 50 kA 400 V AC feszültségen az EN/IEC 60947-2 szerint. Névleges szigetelési feszültsége 690 V AC, lökőfeszültség-állósága 8 kV.
Hány modul helyet foglal az elosztószekrényben?
A készülék 4,5 modul széles, azaz 81 mm helyet igényel a sínen. Teljes mérete 103 × 81 × 81 mm (magasság × szélesség × mélység).
Lezárható vagy tesztelhető a készülék?
Igen, a kismegszakító beépített zárral lakatolható, így karbantartás idejére kizárt állapotban rögzíthető, a működés ellenőrzéséhez pedig kézi kioldási teszt gomb áll rendelkezésre. Fésűs gyűjtősínnel és elosztóblokkal is sorolható.
Milyen kiegészítők rendelhetők az 18880 kismegszakítóhoz?
Az 18880 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:
