Schneider Electric Acti9 NG125L 18863 kismegszakító – 4P, D görbe, 50 A

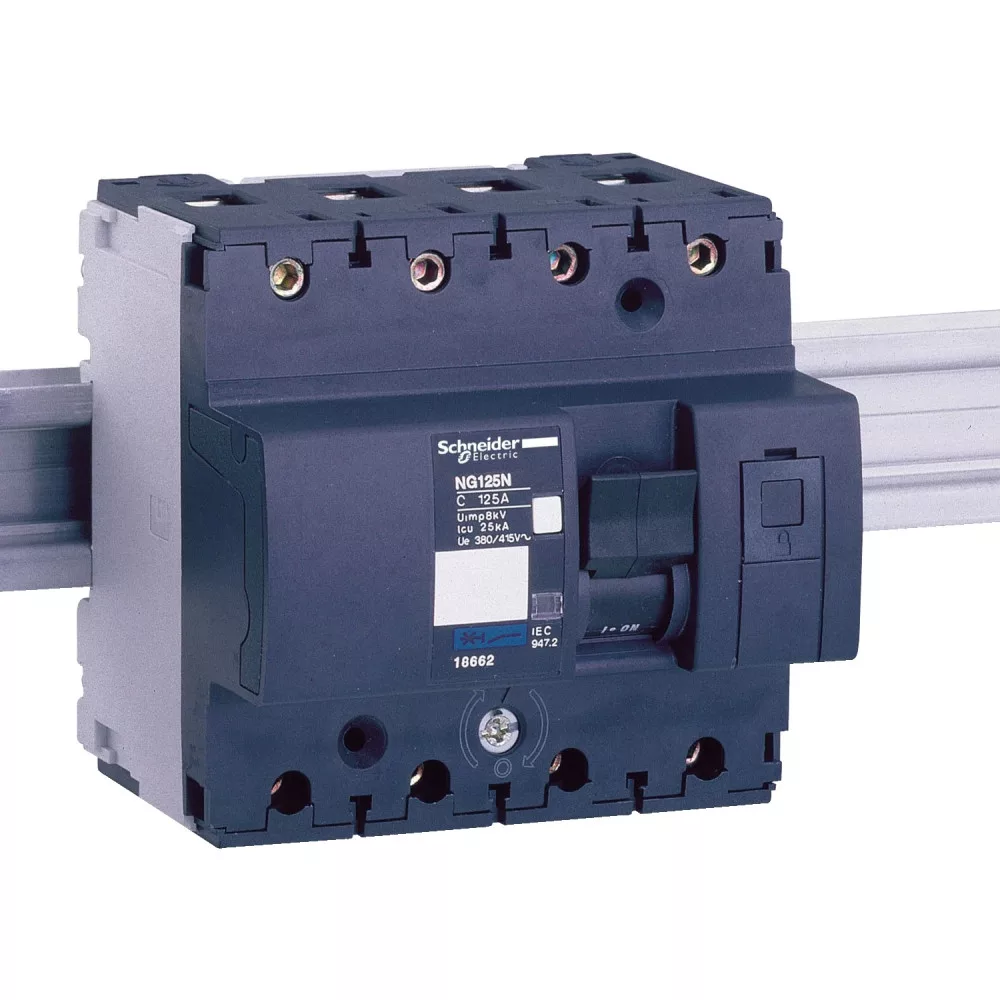

A Schneider Electric Acti9 NG125L 18863 egy 4 pólusú moduláris kismegszakító, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 50 A, kioldási karakterisztikája D (10…14 x In), zárlati megszakítóképessége 50 kA (Icu) 400 V AC feszültségen az EN/IEC 60947-2 szerint, 230 V AC-n pedig 100 kA. Az NG125 széria a nagy zárlati áramú ipari hálózatok fővezetéki és betáplálási pozícióihoz készült, ahol a moduláris kismegszakítók szokásos zárlatbírása már nem elegendő. A készülék háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére szolgál.
A D karakterisztika nagy bekapcsolási áramlökésű terhelésekhez készült, ahol a C karakterisztika már téves lekapcsolást okozna. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. Névleges szigetelési feszültsége 690 V AC, lökőfeszültség-állósága 8 kV – mindkettő magasabb a moduláris széria szokásos értékeinél, ami ipari környezetben nagyobb tartalékot ad. A készüléken kézi kioldási teszt gomb található a működés ellenőrzéséhez, és beépített zárral lakatolható, ami karbantartási kizáráshoz használható.
A kismegszakító 6 modul helyet foglal a szekrényben (103 × 108 × 81 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre pattintható klipszes rögzítéssel, függőleges beépítési helyzetben. Az alagút típusú terminálokba merev vezető 1,5…50 mm², sodrott vezető 1…35 mm² keresztmetszetig köthető, 3,5 N.m meghúzási nyomatékkal. A készülék fésűs gyűjtősínnel és elosztóblokkal sorolható. Áram-védőkapcsolós védelemhez különálló Vigi blokkal egészíthető ki.
Fő műszaki jellemzők
- Gyártói cikkszám: 18863
- Termékcsalád: Acti 9 / Acti9 NG125
- Készülék rövid neve: NG125L
- Termék típusa: kismegszakító (moduláris)
- Pólusszám: 4P (4 védett pólus)
- Névleges áram (In): 50 A
- Kioldási karakterisztika: D görbe (10…14 x In)
- Kioldóegység: termikus-mágneses
- Zárlati megszakítóképesség (Icu): 50 kA – 400 V AC, 100 kA – 230 V AC (EN/IEC 60947-2)
- Egyenáramú alkalmazás: max. 500 V DC, Icu 36 kA
- Névleges üzemi feszültség (Ue): 400 V AC, max. 500 V AC
- Névleges szigetelési feszültség (Ui): 690 V AC
- Lökőfeszültség-állóság (Uimp): 8 kV
- Hálózati frekvencia: 50/60 Hz
- Modulszélesség: 6 modul (108 mm)
- Méretek: 103 × 108 × 81 mm (magasság × szélesség × mélység)
- Tömeg: 0,96 kg
- Szerelés: 35 mm-es szimmetrikus DIN sín, klipszes rögzítés, függőleges beépítés
- Fésűs gyűjtősín és elosztóblokk: sorolható
- Csatlakozás: alagút típusú terminálok, merev 1,5…50 mm², sodrott 1…35 mm²
- Meghúzási nyomaték: 3,5 N.m
- Csupaszítási hossz: 20 mm
- Állapotjelzés: ON/OFF jelzés, szétkapcsolásjelző és érintkezőállapot-jelző
- Teszt: kézi kioldási teszt gomb
- Reteszelés: beépített zárral lakatolható
- Védettség: IP20, mechanikai szilárdság IK05
- Mechanikai élettartam: 20000 kapcsolási ciklus
- Elektromos élettartam: 10000 kapcsolási ciklus
- Üzemi hőmérséklet: -30…70 °C
- Tárolási hőmérséklet: -40…70 °C
- Túlfeszültségi kategória: IV
- Szabványok: EN/IEC 60947-2
Tipikus felhasználási területek
- Motorok, hegesztőgépek és transzformátorok betáplálása
- Kapcsolóüzemű tápegységek és nagy indítóáramú berendezések
- Ipari gépsorok és technológiai berendezések főköre
- Nagy induktív terhelésű ipari áramkörök
Gyakori kérdések
Mire használható a Schneider 18863 kismegszakító?
Az Acti9 NG125L 18863 ipari fővezetékek és betáplálások túlterhelés és rövidzárlat elleni védelmére szolgál 50 A névleges áramig. 4 pólusú kivitelben készül, háromfázisú, nullavezetős fővezetékek mind a négy vezetőjének védelmére.
Mit jelent a D kioldási karakterisztika?
A D görbe azt jelenti, hogy a mágneses kioldás a névleges áram 10…14 x In tartományában lép működésbe. Így a készülék nagy indítóáramú, erősen induktív terhelésű körökben is téves lekapcsolás nélkül működik.
Mekkora a zárlati megszakítóképessége?
Zárlati megszakítóképessége (Icu) 50 kA 400 V AC feszültségen és 100 kA 230 V AC-n, az EN/IEC 60947-2 szerint. Ez a kivitel EN/IEC 60898-1 szerinti Icn értékkel nem rendelkezik, mert ipari, nem lakossági alkalmazásra minősítették. Ez a széria legnagyobb zárlatbírású kivitele: ahol az NG125H 36 kA-je sem elegendő, az NG125L a megoldás.
Hány modul helyet foglal az elosztószekrényben?
A készülék 6 modul széles, azaz 108 mm helyet igényel a sínen (pólusonként 1,5 modul). Teljes mérete 103 × 108 × 81 mm (magasság × szélesség × mélység).
Milyen keresztmetszetű vezeték köthető be?
Az alagút típusú terminálokba merev vezető 1,5…50 mm², sodrott vezető 1…35 mm² keresztmetszetig köthető. A meghúzási nyomaték 3,5 N.m, a csupaszítási hossz 20 mm.
Lezárható vagy tesztelhető a készülék?
Igen, a kismegszakító beépített zárral lakatolható, így karbantartás idejére kizárt állapotban rögzíthető. A működés ellenőrzéséhez kézi kioldási teszt gomb áll rendelkezésre, az állapotot pedig ON/OFF jelzés, szétkapcsolásjelző és érintkezőállapot-jelző mutatja.
