Schneider A9N26500 ACTI9 MSU feszültségkioldó, 270VAC

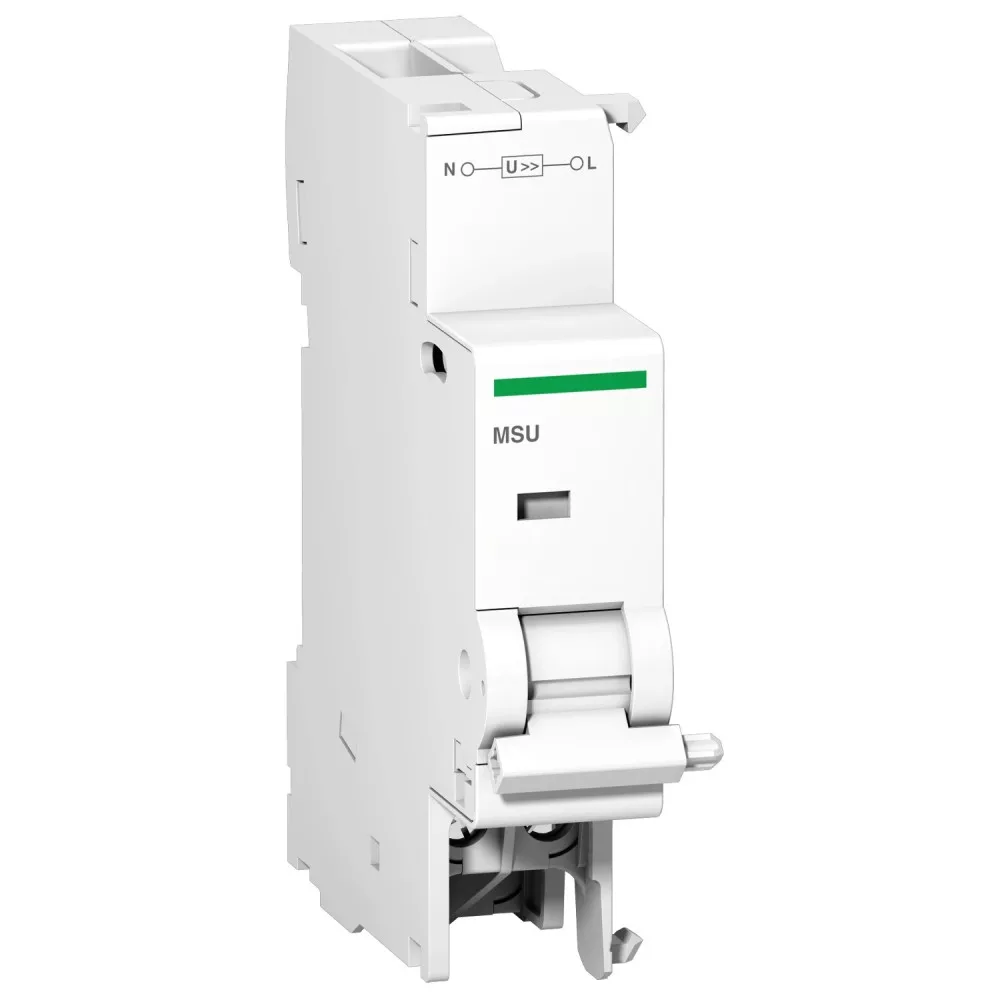

Schneider Electric Acti9 MSU túlfeszültség-kioldó, 230 V AC

A Schneider Electric Acti9 MSU túlfeszültség-kioldó a tartós hálózati feszültségemelkedés ellen véd: ha a feszültség a megengedett érték fölé emelkedik, a modul lekapcsolja a hozzá tartozó megszakítót, mielőtt a fogyasztók károsodnának.

Az A9N26500 típusjelű modul vezérlőfeszültsége 230 V AC, kioldási küszöbe feszültségfüggő: 275 V-nál 3…15 másodperc, 300 V-nál 1…5 másodperc, 350 V-nál 0,25…0,75 másodperc, 400 V-nál 0,07…0,2 másodperc alatt old ki. Mérete 82,5×18×73,5 mm, szélessége 1 modul, tömege kb. 0,066 kg. Kompatibilis készülékek: Acti9 iDPN, C120, C60H, C60SP, C60PV-DC és DT40 készülékek.

Műszaki jellemzők

• Típus: Acti9 MSU túlfeszültség-kioldó
• Funkció: Tartós hálózati túlfeszültség esetén lekapcsolja a megszakítót
• Vezérlőáramkör feszültsége (Uc): 230 V AC 50/60 Hz
• Kioldási küszöb: 275 V: 3…15 s; 300 V: 1…5 s; 350 V: 0,25…0,75 s; 400 V: 0,07…0,2 s
• Kompatibilitás: Acti9 iDPN, C120, C60H, C60SP, C60PV-DC és DT40 készülékek
• Helyi jelzés: Előlapi működésjelző
• Fésűs gyűjtősín: Felül csatlakoztatható
• Csatlakozás: Bilincses csatlakozó, 0,5…6 mm²
• Vezetékcsupaszítás hossza: 10 mm
• Meghúzási nyomaték: 1 N.m
• Szélesség: 1 modul (18 mm)
• Méretek: 82,5×18×73,5 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szabvány: EN 50550
• Tömeg: kb. 0,066 kg

Felhasználási területek

• Fogyasztók védelme tartós hálózati feszültségemelkedés ellen
• Nullavezető-szakadás miatti feszültségemelkedés elleni védelem
• Lakossági és kisipari elosztók elektronikai eszközeinek védelme
• Napelemes rendszerek melletti hálózati feszültségingadozás kezelése
• Vidéki és hosszú betáplálású hálózatok fogyasztói oldali védelme

Gyakori kérdések

Mi ellen véd a túlfeszültség-kioldó?

A tartós hálózati feszültségemelkedés ellen, például nullavezető-szakadás esetén. Nem helyettesíti a villámvédelmi túlfeszültség-korlátozót, amely tranziens impulzusokat vezet le.

Mikor old ki?

A feszültség nagyságától függően: 275 V-nál 3…15 másodperc, 300 V-nál 1…5 másodperc, 350 V-nál 0,25…0,75 másodperc, 400 V-nál 0,07…0,2 másodperc alatt.

Melyik készülékekhez illeszthető?

Acti9 iDPN, C120, C60H, C60SP, C60PV-DC és DT40 készülékek.

Visszakapcsol magától?

Nem, a kioldás után a megszakítót kézzel vagy távműködtető segédrelével kell visszakapcsolni, miután a hálózati feszültség rendeződött.

Mennyi helyet foglal a szekrényben?

A modul 1 modul, azaz 18 mm széles, DIN sínre pattintható a védelmi készülék mellé.

Milyen szabvány szerint működik?

A készülék az EN 50550 szabvány szerinti hálózati túlfeszültség-védelmi eszköz.
