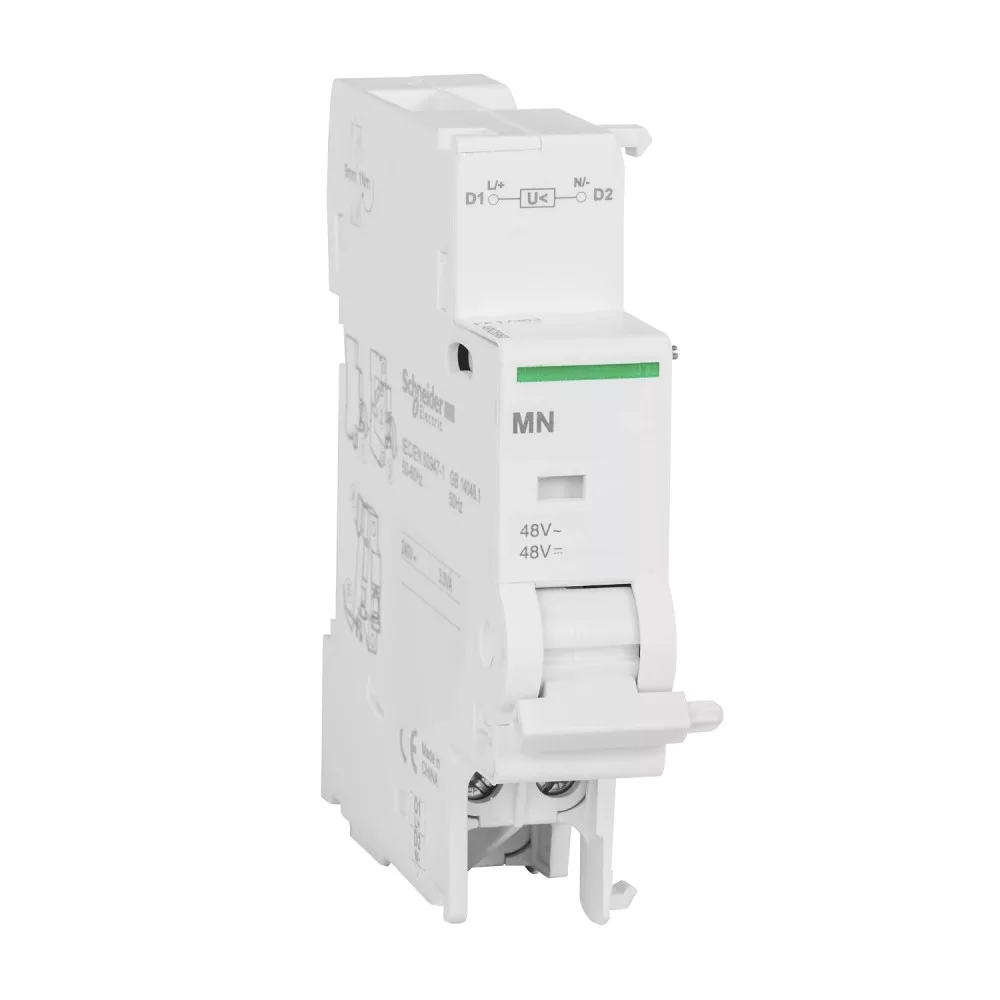

Schneider A9N26961 ACTI9 MN nullfeszültség-kioldó, 48VAC , 48VDC

Schneider Electric Acti9 MN nullfeszültség-kioldó, 48 V AC 50/60 Hz

A Schneider Electric Acti9 nullfeszültség-kioldó a moduláris megszakítók távoli kioldását teszi lehetővé. A nullfeszültség-kioldó a vezérlőfeszültség eltűnésekor old ki, így hálózatkimaradás vagy vészleállító gomb működtetése esetén kapcsolja le a készüléket. Az A9N26961 típusjelű modul vezérlőfeszültsége 48 V AC 50/60 Hz; 48 V DC.

A modul a védelmi készülék mellé, 35 mm-es szimmetrikus DIN sínre rögzíthető, felül fésűs gyűjtősínnel is köthető. Működését előlapi jelző mutatja. Mérete 82,5×18×73,5 mm, szélessége 1 modul, tömege 0,066 kg, színe fehér. Kompatibilis az Acti9 iDPN, C120, C60H, C60SP, C60PV-DC és DT40 készülékcsaládokkal.

Műszaki jellemzők

• Típus: Acti9 MN nullfeszültség-kioldó
• Működés: A nullfeszültség-kioldó a vezérlőfeszültség eltűnésekor old ki, így hálózatkimaradás vagy vészleállító gomb működtetése esetén kapcsolja le a készüléket.
• Vezérlőáramkör feszültsége (Uc): 48 V AC 50/60 Hz; 48 V DC
• Kompatibilitás: Acti9 iDPN, C120, C60H, C60SP, C60PV-DC, C40, DT40
• Helyi jelzés: Előlapi működésjelző
• Fésűs gyűjtősín: Felül csatlakoztatható
• Csatlakozás: Csavaros vagy bilincses kapocs, 1,5…2,5 mm²
• Vezetékcsupaszítás hossza: 9 mm
• Meghúzási nyomaték: 1 N.m
• Szélesség: 1 modul (18 mm)
• Méretek: 82,5×18×73,5 mm (magasság × szélesség × mélység)
• Tömeg: 0,066 kg
• Szín: Fehér
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Szabvány: EN/IEC 60947-3

Felhasználási területek

• Vészleállító körök kialakítása gépeknél és technológiai soroknál
• Tűzriasztás vagy biztonsági rendszer általi kényszerlekapcsolás
• Épületfelügyeleti rendszerből vezérelt leválasztás
• Hálózatkimaradás utáni önindulás megakadályozása
• Ipari és kereskedelmi elosztószekrények biztonsági funkciói

Gyakori kérdések

Hogyan működik ez a kioldó?

A nullfeszültség-kioldó a vezérlőfeszültség eltűnésekor old ki, így hálózatkimaradás vagy vészleállító gomb működtetése esetén kapcsolja le a készüléket.

Milyen vezérlőfeszültség kell hozzá?

A vezérlőáramkör feszültsége 48 V AC 50/60 Hz; 48 V DC.

Melyik készülékekhez illeszthető?

Az Acti9 iDPN, C120, C60H, C60SP, C60PV-DC, C40 és DT40 készülékcsaládokhoz.

Van rajta állapotjelzés?

Igen, az előlapi működésjelző mutatja a kioldás tényét. Ha távjelzés is kell, a segédérintkezős kivitel vagy külön OF modul választandó.

Mennyi helyet foglal a szekrényben?

A modul 1 modul, azaz 18 mm széles, magassága 82,5 mm, mélysége 73,5 mm.

Visszakapcsol magától a készülék kioldás után?

Nem, a kioldás után a megszakítót kézzel vagy távműködtető segédrelével kell visszakapcsolni.
