Schneider A9XPCM04 ACTI9 Csatlakozó, egyes bekötés (4db)

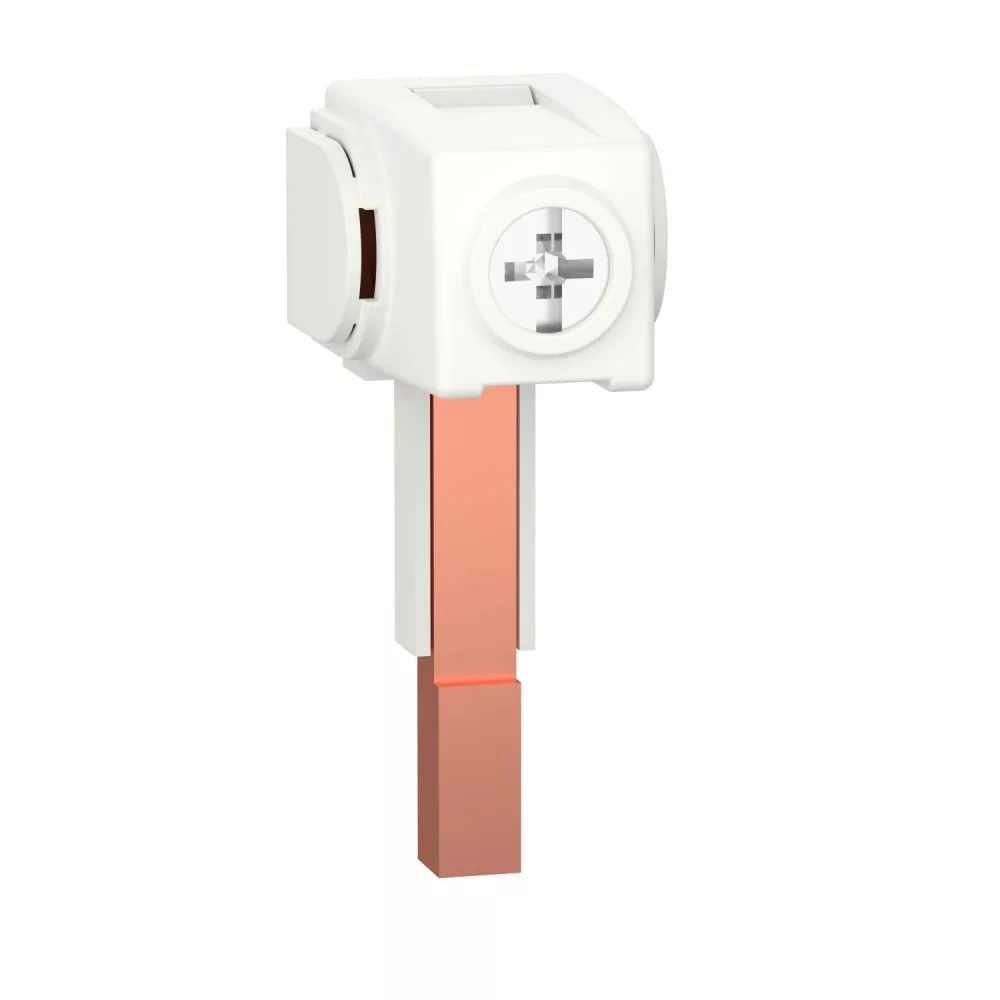

Schneider Electric Acti9 Linergy FH betápláló csatlakozó, 3P+N, 100 A (4 db) – A9XPCM04

Az A9XPCM04 a Schneider Electric Acti9 Linergy FH rendszerének betápláló csatlakozó készlete, amely a fésűs gyűjtősín tápellátását biztosítja. A 4 darabos készlet egyes bekötésű csatlakozókat tartalmaz, 3P+N kiosztásban.

A csavaros, felső csatlakozó 35 mm² keresztmetszetig fogad vezetéket, az előírt meghúzási nyomaték 4 N·m. Névleges árama 100 A, ami megegyezik a fésűs gyűjtősínek terhelhetőségével, így a betáplálás nem szűk keresztmetszet. Színe fehér (RAL 9003), a Monokonnekt rendszerű sínekhez illeszkedik.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Terméknév: Linergy FH
• Termék típusa: csatlakozó, egyes bekötés
• Tartozék kategória: csatlakozó tartozék
• Pólusok leírása: 3P+N
• Mennyiség készletenként: 4 darabos készlet
• Névleges áram (In): 100 A
• Csatlakozás: csavaros, felső csatlakozó, 35 mm²-ig
• Meghúzási nyomaték: 4 N·m
• Szín: fehér (RAL 9003)
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Monokonnekt
• Szabvány: EN/IEC 61439-5
• Tömeg: 0,062 kg

Felhasználási területek

• Fésűs gyűjtősín betáplálása elosztószekrényben
• Háromfázisú, nullavezetős elosztók kialakítása
• Szekrénygyártás, sorozatszerelés
• Meglévő elosztó bővítése új síntáplálással

Gyakori kérdések

Mire való az A9XPCM04 csatlakozó?

A fésűs gyűjtősín betáplálására szolgál: a tápvezeték biztonságosan, a sín végén lévő tüskék igénybevétele nélkül köthető rá.

Hány darabot tartalmaz?

Az A9XPCM04 4 darabos készlet, egyes bekötésű csatlakozókkal.

Milyen vezeték köthető rá?

Csavaros, felső csatlakozója 35 mm² keresztmetszetig fogad vezetéket, az előírt meghúzási nyomaték 4 N·m.

Milyen pólusszámhoz való?

3P+N kiosztásban készül, azaz háromfázisú, nullavezetős betáplálásra alkalmas.

Mekkora áramra méretezett?

Névleges árama 100 A, ami megegyezik a hozzá tartozó Acti9 fésűs gyűjtősínek terhelhetőségével. Színe fehér (RAL 9003).

Milyen sínekkel kompatibilis?

A Monokonnekt rendszerű fésűs gyűjtősínekkel, többek között az Acti 9 iC60 RCBO, iK60, iDPN, iDPN Vigi+, iKQ, iID K, iSW-NA, iT60N és STI sínekkel.

Melyik gyűjtősínekhez ajánljuk?

Például: A9XPH412, A9XPH424, A9XPH512, A9XPH524. A sínvég lezárásához a A9XPE410 véglezáró és a A9XPT920 tüsketakaró sapka javasolt.
