Schneider Electric Acti9 iTLK A9C45216 impulzusrelé – 16 A, 2 NO, 230…240 V AC vezérlés

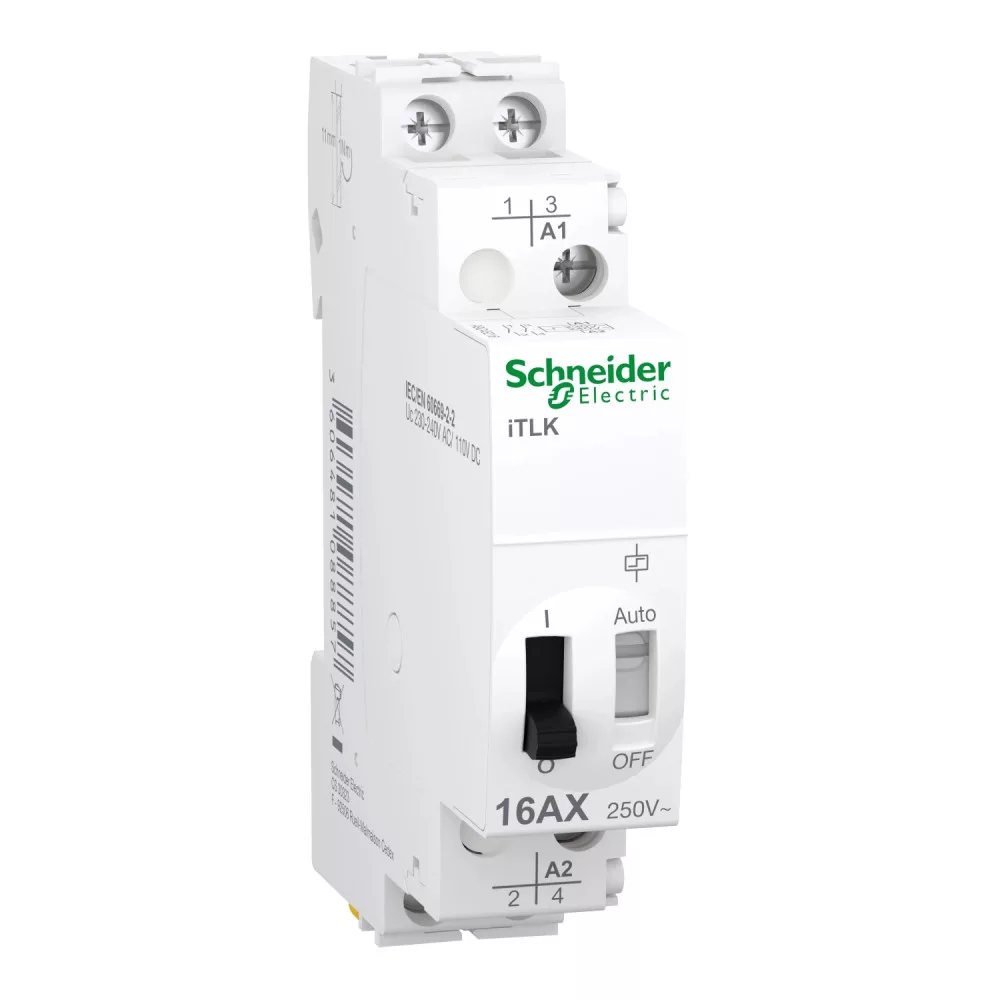

A Schneider Electric Acti9 iTLK sorozatú A9C45216 DIN sínre szerelhető impulzusrelé (léptető relé), amely rövid vezérlőimpulzusra vált állapotot: egyetlen nyomógomb-megnyomással kapcsol be, a következővel ki. Így tetszőleges számú nyomógombról vezérelhető ugyanaz a világítási vagy terheléskör, hagyományos váltó- és keresztkapcsolós huzalozás nélkül. Névleges árama 16 A, érintkező-összetétele 2 NO.
A vezérlőáramkör feszültsége 230…240 V AC (50/60 Hz). A készülék kompakt kivitel készül, így a szabványos impulzusrelé-funkción túl további vezérlési lehetőséget kínál. A relé 1 modul (18 mm) helyet foglal a szekrényben, mérete 84×18×60 mm. Előlapján kézi működtető és állapotjelző található, világító nyomógombokkal is használható, és csendes, hosszú élettartamú működést biztosít.
Műszaki jellemzők
- Gyártói cikkszám: A9C45216
- Termékcsalád: Schneider Electric Acti9
- Termék típusa: impulzusrelé (léptető relé)
- Sorozat: Acti9 iTLK
- Kiegészítő funkció: kompakt kivitel
- Pólusszám: 2 pólusú
- Érintkezők összetétele: 2 NO
- Névleges áram (In): 16 A
- Névleges üzemi feszültség (Ue): 250 V AC 50/60 Hz
- Vezérlőáramkör feszültsége (Uc): 230…240 V AC
- Hálózati frekvencia: 50/60 Hz
- Vezérlőjel típusa: impulzus
- Vezérlés típusa: Távírányítás és manuális vezérlés
- Csatlakozás: Vezérlő áramkör: alagút típusú terminálok 1 kábel 0,5…4 mm² merev
- Modulszélesség: 1 modul (18 mm)
- Méretek (magasság × szélesség × mélység): 84×18×60 mm
- Tömeg: kb. 0,111 kg
- Rögzítés: DIN sín
- Védettség: IP20 (MSZ EN 60529 szerint)
- Üzemi hőmérséklet: -20…50 °C
Felhasználási területek
- Lépcsőházi, folyosói és nagy alapterületű helyiségek világításának több pontról történő kapcsolása
- Váltó- és keresztkapcsolós huzalozás kiváltása társasházi és irodai világításnál
- Központi ki- vagy bekapcsolás megvalósítása épületautomatikai rendszerekben
- Világító nyomógombos vezérlőkörök kiépítése elosztószekrényből
- Terheléskörök léptető vezérlése ipari és kereskedelmi épületekben
Gyakori kérdések
Hogyan működik az impulzusrelé?
A vezérlő nyomógomb rövid megnyomására (impulzusra) a relé átvált: egyszer bekapcsol, a következő impulzusra kikapcsol. Az állapotot vezérlőjel nélkül is megtartja.
Miben más az impulzusrelé, mint a kontaktor?
A kontaktor a vezérlőjel fennállásáig marad behúzva, az impulzusrelé viszont rövid impulzusra vált állapotot, és folyamatos vezérlőáram nélkül tartja azt, ezért csendesebb és kisebb a fogyasztása.
Mekkora terhelés kapcsolható a A9C45216 típussal?
Névleges árama 16 A, névleges üzemi feszültsége 250 V AC 50/60 Hz, érintkező-összetétele 2 NO.
Milyen vezérlőfeszültséget igényel?
A vezérlőáramkör feszültsége 230…240 V AC.
Hány nyomógomb köthető rá?
Gyakorlatilag tetszőleges számú, párhuzamosan kötött nyomógombról vezérelhető, így ugyanaz a világítási kör több helyről is kapcsolható.
Mekkora helyet foglal a szekrényben?
A készülék 1 modul (18 mm) helyet foglal a 35 mm-es DIN sínen, mérete 84×18×60 mm.
