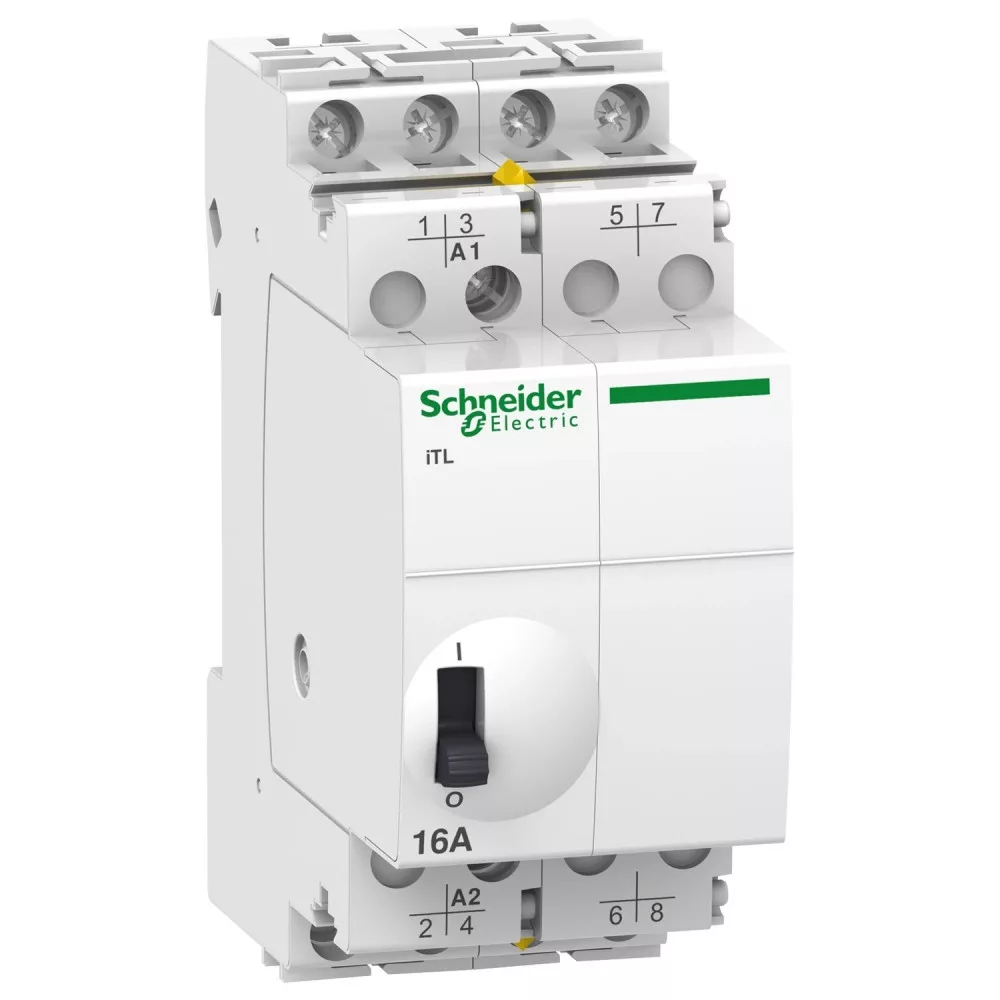

Schneider Electric, ACTI9 iTL, A9C30114, impulzusrelé 4P 16A, 4 Záró érintkező, 24 V AC / 12 V DC vezerlés, ACTI9 iTL (Schneider A9C30114)

Schneider Electric Acti9 iTL A9C30114 impulzusrelé – 16 A, 4 NO, 24 V AC vezérlés

A Schneider Electric Acti9 iTL sorozatú A9C30114 DIN sínre szerelhető impulzusrelé (léptető relé), amely rövid vezérlőimpulzusra vált állapotot: egyetlen nyomógomb-megnyomással kapcsol be, a következővel ki. Így tetszőleges számú nyomógombról vezérelhető ugyanaz a világítási vagy terheléskör, hagyományos váltó- és keresztkapcsolós huzalozás nélkül. Névleges árama 16 A, érintkező-összetétele 4 NO.

A vezérlőáramkör feszültsége 24 V AC, 12 V DC (50/60 Hz). A relé 2 modul (36 mm) helyet foglal a szekrényben, mérete 84×36×60 mm. Előlapján kézi működtető és állapotjelző található, világító nyomógombokkal is használható, és csendes, hosszú élettartamú működést biztosít.

Műszaki jellemzők

• Gyártói cikkszám: A9C30114
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: impulzusrelé (léptető relé)
• Sorozat: Acti9 iTL
• Pólusszám: 4 pólusú
• Érintkezők összetétele: 4 NO
• Névleges áram (In): 16 A
• Névleges üzemi feszültség (Ue): 415 V AC 50/60 Hz
• Vezérlőáramkör feszültsége (Uc): 24 V AC, 12 V DC
• Hálózati frekvencia: 50/60 Hz
• Vezérlőjel típusa: impulzus
• Vezérlés típusa: Távírányítás és manuális vezérlés
• Csatlakozás: Vezérlő áramkör: alagút típusú terminálok 1 kábel 0,5…4 mm² merev
• Modulszélesség: 2 modul (36 mm)
• Méretek (magasság × szélesség × mélység): 84×36×60 mm
• Tömeg: kb. 0,218 kg
• Rögzítés: DIN sín
• Védettség: IP20 (MSZ EN 60529 szerint)
• Üzemi hőmérséklet: -20…50 °C

Felhasználási területek

• Lépcsőházi, folyosói és nagy alapterületű helyiségek világításának több pontról történő kapcsolása
• Váltó- és keresztkapcsolós huzalozás kiváltása társasházi és irodai világításnál
• Központi ki- vagy bekapcsolás megvalósítása épületautomatikai rendszerekben
• Világító nyomógombos vezérlőkörök kiépítése elosztószekrényből
• Terheléskörök léptető vezérlése ipari és kereskedelmi épületekben

Gyakori kérdések

Hogyan működik az impulzusrelé?

A vezérlő nyomógomb rövid megnyomására (impulzusra) a relé átvált: egyszer bekapcsol, a következő impulzusra kikapcsol. Az állapotot vezérlőjel nélkül is megtartja.

Miben más az impulzusrelé, mint a kontaktor?

A kontaktor a vezérlőjel fennállásáig marad behúzva, az impulzusrelé viszont rövid impulzusra vált állapotot, és folyamatos vezérlőáram nélkül tartja azt, ezért csendesebb és kisebb a fogyasztása.

Mekkora terhelés kapcsolható a A9C30114 típussal?

Névleges árama 16 A, névleges üzemi feszültsége 415 V AC 50/60 Hz, érintkező-összetétele 4 NO.

Milyen vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 24 V AC, illetve 12 V DC.

Hány nyomógomb köthető rá?

Gyakorlatilag tetszőleges számú, párhuzamosan kötött nyomógombról vezérelhető, így ugyanaz a világítási kör több helyről is kapcsolható.

Mekkora helyet foglal a szekrényben?

A készülék 2 modul (36 mm) helyet foglal a 35 mm-es DIN sínen, mérete 84×36×60 mm.
