Schneider Electric, A9S65291, moduláris terheléskapcsoló 2P 100A 415V AC, Acti9 ISW (Schneider A9S65291)

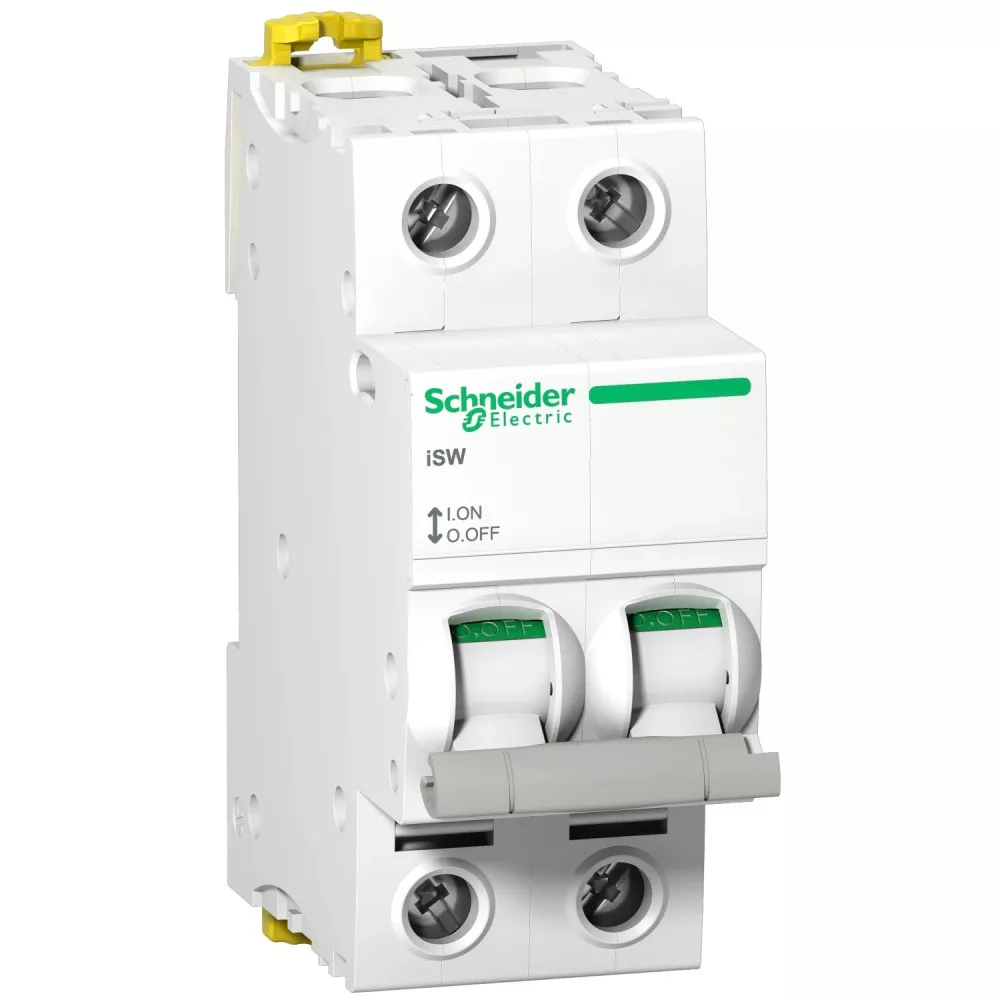

Schneider Electric Acti9 iSW terheléskapcsoló, 2P, 100 A, 415 V

Az Acti9 iSW terheléskapcsoló moduláris elosztókba tervezett, kézi működtetésű szakaszolókapcsoló, amely terhelés alatt is biztonságosan bontja az áramkört. A 2 pólusú, 100 A névleges áramú kivitel 415 V AC hálózaton dolgozik, AC-22A felhasználási kategóriában, és teljesen látható megszakítással választja le a fogyasztót, így a feszültségmentes állapot egyértelműen ellenőrizhető.

Az A9S65291 DIN sínre pattintható, 2 modul szélességű készülék, névleges rövidzárlati bekapcsolóképessége 5 kA, Icw értéke 1500 A. Felső vagy alsó csatlakozáson fésűs gyűjtősínnel és elosztóblokkal is beköthető, ami jelentősen egyszerűsíti a szekrény bekötését. Az alagút típusú kapocs 50 mm² keresztmetszetig fogad merev vezetéket, az előlap II. érintésvédelmi osztályú.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, iSW sorozat
• Cikkszám: A9S65291
• Készülék típusa: Terheléskapcsoló / szakaszolókapcsoló
• Pólusszám: 2P (2 pólusú)
• Névleges üzemi áram (Ie): 100 A
• Névleges üzemi feszültség (Ue): 415 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Névleges lökőfeszültség-állóság (Uimp): 6 kV
• Névleges rövidzárlati bekapcsolóképesség (Icm): 5 kA
• Névleges rövidzárlati kiállási áram (Icw): 1500 A
• Felhasználási kategória: AC-22A
• Alkalmasság leválasztásra: Igen, teljesen látható megszakítás
• Helyi jelzés: ON/OFF állásjelzés, érintkezőhelyzet-jelzéssel
• Szerelési mód: Rögzített, DIN sínre pattintható
• Fésűs gyűjtősín és elosztóblokk: Felső vagy alsó csatlakozáson köthető
• Modulszélesség: 2 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 85x36x73 mm
• Szín: fehér
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Csatlakozás típusa: Alagút típusú terminálok (felső vagy alsó), max. 1 x 50 mm² merev, 1 x 35 mm² sodrott vagy érvéghüvelyes vezeték
• Vezeték csupaszítási hossz: 14 mm
• Meghúzási nyomaték: 3,5 N·m
• Védettségi fokozat: IP20
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -25…60 °C
• Tárolási hőmérséklet: -40…85 °C
• Szabvány: IEC/EN 60947-3
• Tömeg: kb. 0,167 kg

Felhasználási területek

• Elosztószekrények fő- és almezőinek leválasztó kapcsolója
• Lakó- és irodaépületek fogyasztásmérő utáni főkapcsolója
• Ipari alelosztók, gépsorok és technológiai körök feszültségmentesítése
• Napelemes rendszerek AC oldali leválasztása
• Karbantartási és javítási munkák biztonságos előkészítése

Gyakori kérdések

Mi a különbség a terheléskapcsoló és a kismegszakító között?

A terheléskapcsoló terhelés alatt is biztonságosan nyitja és zárja az áramkört, illetve leválasztja azt a hálózatról, de nem véd túláram és zárlat ellen. A védelmi funkciót továbbra is kismegszakítónak vagy olvadóbiztosítónak kell ellátnia.

Mekkora zárlati igénybevételt bír ki?

A készülék névleges rövidzárlati bekapcsolóképessége 5 kA, a rövid ideig elviselhető zárlati árama (Icw) 1500 A. Zárlati védelemről minden esetben soros védelmi készüléknek kell gondoskodnia.

Köthető fésűs gyűjtősínre?

Igen, az A9S65291 felső vagy alsó csatlakozáson fésűs gyűjtősínnel és elosztóblokkal is beköthető. Ilyenkor a gyűjtősín saját névleges áramát is figyelembe kell venni.

Hány modul helyet foglal az elosztóban?

A készülék 2 modul szélességű, ami 36 mm helyet jelent a DIN sínen (1 modul = 17,5-18 mm). Beépítési magassága 85 mm, mélysége 73 mm.

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú kapocs felül és alul is legfeljebb 1 x 50 mm² merev, illetve 1 x 35 mm² sodrott vagy érvéghüvelyes vezetéket fogad. A csupaszítási hossz 14 mm, a meghúzási nyomaték 3,5 N·m.

Van kisebb áramú vagy biztosítós alternatíva?

20-32 A közötti vezérlési feladatokhoz a Acti9 iSW szakaszolókapcsoló ajánlott, ha pedig a leválasztás mellett olvadóbiztosítós védelem is kell, a Acti9 SBI olvadóbiztosítós szakaszoló a megfelelő választás.
