Schneider Electric, A9S61220, moduláris kapcsoló 2P 20A 250V AC, 230V jelzőlámpával, Acti9 ISW (Schneider A9S61220)

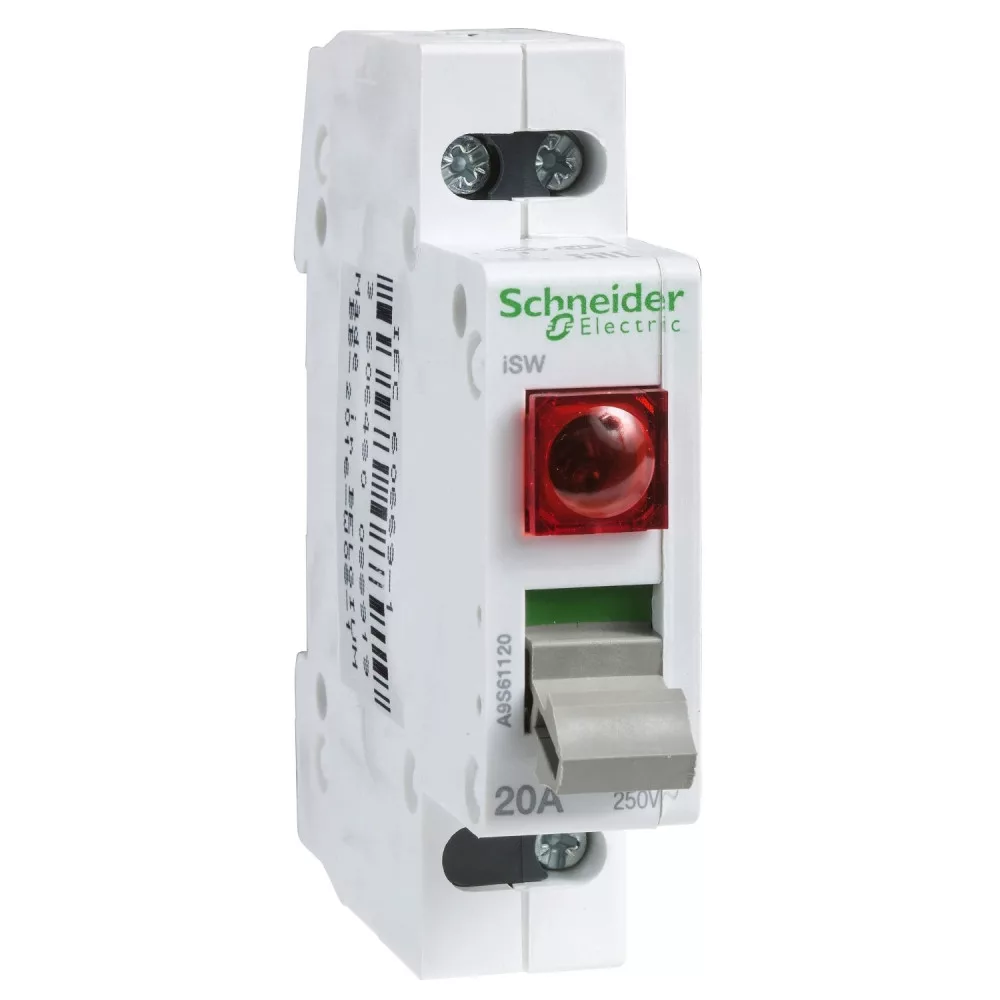

Schneider Electric Acti9 iSW szakaszolókapcsoló jelzőlámpával, 2P, 20 A

Az Acti9 iSW jelzőlámpás kivitele ott hasznos, ahol a kapcsoló állapotát nem elég a karral jelezni: a beépített, 230 V AC-ről üzemelő lámpa az elosztó előlapján is mutatja, hogy az áramkör bekapcsolt állapotban van. A 2 pólusú, 20 A névleges áramú készülék AC-22A felhasználási kategóriában kapcsol, és teljesen látható megszakítással választja le az áramkört.

Az A9S61220 DIN sínre pattintható, 2 modul szélességű, 300 000 mechanikai és 30 000 elektromos kapcsolási ciklusra méretezett készülék. Az alagút típusú kapocs 10 x 2,5 mm² vezetéket fogad, az előlap II. érintésvédelmi osztályú, a beépített védettség IP40. Beépítési magassága megegyezik a többi Acti 9 készülékével, így egy sorba rendezhető a kismegszakítókkal.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, iSW sorozat
• Cikkszám: A9S61220
• Készülék típusa: Szakaszolókapcsoló jelzőlámpával
• Pólusszám: 2P (2 pólusú)
• Névleges üzemi áram (Ie): 20 A
• Névleges üzemi feszültség (Ue): 415 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Jelzőkör feszültsége: 230 V AC 50/60 Hz
• Felhasználási kategória: AC-22A
• Helyi jelzés: ON/OFF állásjelzés és jelzőlámpa
• Szerelési mód: Rögzített, DIN sínre pattintható
• Modulszélesség: 2 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 77x36x70 mm
• Mechanikai élettartam: 300 000 kapcsolási ciklus
• Elektromos élettartam: 30 000 kapcsolási ciklus
• Csatlakozás típusa: Alagút típusú terminálok, 10 x 2,5 mm² merev, sodrott vagy érvéghüvelyes vezetékhez
• Vezeték csupaszítási hossz: 9 mm
• Meghúzási nyomaték: 1,2 N·m
• Védettségi fokozat: IP40 (beépítve)
• Üzemi hőmérséklet: -20…50 °C
• Tárolási hőmérséklet: -40…70 °C
• Szabvány: IEC/EN 60947-3, EN/IEC 60669-2-4
• Tömeg: kb. 0,068 kg

Felhasználási területek

• Elosztószekrények kézi vezérlőkapcsolója működésjelzéssel
• Kazánházi, szellőzési és fűtési körök központi kapcsolása
• Műhelyek, garázsok és üzlethelyiségek fő ki-be kapcsolója
• Olyan alelosztók, ahol a bekapcsolt állapotot vizuálisan is jelezni kell
• Épületfelügyeleti szekrények kézi felülvezérlése

Gyakori kérdések

Mit jelez a beépített lámpa?

A jelzőlámpa a kapcsoló bekapcsolt állapotát mutatja az elosztó előlapján, így a szekrény kinyitása nélkül is látható, hogy az áramkör feszültség alatt áll-e.

Milyen feszültségről működik a jelzőkör?

A jelzőkör 230 V AC 50/60 Hz feszültségről üzemel, külön tápellátásra nincs szükség.

Mennyiben tér el a jelzőlámpa nélküli változattól?

A kapcsolási funkció és a méretek azonosak, csak a jelzőlámpa hiányzik: ez a Acti9 iSW 2P 20 A alapkivitel.

Hány modul helyet foglal?

Az A9S61220 kivitel 2 modul szélességű, azaz 36 mm helyet igényel a DIN sínen (1 modul = 17,5-18 mm).

Milyen vezetéket lehet bekötni?

Az alagút típusú terminálok 10 x 2,5 mm² keresztmetszetig fogadnak merev, sodrott vagy érvéghüvelyes vezetéket, 9 mm csupaszítási hosszal és 1,2 N·m meghúzási nyomatékkal.

Alkalmas nagyobb áramú fogyasztókhoz is?

Ez a kivitel 20 A-ig terhelhető. Nagyobb, 40-125 A közötti áramigényhez az Acti9 iSW terheléskapcsoló sorozat ajánlott.
