Schneider Electric, A9S60320, moduláris kapcsoló 3P 20A 250V AC, Acti9 ISW (Schneider A9S60320)

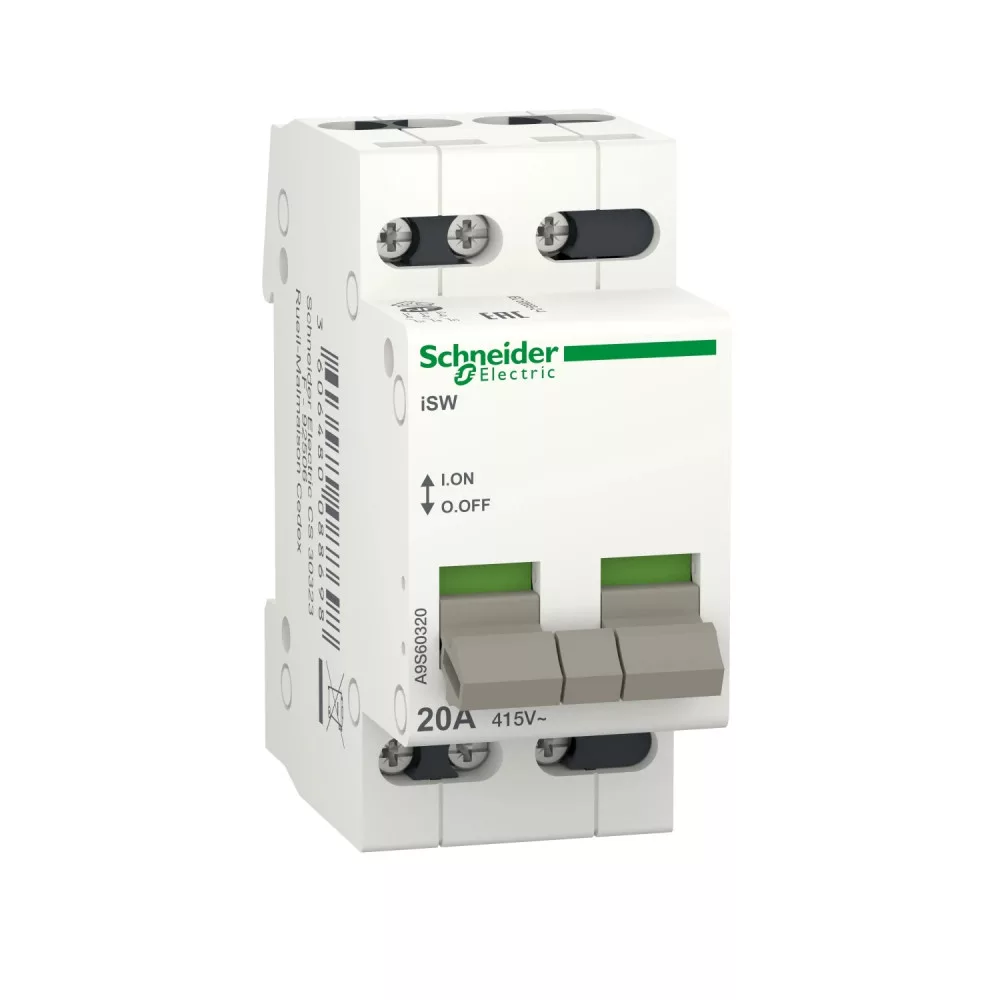

Schneider Electric Acti9 iSW szakaszolókapcsoló, 3P, 20 A, 415 V

Az Acti9 iSW sorozat a Schneider Electric moduláris kapcsolócsaládjának kézi vezérlőkapcsolója. A 3 pólusú, 20 A névleges áramú kivitel 415 V AC hálózaton kapcsol és választ le áramköröket, teljesen látható megszakítással, így a feszültségmentes állapot az elosztó előlapjáról is ellenőrizhető. A készülék AC-22A felhasználási kategóriájú, vagyis vegyes ohmos-induktív terhelés kapcsolására alkalmas.

Az A9S60320 DIN sínre pattintható, 3 modul szélességű, és 300 000 mechanikai, illetve 30 000 elektromos kapcsolási ciklusra méretezett. Az alagút típusú kapocs 10 x 2,5 mm² vezetéket fogad, a II. érintésvédelmi osztályú előlap pedig beépítve IP40 védettséget biztosít. Az azonos beépítési magasságnak köszönhetően a többi Acti 9 készülékkel egy sorba rendezhető.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, iSW sorozat
• Cikkszám: A9S60320
• Készülék típusa: Szakaszolókapcsoló (vezérlőkapcsoló)
• Pólusszám: 3P (3 pólusú)
• Névleges üzemi áram (Ie): 20 A
• Névleges üzemi feszültség (Ue): 415 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Felhasználási kategória: AC-22A
• Alkalmasság leválasztásra: Igen, teljesen látható megszakítás
• Helyi jelzés: ON/OFF állásjelzés, érintkezőhelyzet-jelzéssel
• Szerelési mód: Rögzített, DIN sínre pattintható
• Modulszélesség: 3 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 77x54x70 mm
• Mechanikai élettartam: 300 000 kapcsolási ciklus
• Elektromos élettartam: 30 000 kapcsolási ciklus
• Csatlakozás típusa: Alagút típusú terminálok, 10 x 2,5 mm² merev, sodrott vagy érvéghüvelyes vezetékhez
• Vezeték csupaszítási hossz: 9 mm
• Meghúzási nyomaték: 1,2 N·m
• Védettségi fokozat: IP40 (beépítve)
• Szennyezettségi fok: 2
• Üzemi hőmérséklet: -20…50 °C
• Tárolási hőmérséklet: -40…70 °C
• Szabvány: EN/IEC 60669-2-4
• Tömeg: kb. 0,119 kg

Felhasználási területek

• Lakossági és kisipari elosztószekrények kézi vezérlőkapcsolója
• Világítási és dugaljkörök központi ki- és bekapcsolása
• Fogyasztói körök leválasztása karbantartás vagy hibakeresés idejére
• Almérőhelyek, garázsok, műhelyek és irodák alelosztói
• Épületautomatikai szekrények kézi felülvezérlése

Gyakori kérdések

Mire való az Acti9 iSW szakaszolókapcsoló?

A készülék egy kézi működtetésű moduláris kapcsoló, amellyel egy áramkör teljes egészében ki- és bekapcsolható, illetve feszültségmentesíthető. Nem tartalmaz túláramvédelmet, ezért a védelemről kismegszakítónak kell gondoskodnia.

Hány modul helyet foglal az elosztóban?

Az A9S60320 kivitel 3 modul szélességű, ami DIN sínen 54 mm-t jelent (1 modul = 17,5-18 mm).

Milyen vezetéket lehet bekötni?

A készülék alagút típusú terminálokkal készül, amelyek 10 x 2,5 mm² keresztmetszetig fogadnak merev, sodrott vagy érvéghüvelyes vezetéket. A csupaszítási hossz 9 mm, az ajánlott meghúzási nyomaték 1,2 N·m.

Látszik a készüléken, hogy ki van kapcsolva?

Igen. Az iSW teljesen látható megszakítással működik, az előlapon ON/OFF állásjelzés mutatja az érintkezők tényleges helyzetét, így a leválasztás egyértelműen ellenőrizhető.

Mekkora terhelést bír a készülék?

A névleges üzemi áram 20 A, 415 V AC feszültségen, AC-22A felhasználási kategóriában. Nagyobb, 40 A és 125 A közötti áramigényhez az Acti9 iSW terheléskapcsoló ajánlott.

Van jelzőlámpás változata is?

Jelzőlámpás kivitel az 1 és 2 pólusú változatokból érhető el, például a jelzőlámpás Acti9 iSW 1P 20 A.
