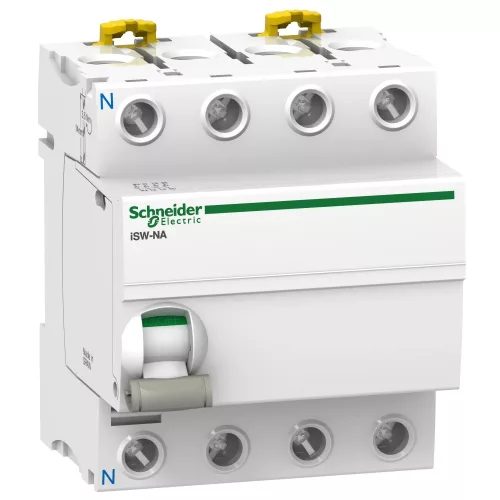

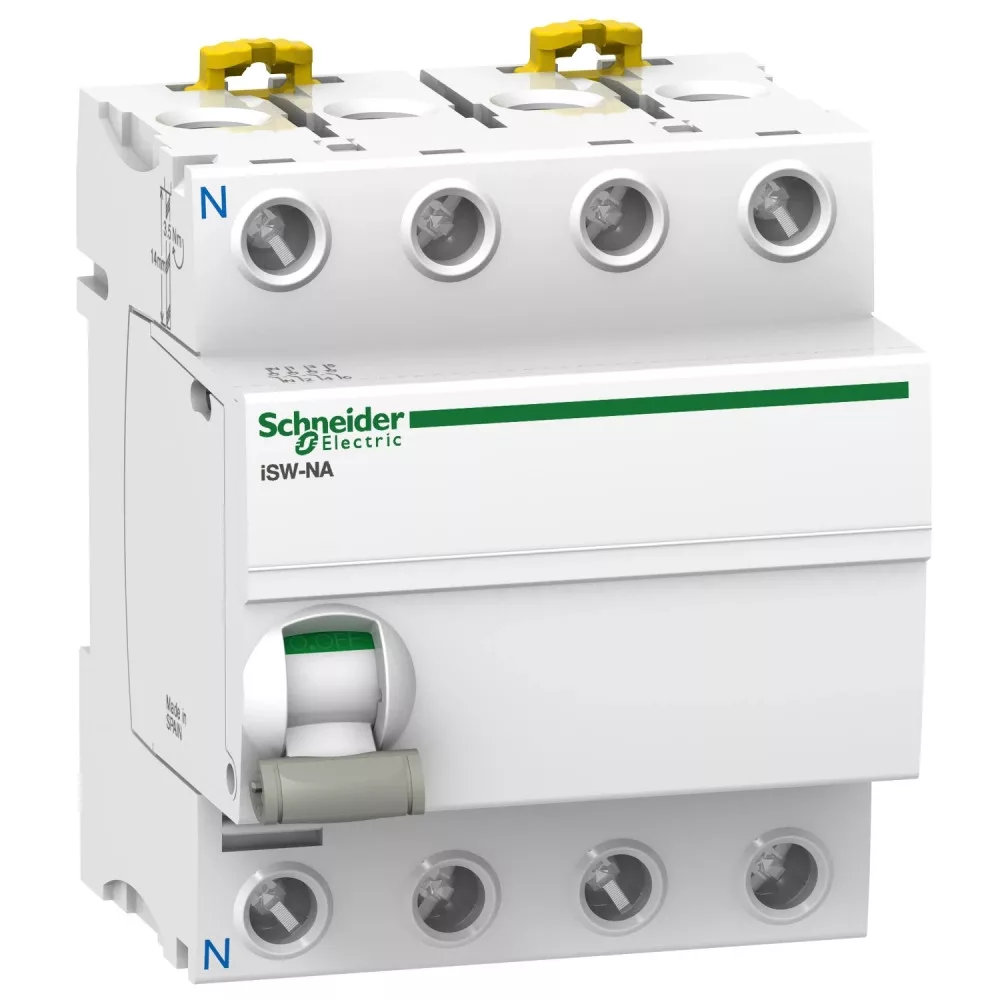

Schneider Electric Acti9 iSW-NA távkioldható terheléskapcsoló, 3P+N, 63 A

Az Acti9 iSW-NA sorozat távkioldható terheléskapcsolói moduláris elosztókba készülnek, és a kézi működtetés mellett kiegészítő kioldóegységgel távolról is bonthatók. A 3P+N, 63 A névleges áramú kivitel 400/415 V AC hálózaton dolgozik, AC-22A felhasználási kategóriában, és leválasztásra alkalmas az EN/IEC 60947-3 szerint, így a feszültségmentes állapot egyértelműen ellenőrizhető.

Az A9S70763 DIN sínre klipszelhető, 4 modul szélességű készülék, névleges rövidzárlati bekapcsolóképessége 5 kA. Felső vagy alsó csatlakozáson fésűs gyűjtősínnel és elosztóblokkal is beköthető, ami jelentősen egyszerűsíti a szekrény szerelését. Kiterjesztett, -35 és 70 °C közötti üzemi hőmérséklet-tartománya fűtetlen helyiségekben és ipari környezetben is használhatóvá teszi.

Műszaki jellemzők

• Termékcsalád: Schneider Electric Acti 9, iSW-NA sorozat
• Cikkszám: A9S70763
• Készülék típusa: Távkioldható terheléskapcsoló / szakaszolókapcsoló
• Pólusszám: 3P+N
• Nulla vezető helyzete: Bal oldalon
• Névleges üzemi áram (Ie): 63 A
• Névleges üzemi feszültség (Ue): 400/415 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Névleges lökőfeszültség-állóság (Uimp): 6 kV
• Névleges rövidzárlati bekapcsolóképesség (Icm): 5 kA
• Névleges rövidzárlati kiállási áram (Icw): 1,26 kA (1 s)
• Felhasználási kategória: AC-22A
• Alkalmasság leválasztásra: Igen, EN/IEC 60947-3 szerint
• Helyi jelzés: ON/OFF állásjelzés, érintkezőhelyzet-jelzéssel
• Távkioldás: Igen, kiegészítő kioldóegységgel, kézi visszakapcsolással
• Szerelési mód: Klipszes rögzítés DIN sínre
• Fésűs gyűjtősín és elosztóblokk: Felső vagy alsó csatlakozáson köthető
• Modulszélesség: 4 modul (1 modul = 17,5-18 mm)
• Méretek (magasság × szélesség × mélység): 85x72x74 mm
• Szín: fehér
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Elektromos élettartam: 10 000 kapcsolási ciklus
• Csatlakozás típusa: Alagút típusú terminálok (felső vagy alsó), 1 kábel 1…35 mm² merev, 1…25 mm² sodrott (érvéghüvellyel vagy anélkül)
• Vezeték csupaszítási hossz: 14 mm
• Meghúzási nyomaték: 3,5 N·m
• Védettségi fokozat: IP20
• Szennyezettségi fok: 3
• Üzemi hőmérséklet: -35…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Szabvány: IEC/EN 60947-3
• Tömeg: 0,3 kg

Felhasználási területek

• Lakó- és irodaépületek elosztóinak fő- vagy almezős leválasztása
• Távolról bontható fogyasztói körök épületfelügyeleti rendszerekben
• Tűzvédelmi és biztonsági leválasztási feladatok
• Napelemes rendszerek AC oldali leválasztása
• Ipari és kereskedelmi alelosztók karbantartási feszültségmentesítése

Gyakori kérdések

Mit jelent, hogy távkioldható?

A készülék kézzel is működtethető, de kiegészítő kioldóegységgel távolról is bontható, például épületfelügyeleti vagy tűzvédelmi jelzésre. Kioldás után az áramkör kézzel kapcsolható vissza.

Véd-e túláram és zárlat ellen?

Nem. A terheléskapcsoló terhelés alatt bontja és leválasztja az áramkört, de nem tartalmaz túláram- vagy zárlatvédelmet. A védelmi funkciót soros kismegszakítónak vagy olvadóbiztosítónak kell ellátnia.

Mekkora zárlati igénybevételt bír ki?

A névleges rövidzárlati bekapcsolóképesség (Icm) 5 kA, a rövid ideig elviselhető zárlati áram (Icw) 1,26 kA (1 s).

Hány modul helyet foglal az elosztóban?

Az A9S70763 kivitel 4 modul szélességű, ami 72 mm helyet jelent a DIN sínen (1 modul = 17,5-18 mm). Beépítési magassága 85 mm, mélysége 74 mm.

Milyen vezeték köthető be, és köthető-e gyűjtősínre?

Az alagút típusú kapocs felül és alul is 1…35 mm² merev, illetve 1…25 mm² sodrott vezetéket fogad, 14 mm csupaszítási hosszal és 3,5 N·m nyomatékkal. A készülék fésűs gyűjtősínnel és elosztóblokkal is beköthető.

Milyen más pólusszámban és áramerősségben érhető el?

Azonos, 63 A-es áramerősséggel az Acti9 iSW-NA 1P+N kivitel is választható. Nagyobb, 125 A-ig terjedő áramigényhez az Acti9 NG125NA terheléskapcsoló ajánlott.
