Schneider A9E18072 ACTI9 iSSW váltókapcsoló, kétállású, 1NO 1NC

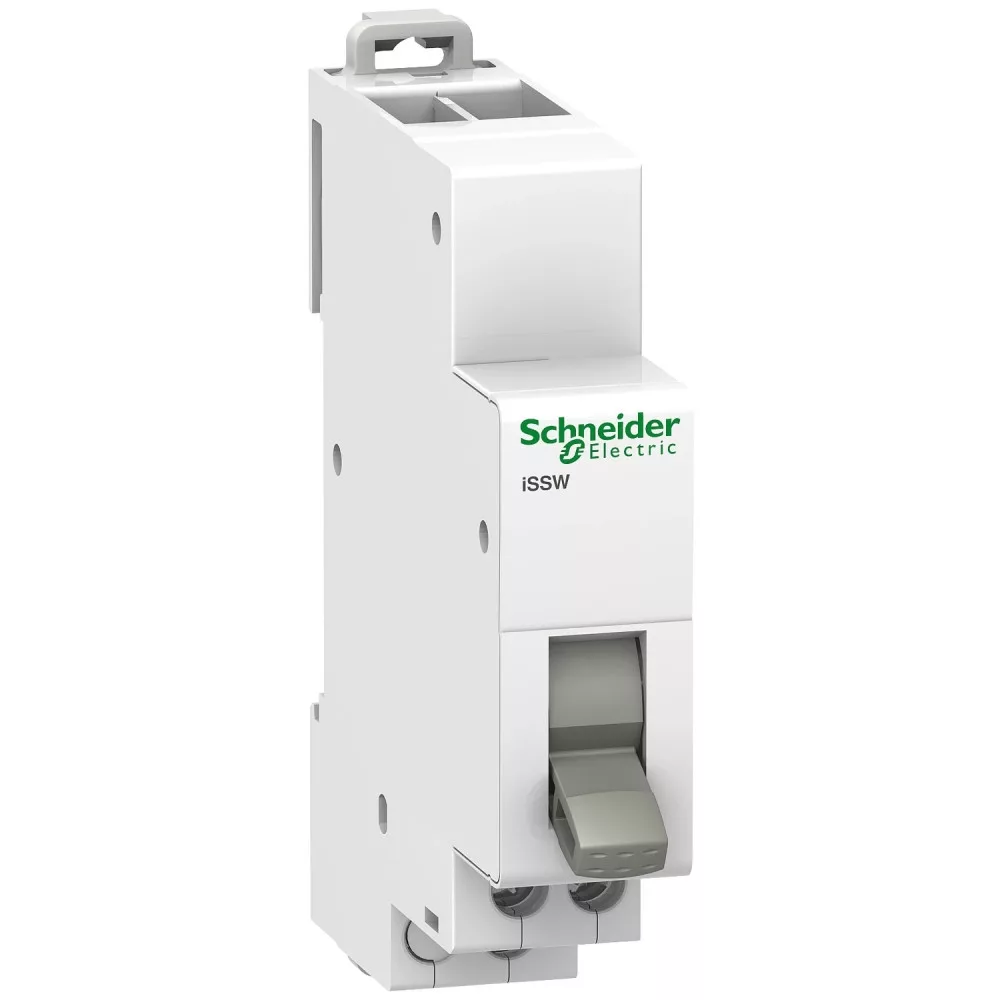

Schneider Electric Acti9 iSSW A9E18072 váltókapcsoló – kétállású, 1 NO + 1 NC

A Schneider Electric Acti9 iSSW sorozatú A9E18072 DIN sínre szerelhető moduláris váltókapcsoló, amellyel vezérlőkörök kézzel kapcsolhatók át közvetlenül az elosztószekrény előlapjáról. Ez a kivitel kétállású, 1 NO + 1 NC érintkezővel, 2 pólusú felépítésben.

A kétállású kivitel 0 – 1 jelöléssel be- és kikapcsolt állapot között vált. Névleges üzemi árama 20 A, üzemi feszültsége 250 V AC, elektromos élettartama AC-22 kategóriában 30 000 kapcsolás. A készülék 1 modul (18 mm) helyet foglal a sínen, mérete 82×18×75 mm, szegecses csatlakozóiba 0,5–2,5 mm² vezeték köthető.

Műszaki jellemzők

• Gyártói cikkszám: A9E18072
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: moduláris váltókapcsoló
• Sorozat: Acti9 iSSW
• Állások száma: 2 állás
• Érintkezők típusa és összetétele: 1 NO + 1 NC
• Pólusszám: 2 pólusú
• Névleges üzemi áram (Ie): 20 A
• Névleges üzemi feszültség (Ue): 250 V AC, 50/60 Hz
• Elektromos élettartam: AC-22: 30 000 ciklus
• Csatlakozás: szegecses csatlakozó, 0,5–2,5 mm²
• Modulszélesség: 1 modul (18 mm)
• Méretek (magasság × szélesség × mélység): 82×18×75 mm
• Tömeg: kb. 0,045 kg
• Rögzítés: DIN sín
• Védettség: IP20 (MSZ EN 60529 szerint)
• Szín: fehér
• Üzemi hőmérséklet: -20…50 °C
• Szabványok: IEC 60669-1, IEC 60947-5-1

Felhasználási területek

• Kézi és automatikus üzemmód közötti átkapcsolás vezérlőszekrényben
• Világítási és gépészeti körök helyi kézi vezérlése
• Kontaktorok és impulzusrelék vezérlőkörének kézi felülbírálata
• Üzemmódválasztás ipari és kereskedelmi elosztókban

Gyakori kérdések

Mire való az Acti9 iSSW váltókapcsoló?

Moduláris kezelőszerv, amellyel vezérlőkörök kézzel kapcsolhatók át az elosztószekrény előlapjáról, például kézi és automatikus üzem között.

Hány állása van a A9E18072 típusnak?

Ez a kivitel kétállású, összesen 2 állással.

Milyen érintkezőkkel készül?

Érintkező-összetétele 1 NO + 1 NC, 2 pólusú felépítésben.

Mekkora áramot bír?

Névleges üzemi árama 20 A, üzemi feszültsége 250 V AC, elektromos élettartama AC-22 kategóriában 30 000 kapcsolás.

Hány modul helyet foglal?

A kapcsoló 1 modul (18 mm) helyet foglal a 35 mm-es DIN sínen, mérete 82×18×75 mm.

Hogyan kell bekötni?

Szegecses csatlakozóiba 0,5–2,5 mm² keresztmetszetű merev vagy rugalmas vezeték köthető, a vezetékcsupaszítás hossza 9 mm.
