Schneider Electric A9N26909 ACTI9 iSD-OF dupla segédérintkező, C120/C60H-DC, 0.1-6A, 24-415VAC, 24-130VDC

Schneider Electric Acti9 iSD-OF dupla segédérintkező – A9N26909

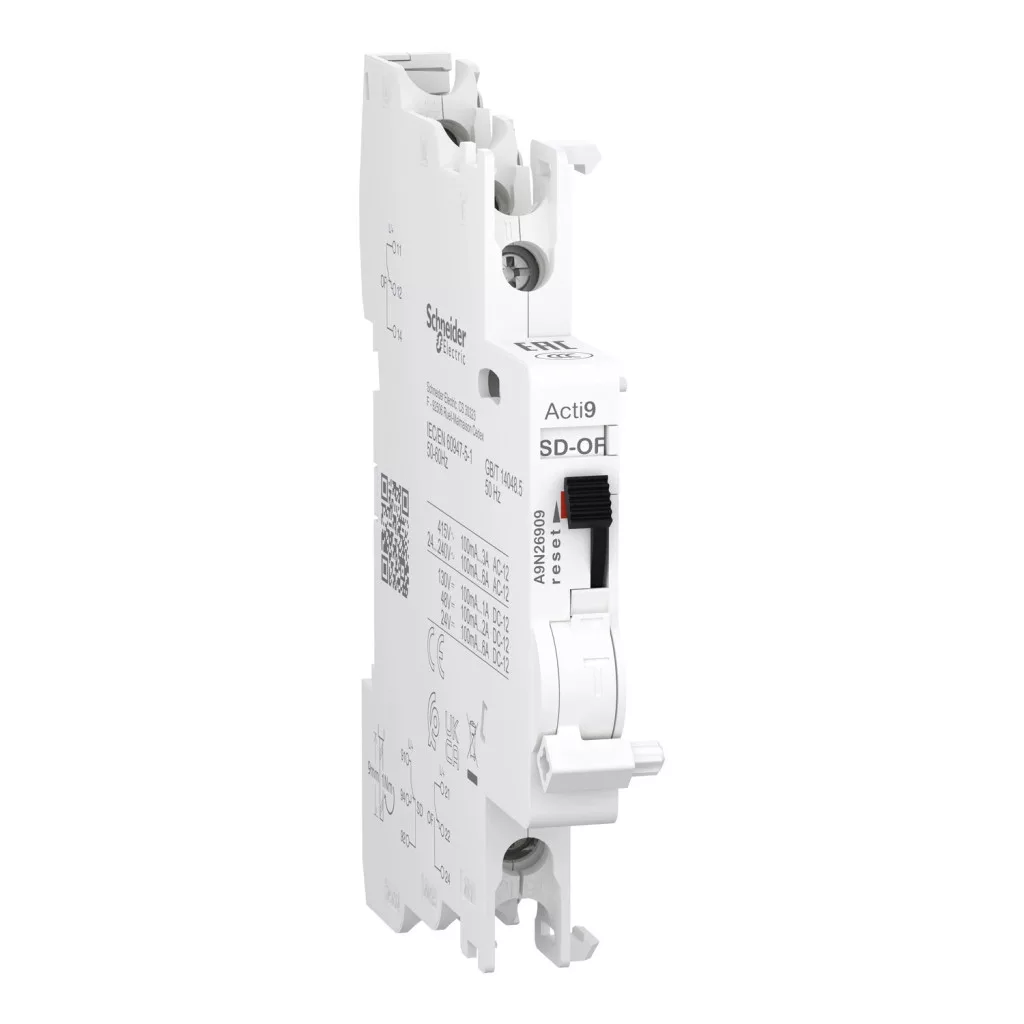

A Schneider Electric Acti9 A9N26909 dupla segédérintkező egy DIN sínre pattintható kiegészítő modul, amely egyszerre jelzi az érintkezők helyzetét (OF) és a hibából eredő kioldást (SD). A készülék a megszakító bal oldalára kapcsolható, így a jelzés a kapcsolószekrényből vezérlőrendszerbe, jelzőlámpára vagy épületfelügyeleti rendszerbe továbbítható. Acti9 C120, C60H-DC, C60SP és xC60 készülékekhez.

A modulban 2 db váltóérintkező található, kapcsolható árama 0,1…6 A / 24…250 V AC, 0,1…3 A / 415 V AC, 0,1…6 A / 24 V DC, 0,1…1 A / 130 V DC. A bekötés felül és alul, csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m, a csupaszítási hossz 9 mm. Névleges szigetelési feszültsége 500 V, lökőfeszültség-állósága 4 kV.

Műszaki jellemzők

• Cikkszám: A9N26909
• Termékcsalád: Schneider Electric Acti 9
• Típus: iSD-OF dupla segédérintkező
• Érintkezők: 2 C/O (2 db váltóérintkező)
• Kapcsolható áram: 0,1…6 A / 24…250 V AC, 0,1…3 A / 415 V AC, 0,1…6 A / 24 V DC, 0,1…1 A / 130 V DC
• Üzemi feszültség: 24…415 V AC, 24…130 V DC
• [Ui] névleges szigetelési feszültség: 500 V
• [Uimp] lökőfeszültség-állóság: 4 kV
• Bekötés: felső és alsó csavaros bekötés
• Csatlakozás: Csavaros sorkapocs (felső és alsó): 1 × 0,5…2,5 mm² merev, 2 × 1,5 mm² rugalmas vagy érvéghüvelyes
• Vezetékcsupaszítás hossza: 9 mm
• Meghúzási nyomaték: 1 N·m
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 9 mm, azaz fél modul (1 modul = 17,5–18 mm)
• Védettség: IP20
• Méretek (magasság × szélesség × mélység): 90×9×68 mm
• Tömeg: 38 g
• Szín: fehér
• Üzemi hőmérséklet: -25…50 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-5-1 és DIN VDE 0660 200. rész

Kompatibilitás

• Acti 9 C120a
• Acti 9 C60H RCBO
• Acti 9 SW60-DC
• Acti 9 C60SP
• Acti 9 xC60

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távjelzése
• Hibából eredő kioldás azonnali jelzése kritikus fogyasztói körökben
• Megszakító BE/KI állapotának visszajelzése kezelőpultra vagy jelzőlámpára
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a kiesés gyors beavatkozást igényel

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9N26909?

Az A9N26909 egy segédérintkező modul, amely egyszerre jelzi az érintkezők helyzetét (OF) és a hibából eredő kioldást (SD). A jelzést potenciálmentes érintkezőn keresztül adja tovább, így jelzőlámpa, PLC vagy épületfelügyeleti rendszer közvetlenül fogadhatja.

Hány modulhelyet foglal el a szekrényben?

A készülék 9 mm széles, ami fél modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 90×9×68 mm (magasság × szélesség × mélység), tömege 38 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés felül és alul, csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

Acti9 C120, C60H-DC, C60SP és xC60 készülékekhez. A pontos illeszkedést a megszakító típusjelének ellenőrzésével érdemes megerősíteni: Acti 9 C120a, Acti 9 C60H RCBO, Acti 9 SW60-DC, Acti 9 C60SP, Acti 9 xC60.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram 0,1…6 A / 24…250 V AC, 0,1…3 A / 415 V AC, 0,1…6 A / 24 V DC, 0,1…1 A / 130 V DC. Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Milyen környezetben üzemeltethető?

Az üzemi környezeti hőmérséklet -25…50 °C, a tárolási hőmérséklet -40…85 °C, védettsége IP20. A készülék száraz beltéri elosztószekrénybe való.

Mi a különbség az iOF, az iSD és az iSD-OF modul között?

Az iOF az érintkezők helyzetét (BE/KI) jelzi, az iSD kizárólag a hibából eredő kioldást, az iSD-OF pedig mindkettőt egyetlen modulban. Azonos készülékcsaládhoz elérhető változatok: A9N26904 Acti9 iOF (1 C/O), A9N26907 Acti9 iSD (1 C/O).
