Schneider A9E18031 ACTI9 iPB nyomógomb, 1NC, piros

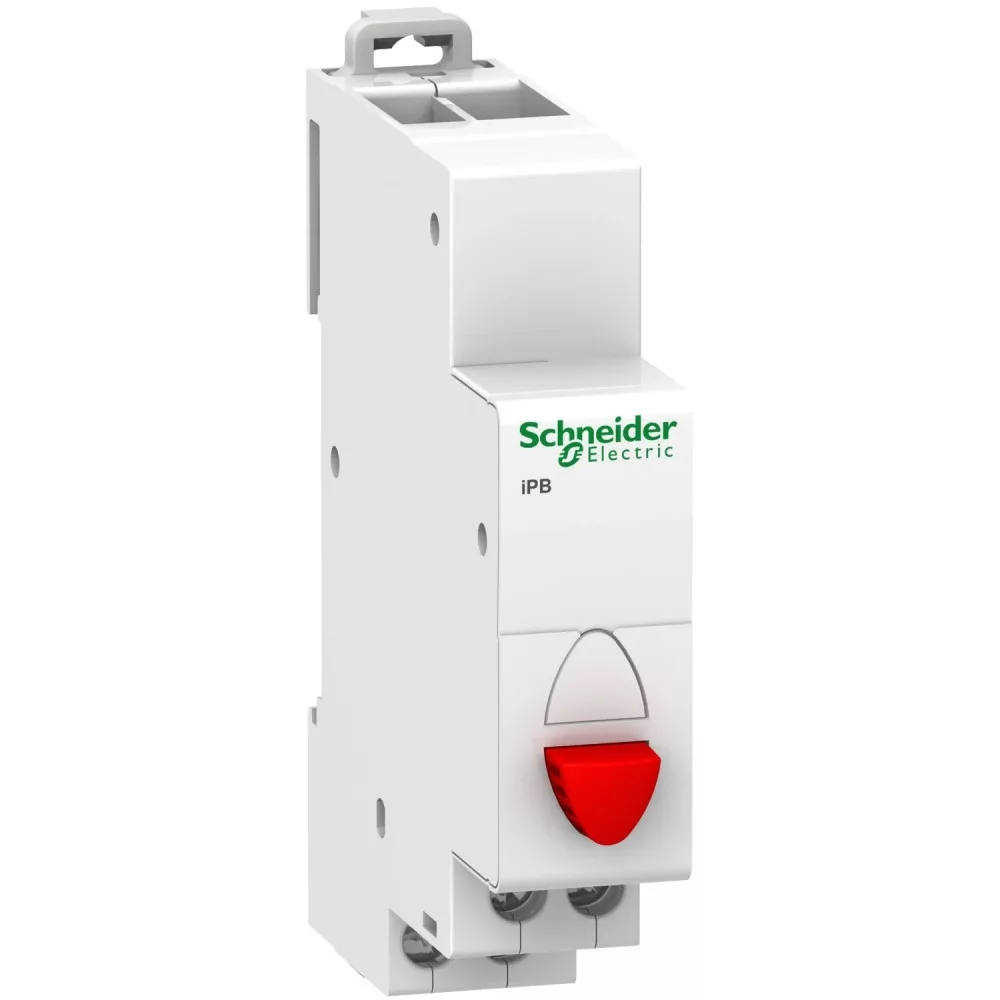

Schneider Electric Acti9 iPB A9E18031 egyes nyomógomb – 1 NC, piros gomb

A Schneider Electric Acti9 iPB sorozatú A9E18031 DIN sínre szerelhető moduláris nyomógomb, amellyel közvetlenül az elosztószekrény előlapjáról vezérelhetők impulzusrelék, kontaktorok és egyéb kapcsolókészülékek. Érintkező-összetétele 1 NC, a működtető gomb színe piros.

A készülék 20 A névleges üzemi áramot és 250 V AC üzemi feszültséget bír, AC-22 kategóriában 30 000 kapcsolási ciklusra méretezve. A nyomógomb 1 modul (18 mm) helyet foglal a sínen, mérete 82×18×71,5 mm, felfelé Clario, Librio és ProDis fésűs gyűjtősínnel táplálható, csatlakozóiba 0,5–2,5 mm² vezeték köthető.

Műszaki jellemzők

• Gyártói cikkszám: A9E18031
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: egyes nyomógomb
• Sorozat: Acti9 iPB
• Érintkezők típusa és összetétele: 1 NC
• Kezelőszerv: 1 nyomógomb, piros
• Névleges üzemi áram (Ie): 20 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Elektromos élettartam: AC-22: 30 000 ciklus
• Csatlakozás: 0,5–2,5 mm² merev, sodrott vagy érvéghüvelyes vezeték
• Gyűjtősín-kompatibilitás: felfelé: Clario, Librio, ProDis
• Modulszélesség: 1 modul (18 mm)
• Méretek (magasság × szélesség × mélység): 82×18×71,5 mm
• Tömeg: kb. 0,039 kg
• Rögzítés: 35 mm szimmetrikus DIN sín
• Szín: fehér
• Üzemi hőmérséklet: -35…70 °C
• Szabványok: IEC 60669-1, IEC 60947-5-1

Felhasználási területek

• Impulzusrelék és kontaktorok kézi vezérlése az elosztószekrény előlapjáról
• Világítási körök helyi be- és kikapcsolása szekrényből
• Vezérlőkörök kézi felülbírálata automatikus üzem mellett
• Gépészeti berendezések indítása és leállítása kapcsolószekrényből

Gyakori kérdések

Mire használható az Acti9 iPB nyomógomb?

Moduláris kezelőszervként az elosztószekrény előlapjáról vezérel impulzusrelét, kontaktort vagy más kapcsolókészüléket.

Milyen érintkezői vannak a A9E18031 típusnak?

Ez a kivitel 1 NC érintkező-összetétellel készül.

Milyen színű a működtető gomb?

A gomb színe piros.

Van rajta visszajelzés?

Ez a kivitel LED-es visszajelzés nélküli. Ha visszajelzésre is szükség van, a sorozat világító nyomógombos változata javasolt.

Mekkora áramot bír?

Névleges üzemi árama 20 A, üzemi feszültsége 250 V AC, elektromos élettartama AC-22 kategóriában 30 000 kapcsolás.

Hány modul helyet foglal?

A nyomógomb 1 modul (18 mm) helyet foglal a 35 mm-es DIN sínen, mérete 82×18×71,5 mm.
