Schneider Electric A9N26914 ACTI9 iOF segédérintkező, C120/C60H-DC, 2-100mA, 24-250VAC, 24-220VDC, alsó bekötés

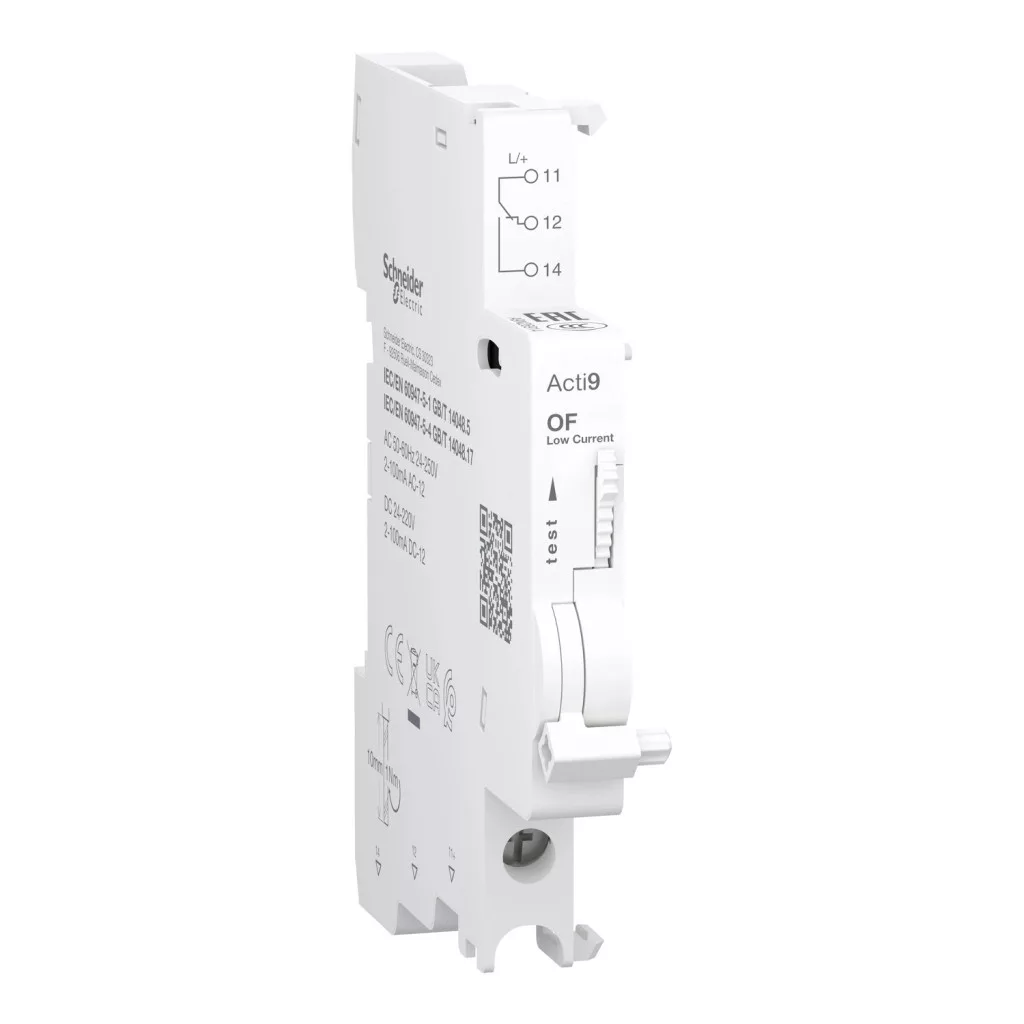

Schneider Electric Acti9 iOF jelzőérintkező (segédérintkező) – A9N26914

A Schneider Electric Acti9 A9N26914 jelzőérintkező (segédérintkező) egy DIN sínre pattintható kiegészítő modul, amely a megszakító érintkezőinek helyzetét (BE/KI) jelzi távolról. A készülék a megszakító bal oldalára kapcsolható, így a jelzés a kapcsolószekrényből vezérlőrendszerbe, jelzőlámpára vagy épületfelügyeleti rendszerbe továbbítható. Acti9 C120, C60H-DC, C60SP és xC60 készülékekhez.

A modulban 1 db váltóérintkező található, kapcsolható árama 2…100 mA / 24…240 V AC és 24…230 V DC tartományban. A bekötés alul, a fenéklap felőli csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m, a csupaszítási hossz 9 mm. Névleges szigetelési feszültsége 500 V, lökőfeszültség-állósága 4 kV. A készülék daisy chain elrendezésben akár 100 eszközig sorba fűzhető, így nagyobb elosztókban is egyszerűen kialakítható a gyűjtött jelzés.

Műszaki jellemzők

• Cikkszám: A9N26914
• Termékcsalád: Schneider Electric Acti 9
• Típus: iOF jelzőérintkező (segédérintkező)
• Érintkezők: 1 C/O (1 db váltóérintkező)
• Kapcsolható áram: 2…100 mA / 24…240 V AC és 24…230 V DC tartományban
• Üzemi feszültség: 24…250 V AC, 24…220 V DC
• [Ui] névleges szigetelési feszültség: 500 V
• [Uimp] lökőfeszültség-állóság: 4 kV
• Bekötés: alsó (fenéklap felőli) csavaros bekötés
• Csatlakozás: Csavaros sorkapocs (fenéklap): 1 × 0,5…2,5 mm² merev, 2 × 1,5 mm² rugalmas vagy érvéghüvelyes
• Vezetékcsupaszítás hossza: 9 mm
• Meghúzási nyomaték: 1 N·m
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 9 mm, azaz fél modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín kompatibilitás: felső oldalon
• Védettség: IP20
• Üzemmód: daisy chain, akár 100 készülék sorba fűzhető
• Méretek (magasság × szélesség × mélység): 85,3×9×68 mm
• Tömeg: 30 g
• Szín: fehér
• Üzemi hőmérséklet: -25…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-5-1, EN/IEC 60947-5-5 és DIN VDE 0660 200. rész

Kompatibilitás

• Acti 9 C120
• Acti 9 C60H RCBO
• Acti 9 SW60-DC
• Acti 9 C60SP
• Acti 9 xC60

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távjelzése
• Megszakító BE/KI állapotának visszajelzése kezelőpultra vagy jelzőlámpára
• Épületfelügyeleti (BMS) és PLC rendszerekhez illesztett állapotjelzés
• Nagy készülékszámú elosztók gyűjtött jelzése daisy chain bekötéssel
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a kiesés gyors beavatkozást igényel

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9N26914?

Az A9N26914 egy segédérintkező modul, amely a megszakító érintkezőinek helyzetét (BE/KI) jelzi távolról. A jelzést potenciálmentes érintkezőn keresztül adja tovább, így jelzőlámpa, PLC vagy épületfelügyeleti rendszer közvetlenül fogadhatja.

Hány modulhelyet foglal el a szekrényben?

A készülék 9 mm széles, ami fél modulnak felel meg (1 modul = 17,5–18 mm). Teljes mérete 85,3×9×68 mm (magasság × szélesség × mélység), tömege 30 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés alul, a fenéklap felőli csavaros sorkapcsokon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

Acti9 C120, C60H-DC, C60SP és xC60 készülékekhez. A pontos illeszkedést a megszakító típusjelének ellenőrzésével érdemes megerősíteni: Acti 9 C120, Acti 9 C60H RCBO, Acti 9 SW60-DC, Acti 9 C60SP, Acti 9 xC60.

Mekkora terhelés köthető az érintkezőre?

A kapcsolható áram 2…100 mA / 24…240 V AC és 24…230 V DC tartományban. Ennél nagyobb terhelés esetén közbeiktatott relé alkalmazása szükséges.

Milyen környezetben üzemeltethető?

Az üzemi környezeti hőmérséklet -25…70 °C, a tárolási hőmérséklet -40…85 °C, védettsége IP20. A készülék száraz beltéri elosztószekrénybe való.

Mi a különbség az iOF, az iSD és az iSD-OF modul között?

Az iOF az érintkezők helyzetét (BE/KI) jelzi, az iSD kizárólag a hibából eredő kioldást, az iSD-OF pedig mindkettőt egyetlen modulban. Azonos készülékcsaládhoz elérhető változatok: A9N26917 Acti9 iSD (1 C/O).
