Schneider Electric, Acti9, A9A26946, Munkaáramú kioldó segédérintkező , Nyitás/zárás segédérintkezővel 100-415 V (AC),110-130 V (DC) ACTI9 iMX+OF(Schneider A9A26946)

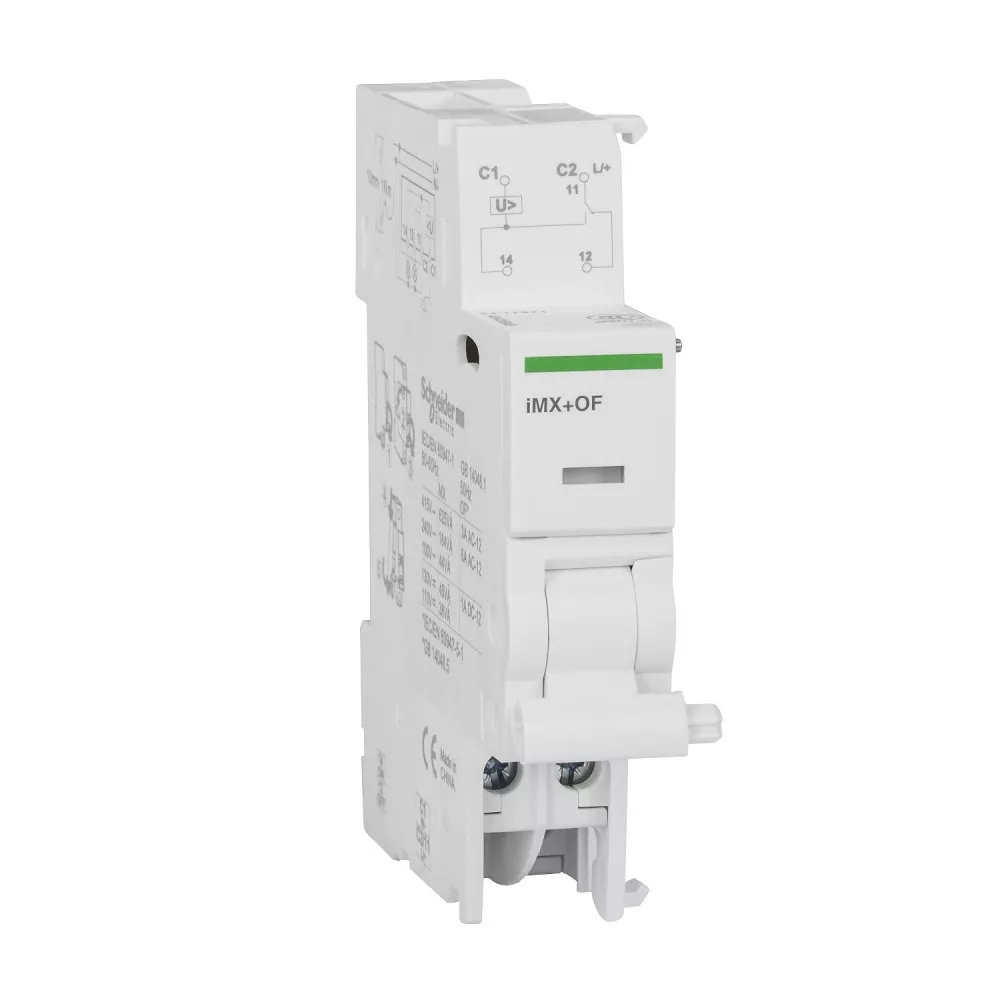

Schneider Electric Acti9 iMX-OF munkaáramú kioldó jelzőérintkezővel – A9A26946

A Schneider Electric Acti9 A9A26946 munkaáramú kioldó jelzőérintkezővel egy DIN sínre pattintható kioldóegység, amely külső vezérlőjelre azonnal kioldja a hozzá kapcsolt megszakítót, és beépített jelzőérintkezőjén keresztül vissza is jelzi a megszakító érintkezőinek helyzetét. A modul a megszakító bal oldalára kapcsolható, és a főáramkörtől független vezérlőáramkörről működik, így a lekapcsolás kezelőpultról, épületfelügyeleti rendszerből vagy biztonsági körből is kezdeményezhető.

Vezérlőáramkörének feszültsége 110…415 V AC (50/60 Hz), 110…130 V DC. A beépített 1 C/O jelzőérintkező kapcsolható árama AC-12: 6 A / 100…230 V AC, 3 A / 415 V AC; DC-12: 1 A / 130 V DC, így jelzőlámpa, PLC bemenet vagy épületfelügyeleti rendszer közvetlenül csatlakoztatható rá. A működést helyi művelet jelző mutatja.

Műszaki jellemzők

• Cikkszám: A9A26946
• Termékcsalád: Schneider Electric Acti 9
• Típus: iMX-OF munkaáramú kioldó jelzőérintkezővel
• [Uc] vezérlőáramkör feszültsége: 110…415 V AC (50/60 Hz), 110…130 V DC
• Jelzőérintkező: 1 C/O (váltóérintkező)
• Jelzőérintkező kapcsolható árama: AC-12: 6 A / 100…230 V AC, 3 A / 415 V AC; DC-12: 1 A / 130 V DC
• Helyi jelzés: művelet jelző
• Szerelés: Klipszes rögzítés a megszakító bal oldalára, DIN sínre
• Beépítési szélesség: 18 mm, azaz 1 modul (1 modul = 17,5–18 mm)
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: felső oldalon
• Csatlakozás: Bilincses csatlakozó: 1 × 6 mm² merev, 2 × 2,5 mm² merev, 1 × 4 mm² rugalmas, 2 × 2,5 mm² rugalmas érvéghüvellyel
• Meghúzási nyomaték: 1 N·m
• Tömeg: kb. 78 g
• Szín: fehér
• Üzemi hőmérséklet: -35…70 °C, tárolási hőmérséklet: -40…85 °C
• Szabványok: EN/IEC 60947-1 és EN/IEC 60664-1

Kompatibilitás

• Acti 9 iC60H RCBO
• Acti 9 iC60L
• Acti 9 iC60H2 RCBO
• Acti 9 iC60 RCBO
• Acti 9 iKQE RCBO
• Acti 9 iCVm40
• Acti 9 iCVr40
• Acti 9 iDDm40

Felhasználási területek

• Lakossági, kereskedelmi és ipari elosztószekrények távlekapcsolása
• Távoli kikapcsolás kezelőpultról, gombról vagy épületfelügyeleti rendszerből
• Tűzjelző vagy gázérzékelő jelére történő automatikus áramtalanítás
• Kioldás és érintkezőállapot együttes visszajelzése PLC vagy BMS rendszer felé
• Szerverszobák, hűtés- és szivattyúkörök felügyelete, ahol a szabályozott lekapcsolás követelmény

Gyakori kérdések

Mire való a Schneider Electric Acti9 A9A26946?

Az A9A26946 egy kioldóegység, amely külső vezérlőjelre azonnal kioldja a hozzá kapcsolt megszakítót, és beépített jelzőérintkezőjén keresztül vissza is jelzi a megszakító érintkezőinek helyzetét. A modul önmagában nem véd a túláram ellen: mindig a hozzá kapcsolt megszakítóval együtt működik.

Mekkora vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 110…415 V AC (50/60 Hz), 110…130 V DC. Ettől eltérő feszültségű hálózathoz a család másik feszültségváltozatát kell választani.

Hány modulhelyet foglal el a szekrényben?

A készülék 18 mm széles, ami 1 modulnak felel meg (1 modul = 17,5–18 mm). Tömege kb. 78 g.

Hogyan kell felszerelni?

A modul klipszes rögzítéssel, szerszám nélkül pattintható a megszakító bal oldalára, a DIN sínre. A bekötés bilincses csatlakozókon történik, a meghúzási nyomaték 1 N·m.

Milyen készülékekkel kompatibilis?

A kioldó az Acti9 iC60 készülékcsaládhoz készült. Illeszkedő típusok többek között: Acti 9 iC60H RCBO, Acti 9 iC60L, Acti 9 iC60H2 RCBO, Acti 9 iC60 RCBO, Acti 9 iKQE RCBO.

Mi a különbség a munkaáramú és a nullfeszültség kioldó között?

A munkaáramú (iMX) kioldó akkor kapcsol le, amikor feszültséget kap a vezérlőkörén, a nullfeszültség (iMN) kioldó pedig akkor, amikor a vezérlőfeszültség megszűnik. Biztonsági körökhöz általában a nullfeszültségű megoldás az alkalmasabb, mert a vezetékszakadást is lekapcsolásként kezeli.

Milyen más változatban érhető el ez a kioldó?

A család több vezérlőfeszültséggel és működési elvvel is elérhető, például: A9A26947 Acti9 iMX-OF, 48 V AC / DC, A9A26948 Acti9 iMX-OF, 12…24 V AC / DC, A9A26476 Acti9 iMX, 110…415 V AC / 110…130 V DC.
