Schneider A9C18195 ACTI9 iMDU segédérintkező, Reflex iC60 és RCA készülékekhez

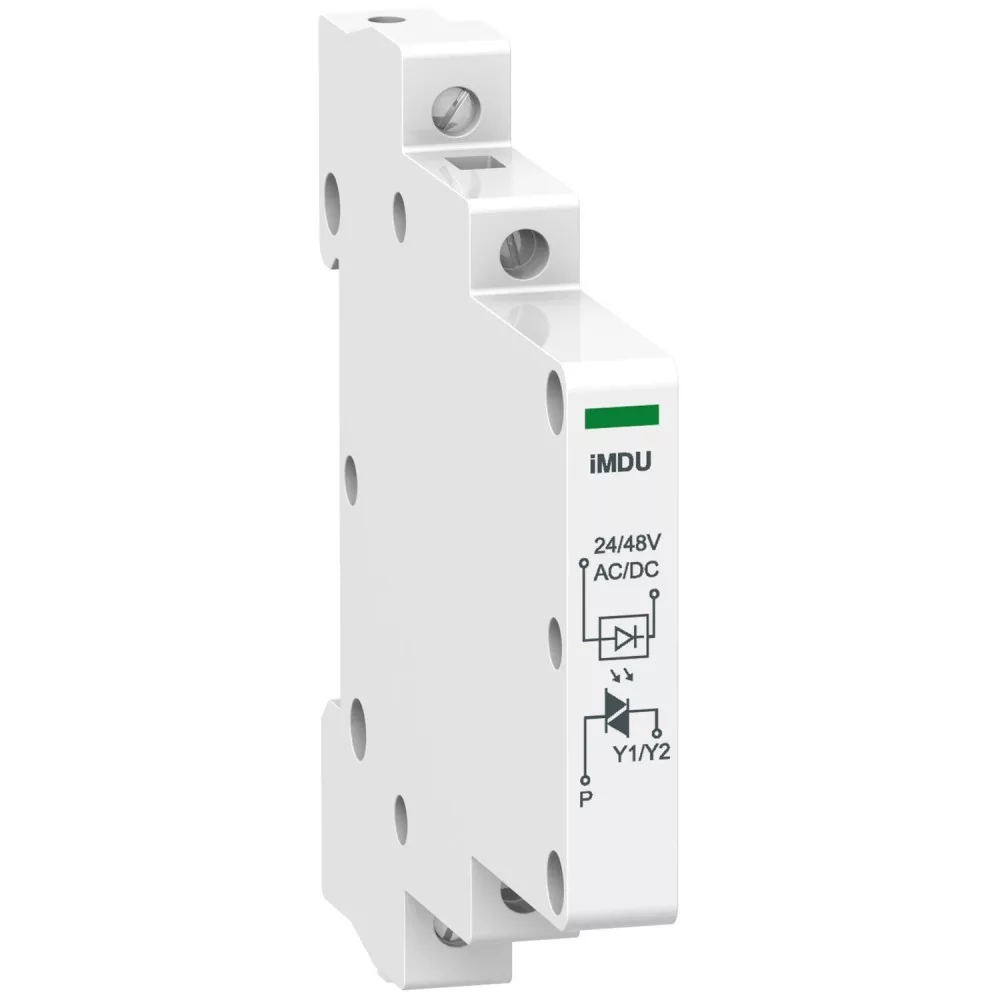

Schneider Electric Acti9 iMDU feszültségadapter Reflex iC60 és RCA készülékekhez

A Schneider Electric Acti9 iMDU feszültségadapter lehetővé teszi, hogy a Reflex iC60 és az RCA távműködtető készülékeket törpefeszültségű, 24…48 V AC vagy DC vezérlőjelről működtessék. Az A9C18195 típusjelű modul a készülék mellé, 35 mm-es szimmetrikus DIN sínre rögzíthető.

A modul szélessége mindössze fél modul (9 mm), mérete 78×9×74 mm, tömege 53 g, névleges szigetelési feszültsége 500 V, lökőfeszültség-állósága 6 kV. Segédkapcsai alagút típusúak, 1,5 mm² vezetőt fogadnak, az ajánlott meghúzási nyomaték 1 N.m.

Műszaki jellemzők

• Típus: Acti9 iMDU feszültségadapter
• Funkció: Törpefeszültségű vezérlőjel illesztése Reflex iC60 és RCA készülékekhez
• Vezérlőáramkör feszültsége (Uc): 24…48 V AC/DC
• Kompatibilitás: Acti9 Reflex iC60, Acti9 RCA
• Névleges szigetelési feszültség (Ui): 500 V
• Lökőfeszültség-állóság (Uimp): 6 kV
• Csatlakozás: Alagút típusú segédkapcsok, 1,5 mm²
• Vezetékcsupaszítás hossza: 6 mm
• Meghúzási nyomaték: 1 N.m
• Szélesség: 9 mm (fél modul)
• Méretek: 78×9×74 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Védettség: IP20 (moduláris szekrényben IP40)
• Tömeg: 0,053 kg

Felhasználási területek

• Törpefeszültségű vezérlőrendszerről működtetett megszakítók
• Épületautomatikai rendszer 24 V-os kimeneteinek illesztése
• Biztonsági és tűzjelző rendszerek általi távoli lekapcsolás
• Reflex iC60 és RCA készülékek vezérlési lehetőségeinek bővítése
• Ipari vezérlőszekrények kisfeszültségű jelrendszerének illesztése

Gyakori kérdések

Mire való az iMDU adapter?

A 24…48 V AC vagy DC törpefeszültségű vezérlőjelet illeszti a Reflex iC60 és az RCA készülékekhez, amelyek eredetileg hálózati feszültségű vezérlést várnak.

Melyik készülékekhez való?

Az Acti9 Reflex iC60 és az Acti9 RCA távműködtető segédrelékhez.

Milyen vezérlőfeszültséggel működik?

A vezérlőáramkör feszültsége 24…48 V AC vagy DC.

Mennyi helyet foglal a szekrényben?

A modul fél modul, azaz 9 mm széles, magassága 78 mm, mélysége 74 mm.

Mekkora vezeték köthető be?

Az alagút típusú segédkapcsok 1,5 mm² keresztmetszetű vezetőt fogadnak, a nyomaték 1 N.m.

Utólag is felszerelhető?

Igen, a modul a már beépített készülék mellé is felhelyezhető, feszültségmentes állapotban.
