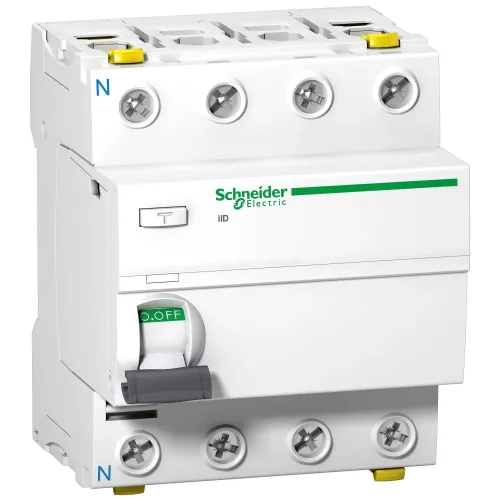

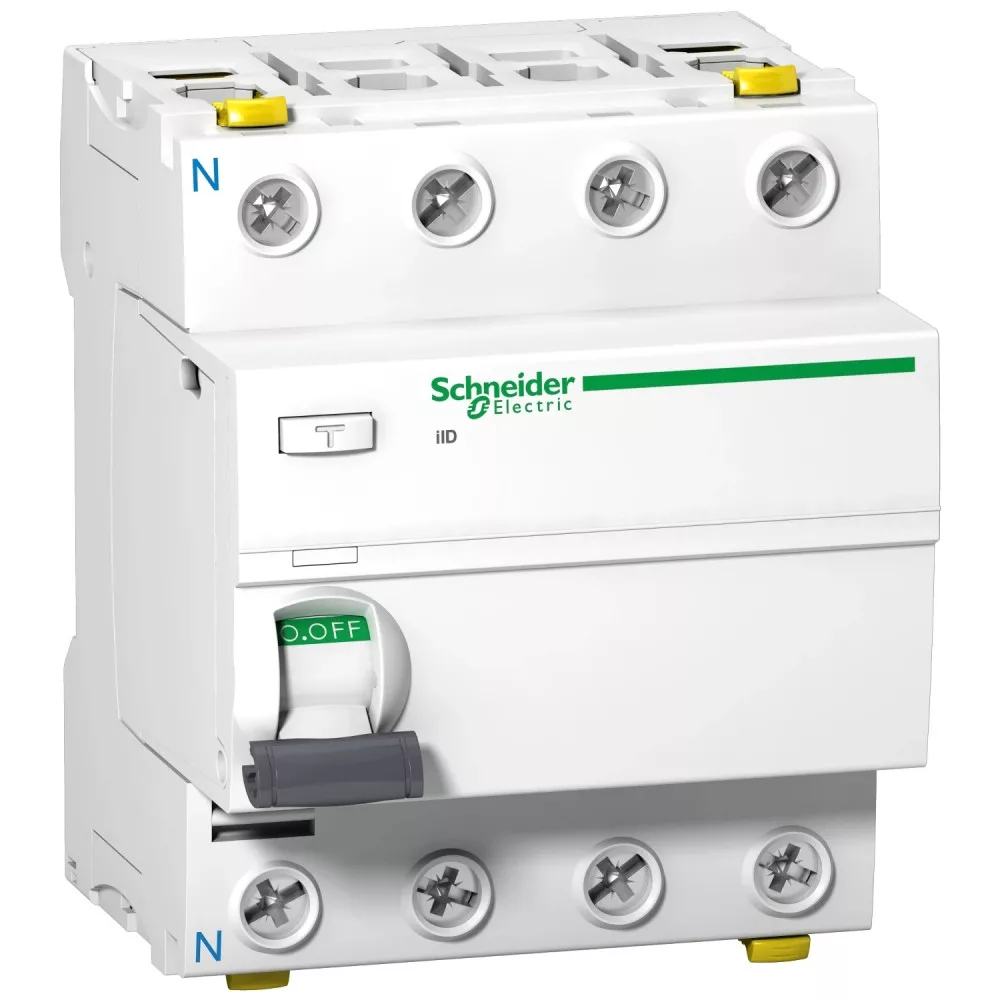

Schneider A9Z81463 ACTI9 iID THV áram-védőkapcsoló, A osztály, 4P, 63A, 30mA

Schneider Electric Acti9 iID THV áram-védőkapcsoló, A osztály, 4P, 63 A, 30 mA

A Schneider Electric Acti9 iID THV sorozatú áram-védőkapcsoló a kisfeszültségű elosztás érintés- és tűzvédelmi feladatait látja el. Az A9Z81463 típusjelű, 4 pólusú készülék 63 A névleges áramot kapcsol, szivárgóáram-érzékenysége 30 mA, érzékelése A típusú, vagyis a váltakozó áramú hibaáramok mellett a lüktető egyenáramú összetevőket is felismeri.

A THV kivitel névleges üzemi feszültsége 400…440 V AC, ezért olyan hálózatokon is használható, ahol a feszültség tartósan a szokásos érték felett marad. A kioldás feszültségfüggetlen technológiával működik, a készülék azonnali kioldású. Mérete 91×72×73 mm, tömege 0,37 kg, 35 mm-es DIN sínre pattintható, és a szekrényben 4 modul helyet foglal.

Műszaki jellemzők

• Típus: Acti9 iID THV áram-védőkapcsoló (RCCB)
• Pólusszám: 4P (nulla a bal oldalon)
• Névleges áram (In): 63 A
• Szivárgóáram-érzékenység: 30 mA
• Földzárlatvédelmi osztály: A típus
• Kioldás jellege: Pillanatnyi
• Hálózat típusa: AC, 50/60 Hz
• Névleges üzemi feszültség (Ue): 400…440 V AC 50/60 Hz
• Kioldási technológia: Feszültségfüggetlen
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Feltételes rövidzárlati áram: 10 kA
• Szakítóképesség: Idm 1500 A / Im 1500 A
• Szélesség: 4 modul (72 mm)
• Méretek: 91×72×73 mm (magasság × szélesség × mélység)
• Tömeg: 0,37 kg
• Csatlakozás: Kettős, elöl, 1…35 mm² merev vezetőig
• Meghúzási nyomaték: 3,5 N.m
• Mechanikai élettartam: 20 000 kapcsolás
• Elektromos élettartam: 15 000 kapcsolás
• Szín: Fehér (RAL 9003)
• Védettség: IP20 (moduláris szekrényben IP40)
• Szabvány: MSZ EN 61008-1, EN/IEC 61008-2-1
• Szerelés: 35 mm-es DIN sín, pattintós rögzítés

Felhasználási területek

• Lakó- és középületek elosztószekrényei, ahol a hálózati feszültség tartósan magasabb lehet a névlegesnél
• Érintésvédelmi kiegészítő védelem emberre (30 mA)
• Ipari és mezőgazdasági kisfeszültségű elosztás 400…440 V AC hálózaton
• Váltakozó áramú és lüktető egyenáramú összetevőt tartalmazó áramkörök (A típusú érzékelés)
• Végáramkörök és almenő ágak közvetlen védelme

Gyakori kérdések

Mit véd az áram-védőkapcsoló?

A készülék a hálózatból elfolyó szivárgóáramot figyeli, és 30 mA szinten kioldva választja le az áramkört. Túlterhelés és zárlat ellen nem véd, ezért mindig kismegszakítóval együtt kell alkalmazni.

Mit jelent az A típusú érzékelés?

Az A típusú áram-védőkapcsoló a szinuszos váltakozó áramú szivárgóáramok mellett a lüktető egyenáramú összetevőt tartalmazó hibaáramokat is érzékeli, amelyek elektronikus tápegységeket tartalmazó fogyasztóknál jellemzőek.

Miben más ez a készülék a szokásos áram-védőkapcsolótól?

A THV kivitel névleges üzemi feszültsége 400…440 V AC, így a szokásosnál magasabb hálózati feszültséget is elviseli. A kioldás feszültségfüggetlen, tehát nullavezető-hiba esetén is működik.

Hány modul helyet foglal a szekrényben?

A 4 pólusú készülék 4 modul, azaz 72 mm széles, magassága 91 mm, mélysége 73 mm. 35 mm-es DIN sínre pattintható.

Mekkora vezeték köthető be?

Az elülső kettős csatlakozókapcsok 1…35 mm² keresztmetszetű merev vezetőt fogadnak, az ajánlott meghúzási nyomaték 3,5 N.m.

Milyen gyakran kell tesztelni?

A készülék előlapján lévő teszt gombot a szabványos ajánlás szerint félévente célszerű megnyomni: a helyesen működő készülék azonnal lekapcsol.
