Schneider Electric A9Z51425 ACTI9 iID EV áram-védőkapcsoló, B osztály, 4P, 25A, 30mA

Schneider Electric Acti9 iID EV A9Z51425 áram-védőkapcsoló (Fi-relé) – B típusú, 4P, 25 A, 30 mA

Az Acti9 iID EV A9Z51425 egy háromfázisú, 4P kivitelű áramvédő kapcsoló (RCCB), amely a fázis- és nullavezetők közötti áramkülönbséget figyeli, és 30 mA szivárgóáram elérésekor lekapcsolja a védett áramkört. Névleges árama 25 A, üzemi feszültsége 400 V AC, hálózati frekvenciája 50 Hz. Kioldása feszültségfüggetlen, így a védelmi funkció a hálózati feszültség kimaradása esetén is működik.

A készülék B-EV (elektromos jármű) típusú kivitelű: a szinuszos váltakozó és a lüktető egyenáramú összetevők mellett a sima egyenáramú hibaáramot is érzékeli. Erre az elektromos járművek töltésénél van szükség, mert a jármű fedélzeti töltője egyenáramú hibaáramot juttathat a hálózatra, amelyet az A típusú Fi-relék nem érzékelnek, sőt a telítődés miatt működésképtelenné is válhatnak. A B-EV kivitel az IEC/EN 62423 szerinti B típusú áramvédelmet nyújtja, kifejezetten töltőállomásokhoz optimalizálva.

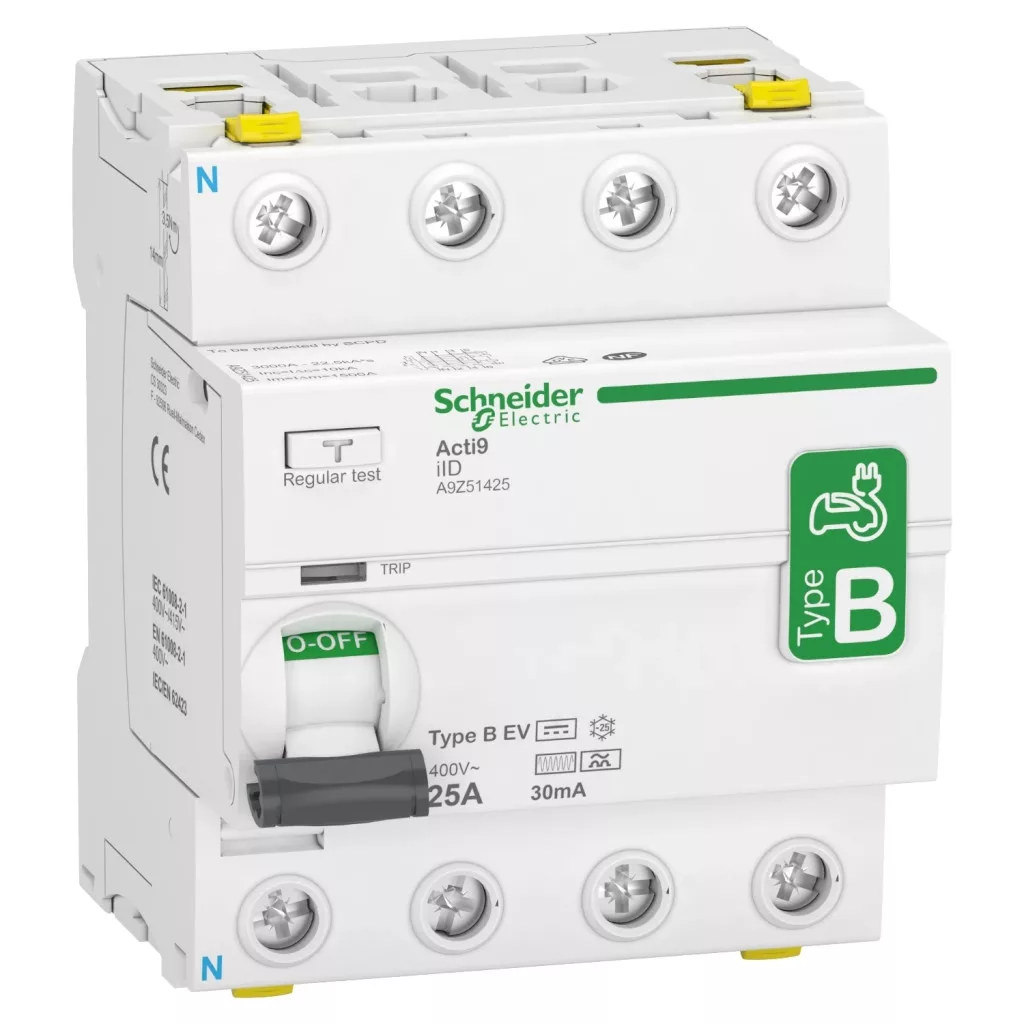

Az A9Z51425 háromfázisú (Mode 3, ~11–22 kW) töltőpontok betáplálásának védelmére alkalmas. 4 modul szélességű (1 modul = 17,5-18 mm), mérete 88x72x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Elülső oldalán kettős csatlakozó fogadja a vezetőket 1…35 mm² merev, illetve 1…25 mm² hajlékony vagy érvéghüvelyes kivitelben. Előlapján szétkapcsolásjelző és ON/OFF állapotjelzés található, a kapcsolókar lakatolható, a tesztgomb pedig lehetővé teszi a védelmi funkció rendszeres ellenőrzését.

Fő műszaki jellemzők

• Gyártói cikkszám: A9Z51425
• Termékcsalád: Acti 9 / Acti9 iID EV
• Termék típusa: Áramvédős kismegszakító (RCCB) – áram-védőkapcsoló (Fi-relé)
• Készülék alkalmazása: elektromos autó töltőállomás
• Pólusszám: 4P (bal oldali nulla helyzet)
• Névleges áram (In): 25 A
• Szivárgóáram-érzékenység (IΔn): 30 mA
• Földzárlatvédelmi osztály: B-EV (elektromos jármű) típusú
• Kioldás jellege: pillanatnyi (azonnali)
• Kioldási technológia: feszültségfüggetlen
• Hálózat típusa: AC, 50 Hz
• Névleges üzemi feszültség (Ue): 400 V AC
• Névleges szigetelési feszültség (Ui): 500 V
• Lökőfeszültség-állóság (Uimp): 6 kV
• Névleges szakító- és teherbíró képesség: Idm/Im 1500 A
• Feltételes rövidzárlati áram: 10 kA
• Modulszélesség: 4 modul (1 modul = 17,5-18 mm)
• Méret (magasság × szélesség × mélység): 88x72x73 mm
• Tömeg: 0,415 kg
• Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
• Csatlakozás: kettős csatlakozó, 1…35 mm² merev / 1…25 mm² hajlékony
• Csupaszítási hossz: 14 mm, meghúzási nyomaték 3,5 N.m
• Helyi jelzés: szétkapcsolásjelző és ON/OFF állapotjelzés
• Védettség: IP20 (moduláris szekrénybe építve IP40), ütésállóság IK05
• Túlfeszültségi kategória: IV, szennyezettségi fok 3
• Mechanikai élettartam: 20000 ciklus, elektromos élettartam 15000 ciklus
• Üzemi hőmérséklet: -25…60 °C
• Szín: Fehér (RAL 9003)
• Minőségi címkék: VDE, NF
• Szabványok: MSZ EN 61008-1, EN/IEC 61008-2-1, IEC/EN 62423

Tipikus felhasználási területek

• Elektromos autó töltőállomások (háromfázisú (Mode 3, ~11–22 kW) töltőpontok) áramvédelme
• Fali töltőboxok és oszlopos töltőpontok betáplálásának védelme
• Flottatöltő és kereskedelmi töltőpark áramköreinek védelme
• Olyan áramkörök védelme, ahol sima egyenáramú hibaáram is felléphet
• Acti 9 rendszerű moduláris elosztószekrények szerelése 35 mm-es DIN sínre

Gyakori kérdések

Miért kell B típusú Fi-relé az elektromos autó töltőjéhez?

Az elektromos jármű fedélzeti töltője sima egyenáramú hibaáramot juttathat a hálózatra. Ezt az A típusú áramvédő kapcsoló nem érzékeli, és a mágneses telítődés miatt akár működésképtelenné is válhat. A B típusú kivitel a váltakozó, a lüktető egyenáramú és a sima egyenáramú hibaáramot egyaránt érzékeli.

Mekkora az A9Z51425 névleges árama és érzékenysége?

Az A9Z51425 névleges árama 25 A, szivárgóáram-érzékenysége 30 mA, üzemi feszültsége 400 V AC, 50 Hz frekvencián.

Mit jelent a B-EV osztály?

A B-EV a B típusú áramvédelem elektromos járművekhez optimalizált változata, amely az IEC/EN 62423 szerinti B típusú érzékelést nyújtja töltőállomási alkalmazásra. A kioldás feszültségfüggetlen, vagyis segédfeszültség nélkül is működik.

Hány modul szélességű és hogyan szerelhető az A9Z51425?

A készülék 4 modul szélességű (1 modul = 17,5-18 mm), mérete 88x72x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre.

Milyen vezetők köthetők be?

A kettős csatlakozóba 1…35 mm² merev, illetve 1…25 mm² hajlékony vagy érvéghüvelyes vezető köthető, 14 mm csupaszítási hosszal és 3,5 N.m meghúzási nyomatékkal.

Helyettesíti-e ez a készülék a kismegszakítót?

Nem. Az áramvédő kapcsoló kizárólag a szivárgóáram ellen véd, túláram és zárlat ellen nem. Ezért a védett áramkörbe kismegszakítót is be kell építeni; a feltételes rövidzárlati áram 10 kA, a névleges áram pedig legfeljebb 25 A lehet.
