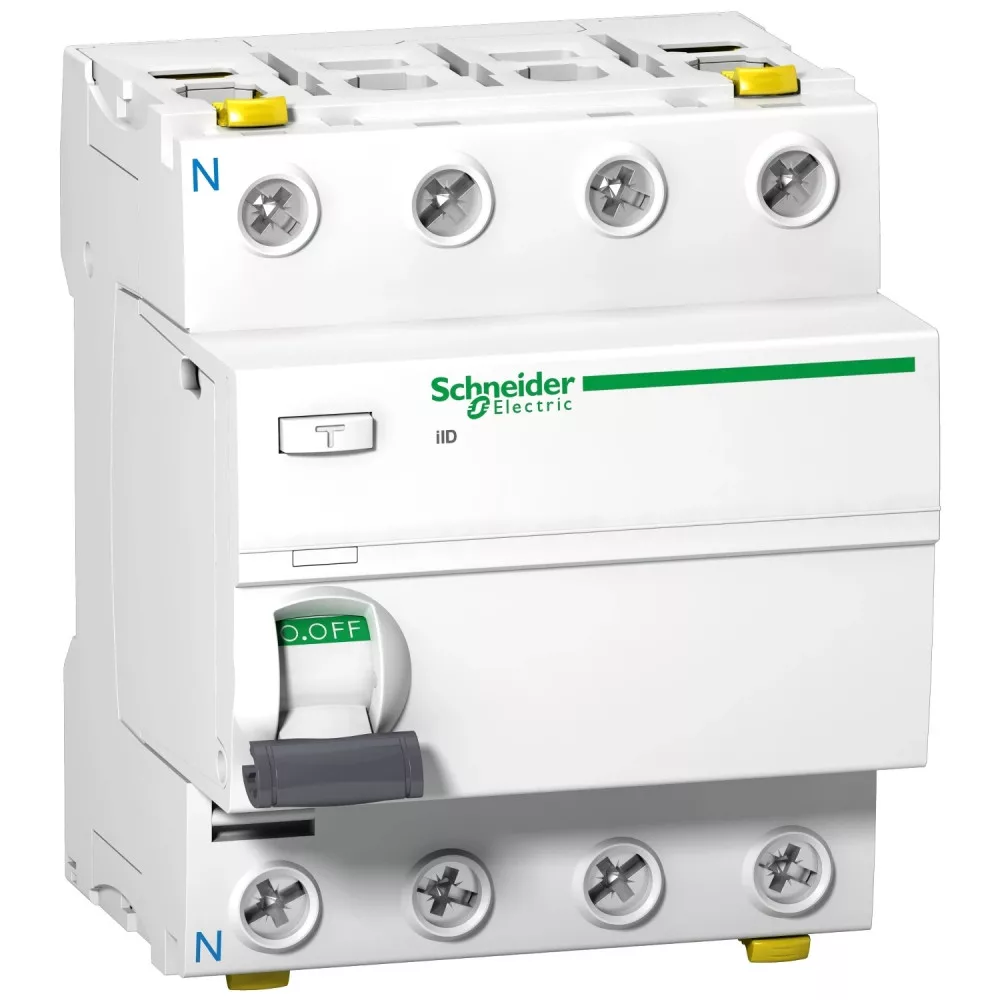

Schneider A9Z25491 ACTI9 iID áram-védőkapcsoló, A osztály, 4P, 100A, 300mA-S

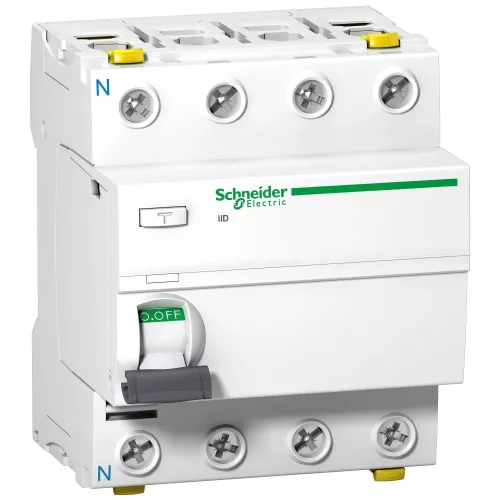

Schneider Electric Acti9 iID A9Z25491 áram-védőkapcsoló (Fi-relé) – 4P, 100 A, 300 mA, A típusú

Az Acti9 iID A9Z25491 egy háromfázisú, 4P kivitelű áramvédő kapcsoló (RCCB), amely a hálózat és a föld között fellépő szivárgóáramot figyeli, és 300 mA elérésekor lekapcsolja a védett áramkört. Névleges árama 100 A, üzemi feszültsége 400…440 V AC, hálózati frekvenciája 50/60 Hz. Kioldása feszültségfüggetlen, vagyis a védelmi funkció a hálózati feszültség kimaradása esetén is működik.

A készülék A típusú érzékelésű, így a szinuszos váltakozó szivárgóáramok mellett a lüktető egyenáramú összetevőket is érzékeli – ez az elektronikus tápegységek, LED-es világítás, inverteres klímák és háztartási gépek miatt ma már alapkövetelmény. A 300 mA-es érzékenységet fő- és alelosztókban, tűzvédelmi célú áramvédelemként alkalmazzák, ahol a szigetelési hibából eredő zárlati melegedést kell megelőzni. A kioldás jellege szelektív (S) késleltetett: a készülék rövid késleltetéssel működik, ezért fő védelemként sorba kapcsolható a végáramköri Fi-relék elé, és biztosítja a szelektivitást, azaz hiba esetén csak az érintett áramkör kapcsol le.

Az A9Z25491 4 modul szélességű (1 modul = 17,5-18 mm), mérete 91x72x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Elülső oldalán kettős csatlakozó fogadja a vezetőket 1…35 mm² merev, illetve 1…25 mm² hajlékony vagy érvéghüvelyes kivitelben. Az érintkezők helyzetjelzővel rendelkeznek, a kapcsolókar lakatolható, a tesztgomb pedig lehetővé teszi a védelmi funkció rendszeres ellenőrzését.

Fő műszaki jellemzők

• Gyártói cikkszám: A9Z25491
• Termékcsalád: Acti 9 / Acti9 iID
• Termék típusa: Áramvédős kismegszakító (RCCB) – áram-védőkapcsoló (Fi-relé)
• Pólusszám: 4P (bal oldali nulla helyzet)
• Névleges áram (In): 100 A
• Szivárgóáram-érzékenység (IΔn): 300 mA
• Földzárlatvédelmi osztály: A típusú
• Kioldás jellege: szelektív (S) késleltetett
• Kioldási technológia: feszültségfüggetlen
• Hálózat típusa: AC, 50/60 Hz
• Névleges üzemi feszültség (Ue): 400…440 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC 50/60 Hz
• Lökőfeszültség-állóság (Uimp): 6 kV
• Névleges szakító- és teherbíró képesség: Idm/Im 1500 A
• Feltételes rövidzárlati áram: 10 kA
• Modulszélesség: 4 modul (1 modul = 17,5-18 mm)
• Méret (magasság × szélesség × mélység): 91x72x73 mm
• Tömeg: 0,370 kg
• Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
• Csatlakozás: kettős csatlakozó, 1…35 mm² merev / 1…25 mm² hajlékony
• Csupaszítási hossz: 14 mm, meghúzási nyomaték 3,5 N.m
• Védettség: IP20 (moduláris szekrénybe építve IP40)
• Mechanikai élettartam: 20000 ciklus, elektromos élettartam 10000 ciklus
• Üzemi hőmérséklet: -25…60 °C
• Szín: Fehér (RAL 9003)
• Szabványok: MSZ EN 61008-1, EN/IEC 61008-2-1

Tipikus felhasználási területek

• Tűzvédelem és vagyonvédelem biztosítása ipari és kereskedelmi elosztóhálózatokon
• Háromfázisú fő- és alelosztók tűzvédelmi célú áramvédelme
• Frekvenciaváltós, elektronikus és ipari fogyasztók hálózatainak védelme
• Fő Fi-reléként a végáramköri áramvédő kapcsolók elé, szelektív lekapcsoláshoz
• Acti 9 rendszerű moduláris elosztószekrények szerelése 35 mm-es DIN sínre

Gyakori kérdések

Mire való az áram-védőkapcsoló (Fi-relé)?

Az áramvédő kapcsoló a fázis- és a nullavezetőn átfolyó áram különbségét figyeli. Ha a különbség eléri a beállított értéket – vagyis áram szivárog a föld felé – a készülék lekapcsolja az áramkört, megelőzve az áramütést és a szigetelési hibából eredő tüzet.

Mekkora az A9Z25491 névleges árama és érzékenysége?

Az A9Z25491 névleges árama 100 A, szivárgóáram-érzékenysége 300 mA, üzemi feszültsége pedig 400…440 V AC, 50/60 Hz frekvencián.

Mit jelent az A típusú (A osztályú) kivitel?

Az A típusú áramvédő kapcsoló a szinuszos váltakozó szivárgóáram mellett a lüktető egyenáramú összetevőt is érzékeli. Erre az elektronikus tápegységgel működő fogyasztók – LED-világítás, inverteres klíma, háztartási gépek – miatt van szükség.

Szelektív kioldású ez a készülék?

Igen, szelektív (S) kivitelű: rövid késleltetéssel működik, ezért fő védelemként sorba kapcsolható a végáramköri Fi-relék elé, így hiba esetén csak az érintett áramkör kapcsol le.

Hány modul szélességű és hogyan szerelhető az A9Z25491?

A készülék 4 modul szélességű (1 modul = 17,5-18 mm), mérete 91x72x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre.

Milyen vezetők köthetők be, és kell-e tesztelni a készüléket?

A kettős csatlakozóba 1…35 mm² merev, illetve 1…25 mm² hajlékony vagy érvéghüvelyes vezető köthető, 14 mm csupaszítási hosszal és 3,5 N.m meghúzási nyomatékkal. A védelmi funkció működését a tesztgombbal rendszeresen, javasoltan félévente érdemes ellenőrizni.
