Schneider Electric A9XPN648 ACTI9 iDT fésűs gyűjtősín, 48 modulos, 1P-N

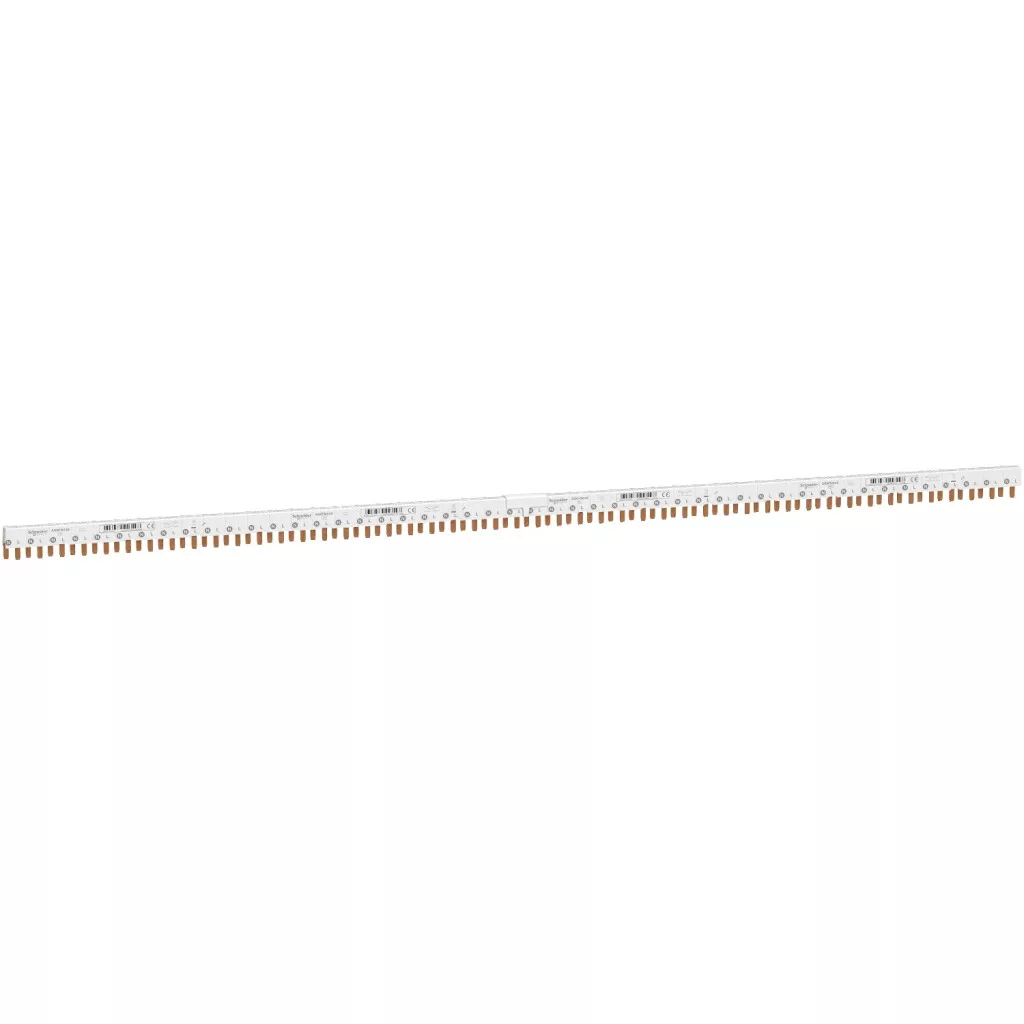

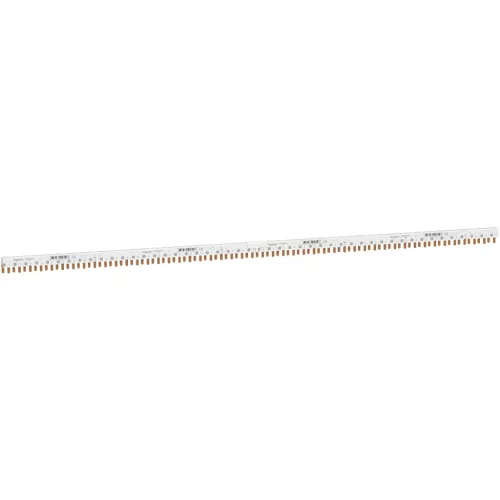

Schneider Electric Acti9 iDT40 fésűs gyűjtősín, 1P+N, 80 A, 48 modul – A9XPN648

Az A9XPN648 a Schneider Electric Acti9 iDT40 rendszerének darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, kombinált áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A fázis és a nulla közötti csatlakozótüske-osztás 9 mm, ezért az egy modulhelyen belül két csatlakozási pontot igénylő 1P+N készülékekhez is illeszkedik.

A sín 1P+N kiosztású, elosztástípusa N L, és 48 db 1P+N (2 pólusú) készülék fogadására alkalmas. Kivitele egyenes, azonos kiosztású utakkal. Hossza 48 modul (862 mm), az utak közötti távolság 18 mm, névleges üzemi árama 80 A, színe fehér (RAL 9003). Vágható, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 1L + N
• Kiosztás: 1P+N
• Elosztás típusa: N L
• Kivezetések: 48-as N + 1 L (48 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N
• Jelölés: N L
• Utak közötti távolság: 18 mm
• Csatlakozótüske-osztás: 9 mm fázis és nulla között
• Csatlakozás típusa: tüskés
• Hossz: 48 modul (862 mm)
• Névleges üzemi áram (Ie): 80 A (–40 °C)
• Névleges üzemi feszültség (Ue): 230 V AC (fázis/nulla)
• Névleges szigetelési feszültség (Ui): 400 V AC (IEC 61439-1)
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Szerelési mód: vízszintes
• Szerelési hely: felül, alagút típusú terminálok mellett
• Méret (ma x szé x mé): 29 x 862 x 16 mm
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 DT40, DT40 Vigi, ITG40, Vigi TG60, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iDT40K, iDD40K, iIL, iCVm40, iCVr40, iDDm40, Multi9 N40, Multi9 N40 Vigi
• Tömeg: 0,336 kg

Felhasználási területek

• Lakossági és társasházi elosztók kismegszakító-sorainak betáplálása
• Kombinált áram-védőkapcsolós (iDPN, iDT40, iC40) készüléksorok kialakítása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő elosztók bővítése, felújítása rendezett vezetékezéssel

Gyakori kérdések

Mire való az A9XPN648 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést jelent.

Hány készülék köthető rá?

A kiosztás 48-as N + 1 L, vagyis legfeljebb 48 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 18 mm, a sín hossza 48 modul (862 mm).

Mit jelent a 9 mm-es csatlakozásosztás?

Ez a sín a fázis és a nulla tüskéjét 9 mm-re helyezi egymástól, mert az iC40, iDT40 és iDPN családok 1P+N készülékei egyetlen 18 mm-es modulhelyen belül két csatlakozási pontot kérnek. A régebbi, 18 mm osztású iC60-as sínek erre nem alkalmasak.

Váltakoznak a fázisok a sín mentén?

Nem: a sín minden útja azonos kiosztású, a vezetők végig párhuzamosan futnak.

Milyen kiegészítő sávokat tartalmaz?

('Milyen bekötéssel táplálható be?', ('Milyen szerelési helyzetben használható?', 'Vízszintes szerelésű, a bekötés felül, alagút típusú terminálok mellett történik. Szigetelt kivitelű, végelemekkel és tüsketakarókkal kiegészítve eléri az IP20 szintet.'))

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 80 A (–40 °C), üzemi feszültsége 230 V AC (fázis/nulla), szigetelési feszültsége 400 V AC (IEC 61439-1). Kompatibilis családok: Acti 9 DT40, DT40 Vigi, ITG40, Vigi TG60, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iDT40K, iDD40K, iIL, iCVm40, iCVr40, iDDm40, Multi9 N40, Multi9 N40 Vigi.

Méretre vágható, és milyen tartozékok illenek hozzá?

Igen, az A9XPN648 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A sínvég lezárásához a A9X21094 véglezáró (1P+N), a fel nem használt tüskék lefedéséhez a A9XPT620 takarósapka (9 mm) való. Azonos rendszerű, másik kiosztású változat a A9XPN748.
