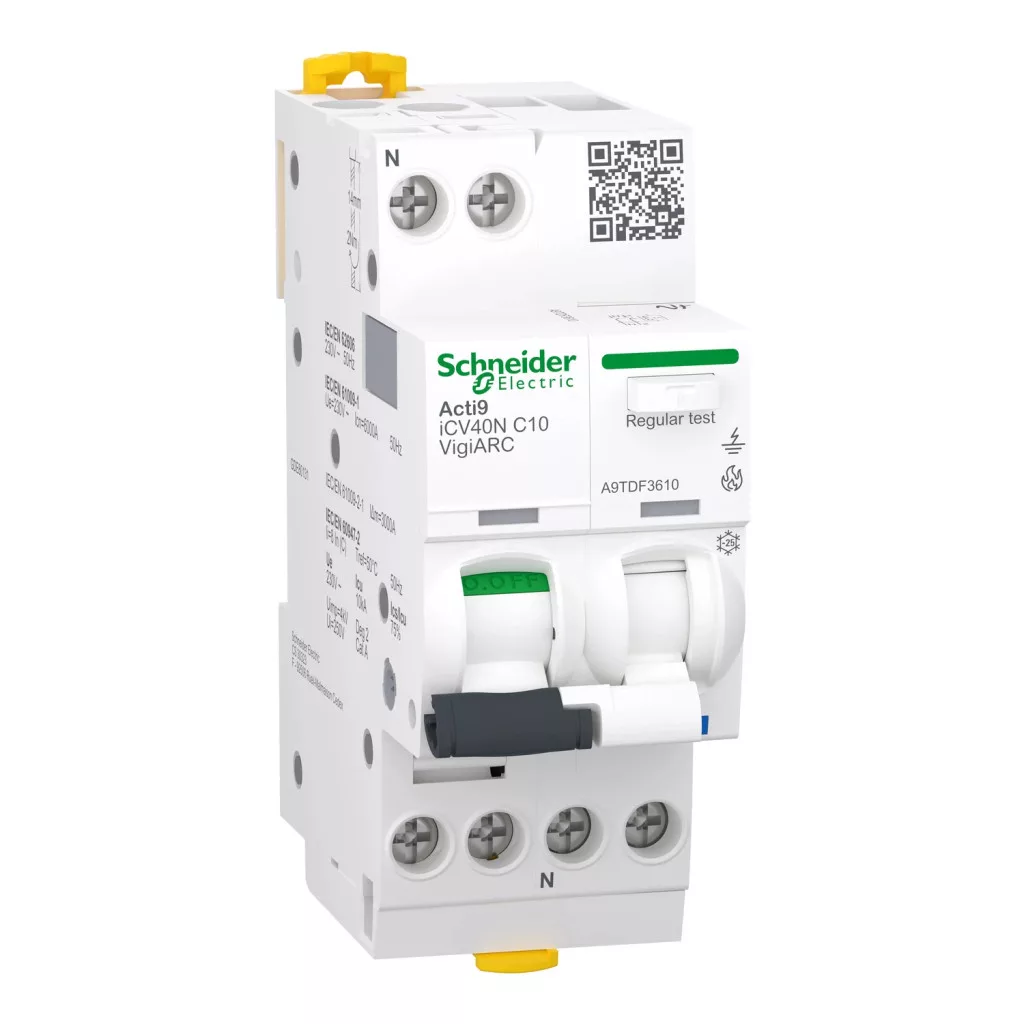

Schneider Electric Acti9 iCV40 ARC A9TDF3610 ívzárlat érzékelős áramvédős kismegszakító – 1P+N, C görbe, 10 A, 30 mA
Az Acti9 iCV40 ARC A9TDF3610 egy egyfázisú, 1P+N kivitelű kombinált védelmi készülék, amely három funkciót egyesít: ívzárlatvédelmet (AFDD) az EN/IEC 62606 szerint, túlterhelés és zárlat elleni védelmet termikus-mágneses kioldóegységgel, valamint 30 mA érzékenységű szivárgóáram-védelmet. Névleges árama 10 A, üzemi feszültsége 230 V AC, hálózati frekvenciája 50 Hz. Szivárgóáram-kioldása feszültségfüggetlen.
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
A szivárgóáram-védelem A-SI (Super Immunised) típusú kivitelű: A osztályú érzékelés mellett fokozott zavarvédettséggel rendelkezik, ezért ellenáll a tranziens túlfeszültségeknek és az elektronikus fogyasztók üzemszerű szivárgóáramának, így nem kapcsol le indokolatlanul. A 30 mA-es érzékenység közvetlen érintés elleni személyvédelmet (életvédelmet) biztosít.
A túláramvédelem C karakterisztikájú, a mágneses kioldás 5…10 × In tartományban működik. A C görbe a legelterjedtebb választás: elviseli a világítási, háztartási és kisebb motoros fogyasztók bekapcsolási áramlökését, mégis gyorsan lekapcsol zárlat esetén. A megszakítóképesség 6000 A (Icn), az üzemi zárlati megszakítóképesség 6000 A, leválasztásra alkalmas kivitelben (Icu 10 kA az EN/IEC 60947-3 szerint).
Az A9TDF3610 2 modul szélességű (1 modul = 17,5-18 mm), mérete 91x36x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Fésűs gyűjtősínnel felülről vagy alulról is táplálható. Alagút típusú kapcsaiba 1…16 mm² merev, illetve 1…10 mm² sodrott vezető köthető. Előlapján ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED tájékoztat az üzemállapotról, a készülék pedig dátummal és időponttal rögzíti az eseményeket, ami nagyban segíti a hibakeresést.
Fő műszaki jellemzők
- Gyártói cikkszám: A9TDF3610
- Termékcsalád: Acti 9 / Acti9 iCV40 ARC
- Termék típusa: ívzárlat érzékelős áramvédős kismegszakító (AFDD + RCBO)
- Pólusszám: 1P+N (bal oldali nulla helyzet)
- Névleges áram (In): 10 A
- Karakterisztika (görbe): C
- Mágneses kioldási határérték: 5…10 × In
- Kioldóegység technológiája: termikus-mágneses
- Szivárgóáram-érzékenység (IΔn): 30 mA
- Földzárlatvédelmi osztály: A-SI (Super Immunised) típusú
- Szivárgóáram kioldási technológia: feszültségfüggetlen
- Földzárlat elleni védelem késleltetése: pillanatnyi (azonnali)
- Megszakítóképesség (Icn): 6000 A
- Üzemi zárlati megszakítóképesség (Ics): 6000 A
- Megszakítóképesség (Icu, EN/IEC 60947-3): 10 kA
- Energiakorlátozási osztály: 3
- Leválasztási alkalmasság: leválasztásra alkalmas
- Hálózat típusa: AC, 50 Hz
- Névleges üzemi feszültség (Ue): 230 V AC
- Névleges szigetelési feszültség (Ui): 250 V AC
- Lökőfeszültség-állóság (Uimp): 4 kV
- Küszöb kioldási feszültség: 275 V (+/- 60 %)
- Eseményrögzítés: dátum és idő szerinti eseményrögzítés, karbantartási mutatók
- Helyi jelzés: ON/OFF állapotjelzés, hibajelzés és ívzárlat-diagnosztikai LED
- Modulszélesség: 2 modul (1 modul = 17,5-18 mm)
- Fésűs gyűjtősín: felülről vagy alulról csatlakoztatható
- Méret (magasság × szélesség × mélység): 91x36x73 mm
- Tömeg: 0,220 kg
- Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
- Csatlakozás: alagút típusú terminálok, 1…16 mm² merev / 1…10 mm² sodrott
- Csupaszítási hossz: 14 mm, meghúzási nyomaték 2 N.m
- Teljesítményveszteség: 2,906 W
- Védettség: IP20 (MSZ EN 60529), szennyezettségi fok 2
- Túlfeszültségi kategória: III
- Mechanikai élettartam: 20000 ciklus, elektromos élettartam 20000 ciklus
- Üzemi hőmérséklet: -25…50 °C, B súlyosságú trópusállóság (IEC 60068-2-30, 28 nap)
- Szín: Fehér (RAL 9003)
- Szabványok: EN/IEC 62606, EN/IEC 61009-1, EN/IEC 60947-3, EN/IEC 61009-2-1
Tipikus felhasználási területek
- Elektromos tűz megelőzése vezetékhibából, meglazult kötésből eredő ívzárlat esetén
- Hálószobák, gyermekszobák és pihenőhelyiségek áramkörei, ahol a tűzvédelem kiemelt
- Faszerkezetű, éghető anyagot tartalmazó és műemléki épületek villamos hálózata
- Idősotthonok, óvodák, szállások és egyéb fokozott kockázatú létesítmények
- Acti 9 rendszerű moduláris elosztószekrények szerelése 35 mm-es DIN sínre
Gyakori kérdések
Mi az ívzárlatvédelem (AFDD) és miért van rá szükség?
Az ívzárlat (arc fault) a vezeték sérülésénél, meglazult kötésnél vagy elöregedett szigetelésnél fellépő szikrázó átívelés. Árama gyakran túl kicsi ahhoz, hogy a kismegszakító vagy az áramvédő kapcsoló lekapcsoljon, a keletkező hő viszont elegendő a tűz kialakulásához. Az AFDD készülék a hálózat áram- és feszültségjelének nagyfrekvenciás mintázatát elemzi, megkülönbözteti a valódi ívzárlatot az ártalmatlan kapcsolási zajtól, és hiba esetén lekapcsolja az áramkört.
Kell-e külön kismegszakítót vagy Fi-relét beépíteni mellé?
Nem. Ez a készülék egyben látja el az ívzárlatvédelmet, a túláram- és zárlatvédelmet, valamint a szivárgóáram-védelmet, így a védett áramkörhöz nem szükséges további védelmi készülék.
Mekkora az A9TDF3610 névleges árama?
Az A9TDF3610 névleges árama 10 A, üzemi feszültsége 230 V AC, 50 Hz frekvencián, karakterisztikája C görbe, szivárgóáram-érzékenysége 30 mA.
Mit jelent az A-SI osztály?
Az A osztályú érzékelés a szinuszos váltakozó mellett a lüktető egyenáramú hibaáramot is felismeri. Az SI (Super Immunised) jelölés a fokozott zavarvédettséget takarja: a készülék ellenáll a tranziens túlfeszültségeknek és az elektronikus fogyasztók üzemszerű szivárgóáramának, ezért nem kapcsol le indokolatlanul.
Hogyan lehet visszakeresni, mi okozta a lekapcsolást?
A készülék dátummal és időponttal rögzíti az eseményeket, és karbantartási mutatókat is nyilvántart. Az előlapi ívzárlat-diagnosztikai LED jelzi, hogy a lekapcsolást ívzárlat okozta-e, így a hiba oka gyorsan behatárolható.
Hogyan szerelhető az A9TDF3610?
A modul 2 modul szélességű (1 modul = 17,5-18 mm); az összeszerelt egység mérete 91x36x73 mm (magasság × szélesség × mélység), klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Szélessége 2 modul (1 modul = 17,5-18 mm).
