Schneider Electric Acti9 iCV40 A9DE7610 áramvédős kismegszakító (RCBO) – 1P+N, C görbe, 10 A, 300 mA, AC osztály

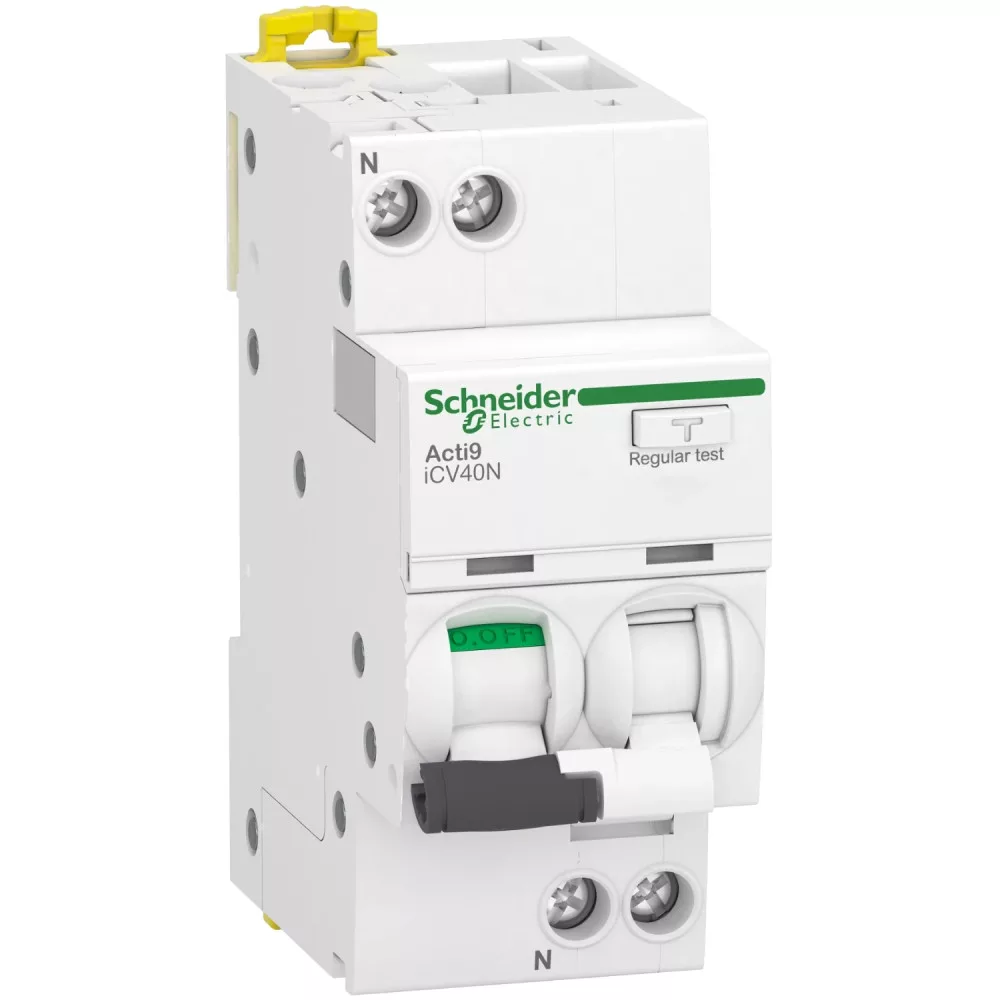

Az Acti9 iCV40 A9DE7610 egy egyfázisú, 1P+N kivitelű áramvédős kismegszakító, amely egyetlen készülékben látja el a kismegszakító és az áramvédő kapcsoló feladatát. Egyszerre véd a túlterhelés és a zárlat ellen termikus-mágneses kioldóegységgel, valamint a föld felé folyó szivárgóáram ellen 300 mA érzékenységgel. Névleges árama 10 A, üzemi feszültsége 230 V AC, hálózati frekvenciája 50/60 Hz. Szivárgóáram-kioldása feszültségfüggetlen, így a védelmi funkció a hálózati feszültség kimaradása esetén is működik.
A készülék AC típusú érzékelésű, vagyis a szinuszos váltakozó szivárgóáramot érzékeli. Ez a klasszikus kivitel a hagyományos, elektronikát nem tartalmazó fogyasztók áramköreihez való. A 300 mA-es érzékenység tűz- és vagyonvédelem biztosítására szolgál.
A túláramvédelem C karakterisztikájú, a mágneses kioldás 5…10 × In tartományban működik. A C görbe a legelterjedtebb választás: elviseli a világítási, háztartási és kisebb motoros fogyasztók bekapcsolási áramlökését, mégis gyorsan lekapcsol zárlat esetén. A készülék megszakítóképessége 6 kA (Icn), üzemi zárlati megszakítóképessége 6000 A (100 % × Icn), energiakorlátozási osztálya 3 (EN/IEC 61009-2-1). A készülék leválasztásra alkalmas, így karbantartáskor biztonságos szakaszolópontot ad.
Az A9DE7610 2 modul szélességű (1 modul = 17,5-18 mm), mérete 85x36x73 mm (magasság × szélesség × mélység), és klipszes rögzítéssel pattintható a 35 mm-es DIN sínre. Fésűs gyűjtősínnel felülről vagy alulról is táplálható, ami nagyban gyorsítja az elosztószekrény szerelését. Alagút típusú kapcsaiba 1…16 mm² merev, illetve 1…10 mm² sodrott vezető köthető. Előlapján ON/OFF állapotjelzés és hibajelzés tájékoztat az üzemállapotról, a kapcsolókar lakatolható, a tesztgomb pedig lehetővé teszi a szivárgóáram-védelem rendszeres ellenőrzését.
Fő műszaki jellemzők
- Gyártói cikkszám: A9DE7610
- Termékcsalád: Acti 9 / Acti9 iCV40 (iCV40N)
- Termék típusa: Áramvédős kismegszakító túláram-védelemmel (RCBO)
- Készülék alkalmazása: elosztás
- Pólusszám: 1P+N (1 védett pólus, bal oldali nulla helyzet)
- Névleges áram (In): 10 A
- Karakterisztika (görbe): C
- Mágneses kioldási határérték: 5…10 × In
- Kioldóegység technológiája: termikus-mágneses
- Szivárgóáram-érzékenység (IΔn): 300 mA
- Földzárlatvédelmi osztály: AC típusú
- Földzárlat elleni védelem késleltetése: pillanatnyi (azonnali)
- Szivárgóáram kioldási technológia: feszültségfüggetlen
- Megszakítóképesség (Icn): 6000 A (6 kA)
- Üzemi zárlati megszakítóképesség (Ics): 6000 A (100 % × Icn)
- Energiakorlátozási osztály: 3 (EN/IEC 61009-2-1)
- Hálózat típusa: AC, 50/60 Hz
- Névleges üzemi feszültség (Ue): 230 V AC
- Névleges szigetelési feszültség (Ui): 400 V AC 50/60 Hz
- Lökőfeszültség-állóság (Uimp): 4 kV
- Elektromágneses kompatibilitás: 8/20 µs lökőhullám-állóság, 250 A – EN/IEC 61009-2-1
- Leválasztási alkalmasság: leválasztásra alkalmas (EN/IEC 60947-3)
- Modulszélesség: 2 modul (1 modul = 17,5-18 mm)
- Méret (magasság × szélesség × mélység): 85x36x73 mm
- Tömeg: 0,210 kg
- Rögzítés: 35 mm-es DIN sín, klipszes rögzítés
- Fésűs gyűjtősín: felülről vagy alulról csatlakoztatható
- Csatlakozás: alagút típusú terminálok, 1…16 mm² merev / 1…10 mm² sodrott
- Csupaszítási hossz: 14 mm, meghúzási nyomaték 2 N.m
- Helyi jelzés: ON/OFF állapotjelzés és hibajelzés
- Védettség: IP20 (moduláris szekrénybe építve IP40), szennyezettségi fok 3
- Túlfeszültségi kategória: III (IEC 60364-4-41)
- Mechanikai élettartam: 20000 ciklus, elektromos élettartam 20000 ciklus
- Üzemi hőmérséklet: -5…60 °C, 95 % relatív páratartalom, 2000 m üzemi magasságig
- Szín: Fehér
- Minőségi címkék: EAC, VDE
- Szabványok: EN/IEC 61009-2-1
Tipikus felhasználási területek
- Végáramkörök együttes túláram- és szivárgóáram-védelme egyetlen készülékkel
- Helytakarékos megoldás ott, ahol külön Fi-relé és kismegszakító nem férne el
- Egyfázisú dugalj-, világítási és fogyasztói áramkörök lakásokban és irodákban
- Hagyományos, elektronikát nem tartalmazó fogyasztók áramkörei
- Acti 9 rendszerű moduláris elosztószekrények szerelése 35 mm-es DIN sínre
Gyakori kérdések
Mi a különbség az áramvédős kismegszakító (RCBO) és a Fi-relé között?
A Fi-relé kizárólag a szivárgóáram ellen véd, ezért mellé külön kismegszakítót kell építeni. Az áramvédős kismegszakító mindkét funkciót egyesíti: egyszerre véd túlterhelés, zárlat és szivárgóáram ellen, így külön kismegszakító nem szükséges az adott áramkörhöz.
Mekkora az A9DE7610 névleges árama és érzékenysége?
Az A9DE7610 névleges árama 10 A, karakterisztikája C görbe, szivárgóáram-érzékenysége 300 mA, üzemi feszültsége 230 V AC, 50/60 Hz frekvencián.
Mit jelent a C görbe?
A C görbe a mágneses (zárlati) kioldás küszöbét adja meg: a készülék 5…10 × In közötti áramnál kapcsol le azonnal. A C görbe a legelterjedtebb választás: elviseli a világítási, háztartási és kisebb motoros fogyasztók bekapcsolási áramlökését, mégis gyorsan lekapcsol zárlat esetén.
Mit jelent az AC osztály?
A készülék AC típusú érzékelésű, vagyis a szinuszos váltakozó szivárgóáramot érzékeli. Ez a klasszikus kivitel a hagyományos, elektronikát nem tartalmazó fogyasztók áramköreihez való.
Mekkora az A9DE7610 megszakítóképessége?
A megszakítóképesség 6000 A, azaz 6 kA (Icn), az üzemi zárlati megszakítóképesség 6000 A (100 % × Icn), az energiakorlátozási osztály pedig 3 (EN/IEC 61009-2-1). Ez határozza meg, mekkora zárlati áramot képes a készülék biztonságosan megszakítani.
Hány modul szélességű és hogyan szerelhető az A9DE7610?
A készülék 2 modul szélességű (1 modul = 17,5-18 mm), mérete 85x36x73 mm (magasság × szélesség × mélység), 35 mm-es DIN sínre pattintható, és fésűs gyűjtősínnel felülről vagy alulról is táplálható.
