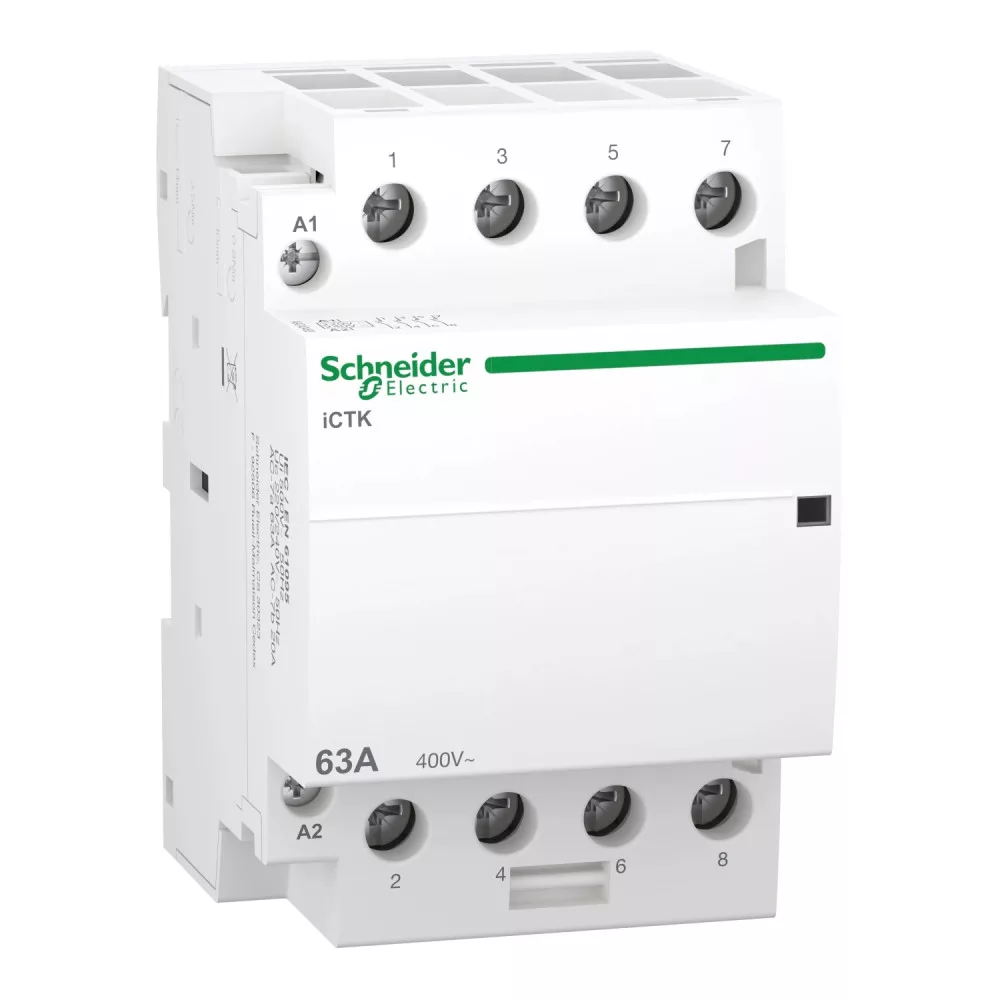

Schneider Electric Acti9 iCTK A9C40463 moduláris kontaktor – 63 A, 4 NO, 220…240 V AC vezérlés
A Schneider Electric Acti9 iCTK sorozatú A9C40463 egy DIN sínre szerelhető moduláris kontaktor (installációs mágneskapcsoló), amely világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál. Névleges üzemi árama 63 A AC-7B terhelési kategóriában, érintkező-összetétele 4 NO, kivitele 4 pólusú.
A vezérlőáramkör feszültsége 220…240 V AC (50 Hz), a névleges üzemi feszültség 400 V AC 50 Hz. A kontaktor fenntartó vezérlőjellel működik, így nyomógombokkal, kapcsolóórával, alkonykapcsolóval vagy épületautomatikai vezérléssel egyaránt működtethető. Szélessége 3 modul (54 mm), elosztószekrénybe 35 mm-es szimmetrikus DIN sínre pattintható, csendes működésű, hosszú élettartamú érintkezőkkel.
Műszaki jellemzők
- Gyártói cikkszám: A9C40463
- Termékcsalád: Schneider Electric Acti9
- Termék típusa: moduláris kontaktor
- Sorozat: Acti9 iCTK
- Pólusszám: 4 pólusú
- Érintkezők összetétele: 4 NO
- Névleges üzemi áram (Ie): 63 A (AC-7B)
- Névleges üzemi feszültség (Ue): 400 V AC 50 Hz
- Vezérlőáramkör feszültsége (Uc): 220…240 V AC
- Hálózati frekvencia: 50 Hz
- Vezérlés típusa: távvezérlés
- Vezérlőjel típusa: fenntartó
- Tartóáram fogyasztás: 6,5 VA
- Bekapcsolási teljesítmény: 53 VA
- Csatlakozás: Vezérlő áramkör: alagút típusú terminálok2 kábel 1,5 mm² merev
- Modulszélesség: 3 modul (54 mm)
- Méretek (magasság × szélesség × mélység): 85×54×60 mm
- Tömeg: kb. 0,359 kg
- Rögzítés: 35 mm szimmetrikus DIN sín
- Védettség: IP20 (MSZ EN 60529 szerint)
- Szín: fehér
- Üzemi hőmérséklet: -5…60 °C
- Szabványok: IEC 60947-4-2, EN 60947-5
Felhasználási területek
- Világítási körök központi be- és kikapcsolása lakó- és középületekben
- Fűtési, HMV- és bojlerkörök vezérlése éjszakai tarifa szerint
- Szellőztető, szivattyús és kisebb motoros berendezések kapcsolása
- Kapcsolóórával, alkonykapcsolóval vagy impulzusrelével vezérelt automatikák
- Elosztószekrények távvezérelt terheléskapcsolása
Gyakori kérdések
Mire használható az Acti9 iCTK moduláris kontaktor?
Elosztószekrénybe építve világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál, nyomógombról, kapcsolóóráról vagy épületautomatikáról vezérelve.
Mekkora terhelés kapcsolható a A9C40463 típussal?
Névleges üzemi árama 63 A AC-7B kategóriában, névleges üzemi feszültsége 400 V AC 50 Hz.
Milyen vezérlőfeszültséget igényel?
A vezérlőáramkör feszültsége 220…240 V AC, hálózati frekvencia 50 Hz.
Milyen érintkező-összetétellel rendelhető?
Ez a kivitel 4 NO érintkezővel készül, 4 pólusú felépítésben.
Kézzel is működtethető?
Ez a kivitel kizárólag távvezérléssel működik, előlapi kézi működtető kar nélkül. Ha kézi átkapcsolásra is szükség van, a sorozat kézi vezérlésű változatát érdemes választani.
Mekkora helyet foglal a szekrényben?
A készülék 3 modul (54 mm) helyet foglal a DIN sínen, mérete 85×54×60 mm.
