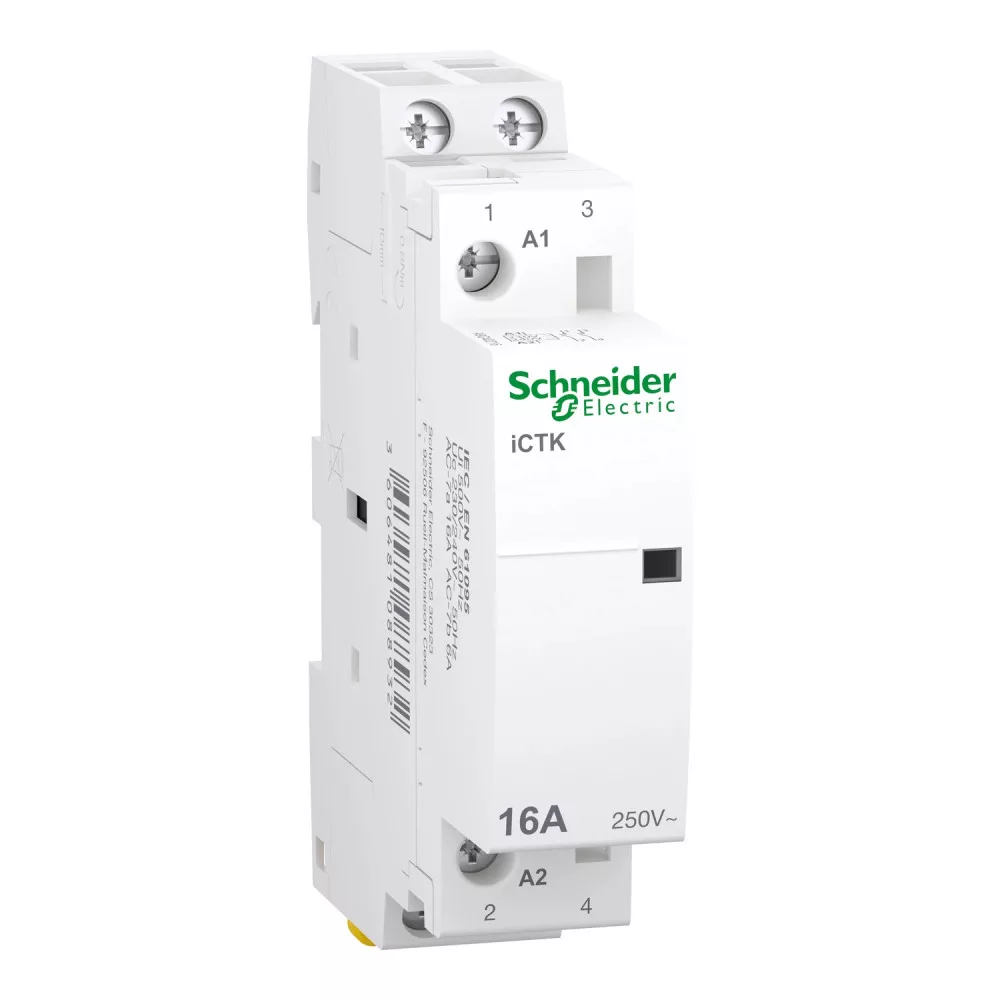

Schneider Electric Acti9 iCTK A9C40216 moduláris kontaktor – 16 A, 2 NO, 230…240 V AC vezérlés
A Schneider Electric Acti9 iCTK sorozatú A9C40216 egy DIN sínre szerelhető moduláris kontaktor (installációs mágneskapcsoló), amely világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál. Névleges üzemi árama 16 A AC-7B terhelési kategóriában, érintkező-összetétele 2 NO, kivitele 2 pólusú.
A vezérlőáramkör feszültsége 230…240 V AC (50 Hz), a névleges üzemi feszültség 250 V AC 50 Hz. A kontaktor fenntartó vezérlőjellel működik, így nyomógombokkal, kapcsolóórával, alkonykapcsolóval vagy épületautomatikai vezérléssel egyaránt működtethető. Szélessége 1 modul (18 mm), elosztószekrénybe 35 mm-es szimmetrikus DIN sínre pattintható, csendes működésű, hosszú élettartamú érintkezőkkel.
Műszaki jellemzők
- Gyártói cikkszám: A9C40216
- Termékcsalád: Schneider Electric Acti9
- Termék típusa: moduláris kontaktor
- Sorozat: Acti9 iCTK
- Pólusszám: 2 pólusú
- Érintkezők összetétele: 2 NO
- Névleges üzemi áram (Ie): 16 A (AC-7B)
- Névleges üzemi feszültség (Ue): 250 V AC 50 Hz
- Vezérlőáramkör feszültsége (Uc): 230…240 V AC
- Hálózati frekvencia: 50 Hz
- Vezérlés típusa: távvezérlés
- Vezérlőjel típusa: fenntartó
- Tartóáram fogyasztás: 2,7 VA
- Bekapcsolási teljesítmény: 9,2 VA
- Csatlakozás: Vezérlő áramkör: alagút típusú terminálok2 kábel 1,5 mm² merev
- Modulszélesség: 1 modul (18 mm)
- Méretek (magasság × szélesség × mélység): 81×18×68,5 mm
- Tömeg: kb. 0,116 kg
- Rögzítés: 35 mm szimmetrikus DIN sín
- Védettség: IP20 (MSZ EN 60529 szerint)
- Szín: fehér
- Üzemi hőmérséklet: -5…60 °C
- Szabványok: IEC 60947-4-2
Felhasználási területek
- Világítási körök központi be- és kikapcsolása lakó- és középületekben
- Fűtési, HMV- és bojlerkörök vezérlése éjszakai tarifa szerint
- Szellőztető, szivattyús és kisebb motoros berendezések kapcsolása
- Kapcsolóórával, alkonykapcsolóval vagy impulzusrelével vezérelt automatikák
- Elosztószekrények távvezérelt terheléskapcsolása
Gyakori kérdések
Mire használható az Acti9 iCTK moduláris kontaktor?
Elosztószekrénybe építve világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál, nyomógombról, kapcsolóóráról vagy épületautomatikáról vezérelve.
Mekkora terhelés kapcsolható a A9C40216 típussal?
Névleges üzemi árama 16 A AC-7B kategóriában, névleges üzemi feszültsége 250 V AC 50 Hz.
Milyen vezérlőfeszültséget igényel?
A vezérlőáramkör feszültsége 230…240 V AC, hálózati frekvencia 50 Hz.
Milyen érintkező-összetétellel rendelhető?
Ez a kivitel 2 NO érintkezővel készül, 2 pólusú felépítésben.
Kézzel is működtethető?
Ez a kivitel kizárólag távvezérléssel működik, előlapi kézi működtető kar nélkül. Ha kézi átkapcsolásra is szükség van, a sorozat kézi vezérlésű változatát érdemes választani.
Mekkora helyet foglal a szekrényben?
A készülék 1 modul (18 mm) helyet foglal a DIN sínen, mérete 81×18×68,5 mm.
