Schneider Electric, Moduláris kontaktor 40A, 3 Záró érintkező, 220-240V AC 60 Hz (Schneider A9C20643)

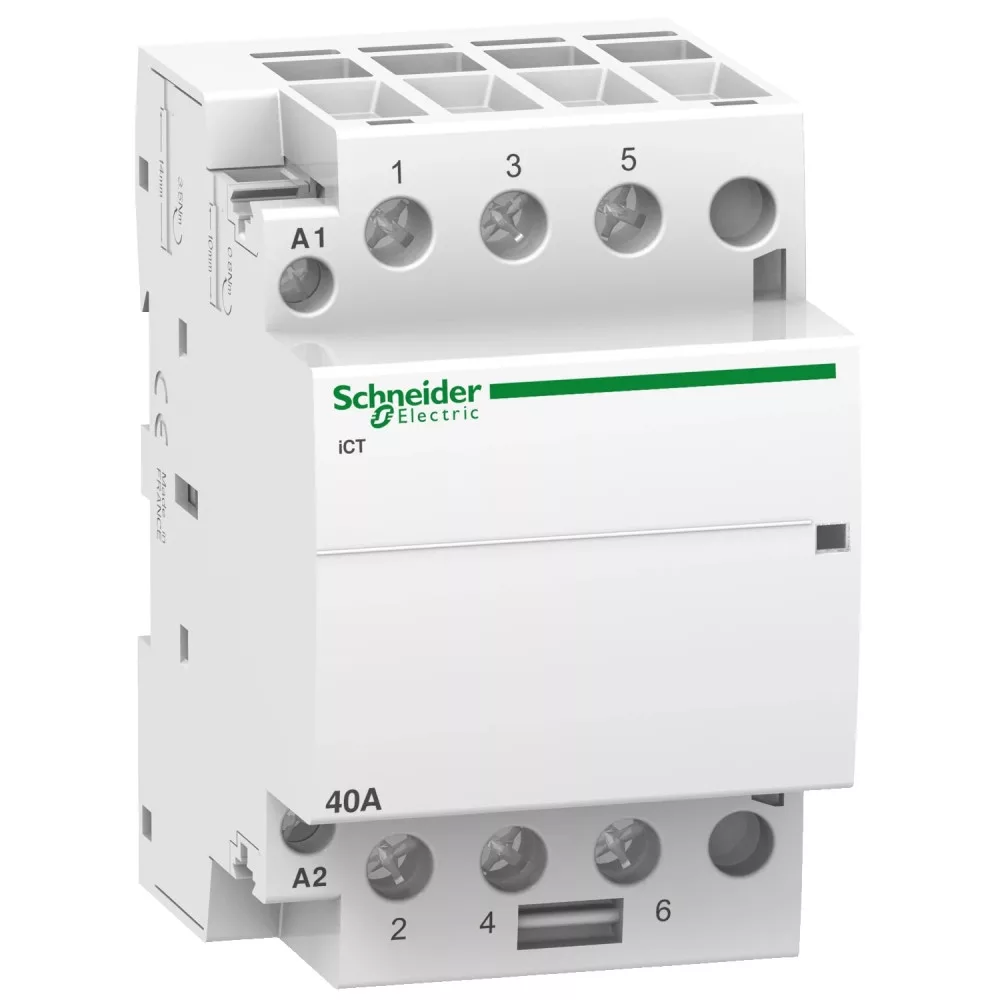

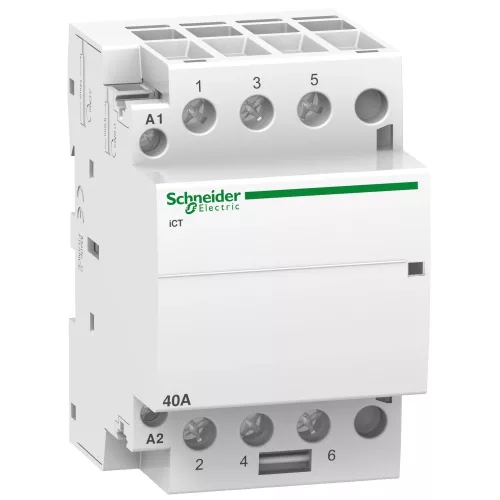

Schneider Electric Acti9 iCT A9C20643 moduláris kontaktor – 40 A, 3 NO, 220…240 V AC vezérlés

A Schneider Electric Acti9 iCT sorozatú A9C20643 egy DIN sínre szerelhető moduláris kontaktor (installációs mágneskapcsoló), amely világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál. Névleges üzemi árama 40 A AC-7B terhelési kategóriában, érintkező-összetétele 3 NO, kivitele 3 pólusú.

A vezérlőáramkör feszültsége 220…240 V AC (60 Hz), a névleges üzemi feszültség 400 V AC 60 Hz. A kontaktor fenntartó vezérlőjellel működik, így nyomógombokkal, kapcsolóórával, alkonykapcsolóval vagy épületautomatikai vezérléssel egyaránt működtethető. Szélessége 3 modul (54 mm), elosztószekrénybe 35 mm-es szimmetrikus DIN sínre pattintható, csendes működésű, hosszú élettartamú érintkezőkkel.

Műszaki jellemzők

• Gyártói cikkszám: A9C20643
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: moduláris kontaktor
• Sorozat: Acti9 iCT
• Pólusszám: 3 pólusú
• Érintkezők összetétele: 3 NO
• Névleges üzemi áram (Ie): 40 A (AC-7B)
• Névleges üzemi feszültség (Ue): 400 V AC 60 Hz
• Vezérlőáramkör feszültsége (Uc): 220…240 V AC
• Hálózati frekvencia: 60 Hz
• Vezérlés típusa: távvezérlés
• Vezérlőjel típusa: fenntartó
• Tartóáram fogyasztás: 6,5 VA
• Bekapcsolási teljesítmény: 53 VA
• Csatlakozás: Vezérlő áramkör: alagút típusú terminálok2 kábel 1,5 mm² merev
• Modulszélesség: 3 modul (54 mm)
• Méretek (magasság × szélesség × mélység): 85×54×68,5 mm
• Tömeg: kb. 0,340 kg
• Rögzítés: 35 mm szimmetrikus DIN sín
• Védettség: IP20 (MSZ EN 60529 szerint)
• Szín: fehér
• Üzemi hőmérséklet: -5…60 °C
• Szabványok: IEC 60947-4-2, EN 60947-5

Felhasználási területek

• Világítási körök központi be- és kikapcsolása lakó- és középületekben
• Fűtési, HMV- és bojlerkörök vezérlése éjszakai tarifa szerint
• Szellőztető, szivattyús és kisebb motoros berendezések kapcsolása
• Kapcsolóórával, alkonykapcsolóval vagy impulzusrelével vezérelt automatikák
• Elosztószekrények távvezérelt terheléskapcsolása

Gyakori kérdések

Mire használható az Acti9 iCT moduláris kontaktor?

Elosztószekrénybe építve világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál, nyomógombról, kapcsolóóráról vagy épületautomatikáról vezérelve.

Mekkora terhelés kapcsolható a A9C20643 típussal?

Névleges üzemi árama 40 A AC-7B kategóriában, névleges üzemi feszültsége 400 V AC 60 Hz.

Milyen vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 220…240 V AC, hálózati frekvencia 60 Hz.

Milyen érintkező-összetétellel rendelhető?

Ez a kivitel 3 NO érintkezővel készül, 3 pólusú felépítésben.

Kézzel is működtethető?

Ez a kivitel kizárólag távvezérléssel működik, előlapi kézi működtető kar nélkül. Ha kézi átkapcsolásra is szükség van, a sorozat kézi vezérlésű változatát érdemes választani.

Mekkora helyet foglal a szekrényben?

A készülék 3 modul (54 mm) helyet foglal a DIN sínen, mérete 85×54×68,5 mm.
