Schneider Electric, Moduláris kontaktor 25A, 1 Záró érintkező, 230-240V AC 50 Hz (Schneider A9C20731)

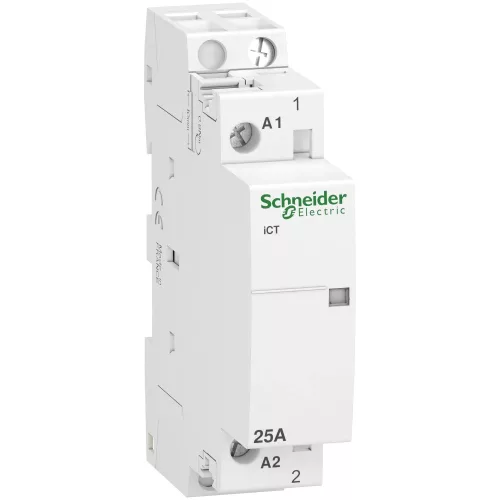

Schneider Electric Acti9 iCT A9C20731 moduláris kontaktor – 25 A, 1 NO, 230…240 V AC vezérlés

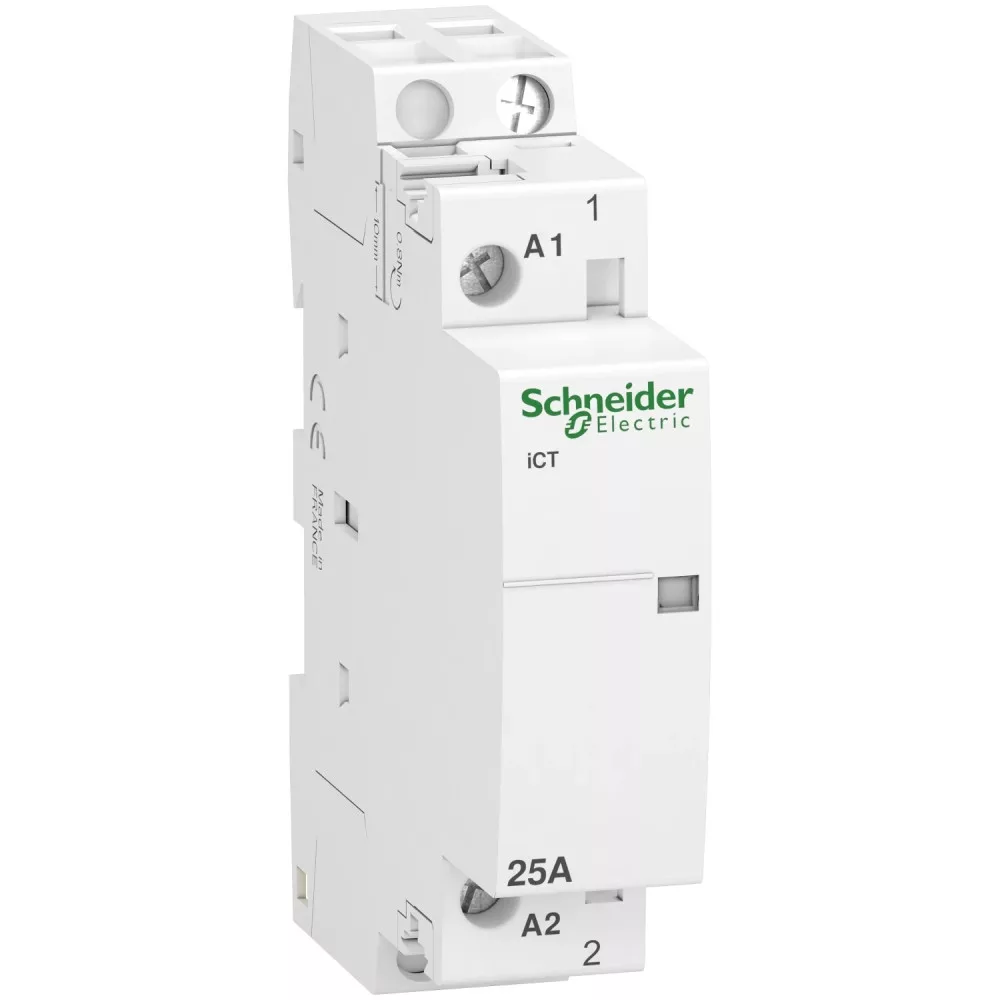

A Schneider Electric Acti9 iCT sorozatú A9C20731 egy DIN sínre szerelhető moduláris kontaktor (installációs mágneskapcsoló), amely világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál. Névleges üzemi árama 25 A AC-7B terhelési kategóriában, érintkező-összetétele 1 NO, kivitele 1 pólusú.

A vezérlőáramkör feszültsége 230…240 V AC (50 Hz), a névleges üzemi feszültség 250 V AC 50 Hz. A kontaktor fenntartó vezérlőjellel működik, így nyomógombokkal, kapcsolóórával, alkonykapcsolóval vagy épületautomatikai vezérléssel egyaránt működtethető. Szélessége 1 modul (18 mm), elosztószekrénybe 35 mm-es szimmetrikus DIN sínre pattintható, csendes működésű, hosszú élettartamú érintkezőkkel.

Műszaki jellemzők

• Gyártói cikkszám: A9C20731
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: moduláris kontaktor
• Sorozat: Acti9 iCT
• Pólusszám: 1 pólusú
• Érintkezők összetétele: 1 NO
• Névleges üzemi áram (Ie): 25 A (AC-7B)
• Névleges üzemi feszültség (Ue): 250 V AC 50 Hz
• Vezérlőáramkör feszültsége (Uc): 230…240 V AC
• Hálózati frekvencia: 50 Hz
• Vezérlés típusa: távvezérlés
• Vezérlőjel típusa: fenntartó
• Tartóáram fogyasztás: 2,7 VA
• Bekapcsolási teljesítmény: 9,2 VA
• Csatlakozás: Vezérlő áramkör: alagút típusú terminálok2 kábel 1,5 mm² merev
• Modulszélesség: 1 modul (18 mm)
• Méretek (magasság × szélesség × mélység): 81×18×60 mm
• Tömeg: kb. 0,108 kg
• Rögzítés: 35 mm szimmetrikus DIN sín
• Védettség: IP20
• Szín: fehér
• Üzemi hőmérséklet: -5…60 °C
• Szabványok: IEC 60947-4-2, EN 60947-5

Felhasználási területek

• Világítási körök központi be- és kikapcsolása lakó- és középületekben
• Fűtési, HMV- és bojlerkörök vezérlése éjszakai tarifa szerint
• Szellőztető, szivattyús és kisebb motoros berendezések kapcsolása
• Kapcsolóórával, alkonykapcsolóval vagy impulzusrelével vezérelt automatikák
• Elosztószekrények távvezérelt terheléskapcsolása

Gyakori kérdések

Mire használható az Acti9 iCT moduláris kontaktor?

Elosztószekrénybe építve világítási, fűtési és motoros körök távvezérelt be- és kikapcsolására szolgál, nyomógombról, kapcsolóóráról vagy épületautomatikáról vezérelve.

Mekkora terhelés kapcsolható a A9C20731 típussal?

Névleges üzemi árama 25 A AC-7B kategóriában, névleges üzemi feszültsége 250 V AC 50 Hz.

Milyen vezérlőfeszültséget igényel?

A vezérlőáramkör feszültsége 230…240 V AC, hálózati frekvencia 50 Hz.

Milyen érintkező-összetétellel rendelhető?

Ez a kivitel 1 NO érintkezővel készül, 1 pólusú felépítésben.

Kézzel is működtethető?

Ez a kivitel kizárólag távvezérléssel működik, előlapi kézi működtető kar nélkül. Ha kézi átkapcsolásra is szükség van, a sorozat kézi vezérlésű változatát érdemes választani.

Mekkora helyet foglal a szekrényben?

A készülék 1 modul (18 mm) helyet foglal a DIN sínen, mérete 81×18×60 mm.
