Schneider A9E15122 ACTI9 iCME DIN sínes választókapcsoló, 2 csatornás kisfogyasztású, 10A, 0.1-5

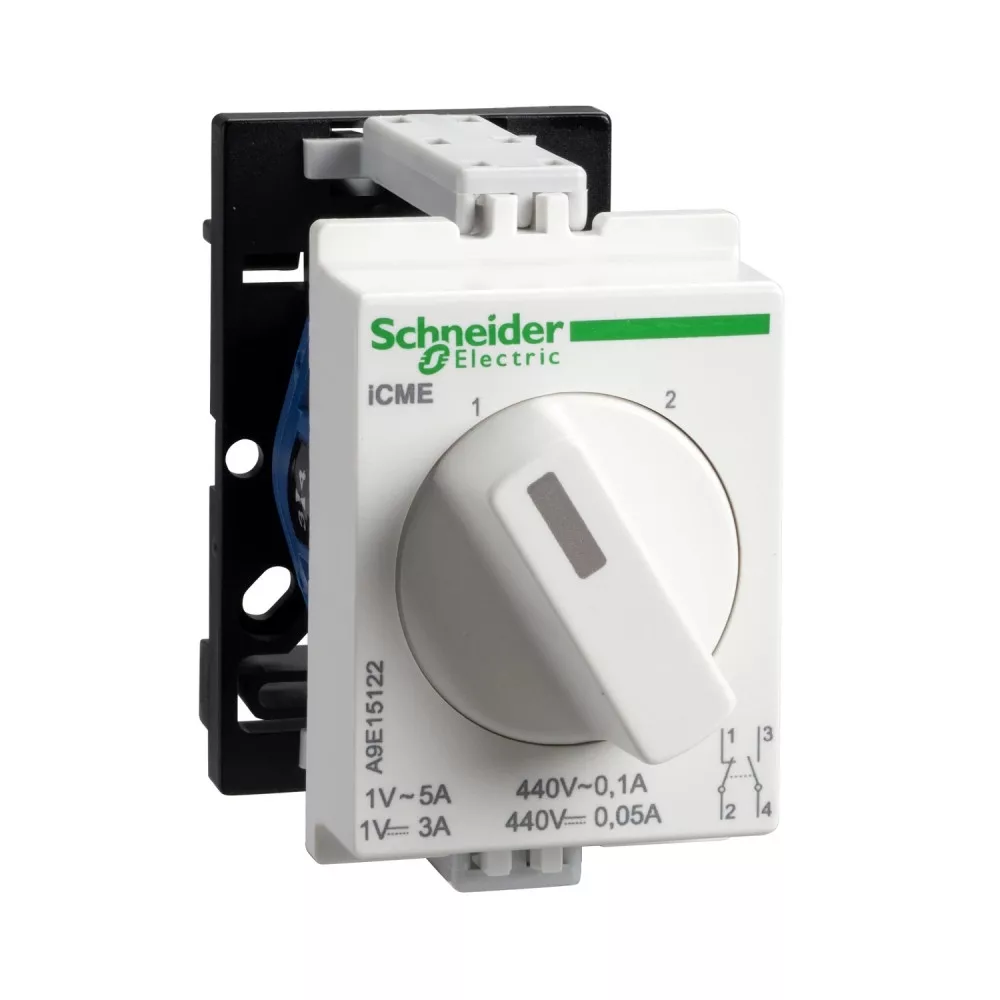

Schneider Electric Acti9 iCME A9E15122 – DIN sínes választókapcsoló, 2 csatornás, kisfogyasztású, 2 állás

A Schneider Electric Acti9 iCME sorozatú A9E15122 DIN sínre szerelhető moduláris DIN sínes választókapcsoló, 2 csatornás, kisfogyasztású, amelyet kisáramú (0,1–5 A) mérőkörök átkapcsolására terveztek. Forgatógombos kezelőszervvel 2 állás között választhat, jelölése: kisáramú mérőkörökhöz.

Névleges üzemi árama 10 A, mechanikai tartóssága 1–2 millió kapcsolási ciklus, ezért mérőszekrényekben tartós, mindennapi használatra alkalmas. A készülék 2 modul (36 mm) helyet foglal a sínen, mérete 60×36×75 mm, csatlakozóiba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető.

Műszaki jellemzők

• Gyártói cikkszám: A9E15122
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: DIN sínes választókapcsoló, 2 csatornás, kisfogyasztású
• Sorozat: Acti9 iCME
• Kezelőszerv: forgatógomb, 2 állás
• Jelölés / állások: kisáramú mérőkörökhöz
• Névleges üzemi áram (Ie): 10 A
• Mechanikai tartósság: 1000000 ciklus
• Elektromos élettartam: AC-21B: 200000 ciklus
• Csatlakozás: Jumper terminálok1,5 mm²
• Modulszélesség: 2 modul (36 mm)
• Méretek (magasság × szélesség × mélység): 60×36×75 mm
• Tömeg: 0,044 kg
• Rögzítés: DIN sín
• Védettség: IP20 (MSZ EN 60529 szerint)
• Szín: fehér
• Üzemi hőmérséklet: -20…55 °C
• Szabványok: EN 60947-4-1, IEC 60947-3

Felhasználási területek

• Fázisonkénti feszültség- vagy árammérés egyetlen műszerrel
• Mérőszekrények és almérőhelyek kialakítása
• Üzemmód- és csatornaválasztás vezérlőszekrényben
• Ipari és kereskedelmi elosztók műszerezése

Gyakori kérdések

Mire való a iCME átkapcsoló?

DIN sínre szerelhető moduláris kapcsoló, amelyet kisáramú (0,1–5 A) mérőkörök átkapcsolására használnak, így egyetlen műszerrel több mérési pont figyelhető.

Hány állása van a A9E15122 típusnak?

A forgatógomb 2 állás között választ, jelölése: kisáramú mérőkörökhöz.

Mekkora áramot bír?

Névleges üzemi árama 10 A.

Mennyire tartós a készülék?

Mechanikai tartóssága 1000000 ciklus, elektromos élettartama AC-21B: 200000 ciklus.

Hány modul helyet foglal?

A kapcsoló 2 modul (36 mm) helyet foglal a DIN sínen, mérete 60×36×75 mm.

Milyen vezeték köthető rá?

A csatlakozókba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető, csavaros szorítással.
