Schneider A9E15121 ACTI9 iCMD DIN sínes választókapcsoló, 4 csatornás, 10A, 2P, U 415VAC

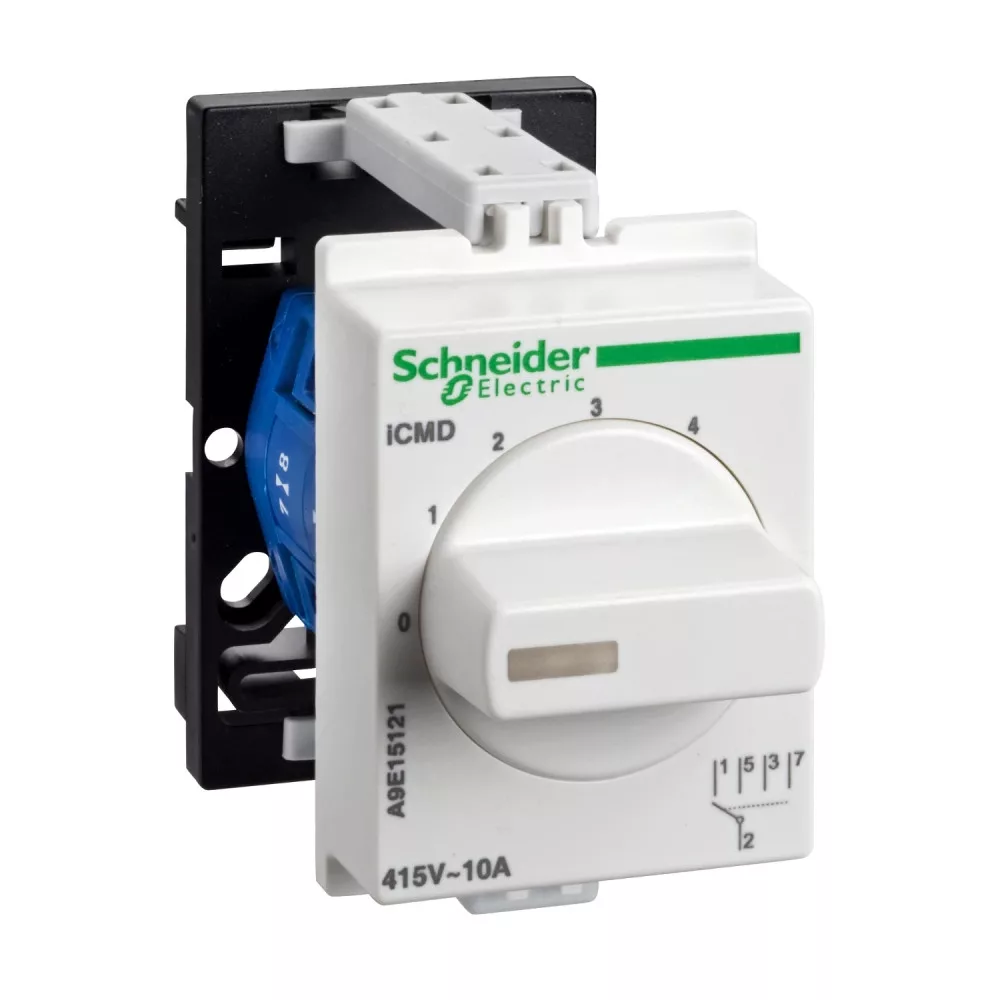

Schneider Electric Acti9 iCMD A9E15121 – DIN sínes választókapcsoló, 4 csatornás, 5 állás

A Schneider Electric Acti9 iCMD sorozatú A9E15121 DIN sínre szerelhető moduláris DIN sínes választókapcsoló, 4 csatornás, amelyet négy mérési csatorna kézi kiválasztására terveztek. Forgatógombos kezelőszervvel 5 állás között választhat, jelölése: 4 csatorna választása.

Névleges üzemi árama 10 A, üzemi feszültsége 415 V AC 50/60 Hz, mechanikai tartóssága 1–2 millió kapcsolási ciklus, ezért mérőszekrényekben tartós, mindennapi használatra alkalmas. A készülék 2 modul (36 mm) helyet foglal a sínen, mérete 60×36×75 mm, csatlakozóiba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető.

Műszaki jellemzők

• Gyártói cikkszám: A9E15121
• Termékcsalád: Schneider Electric Acti9
• Termék típusa: DIN sínes választókapcsoló, 4 csatornás
• Sorozat: Acti9 iCMD
• Kezelőszerv: forgatógomb, 5 állás
• Jelölés / állások: 4 csatorna választása
• Névleges üzemi áram (Ie): 10 A
• Névleges üzemi feszültség (Ue): 415 V AC 50/60 Hz
• Mechanikai tartósság: 1000000 ciklus
• Elektromos élettartam: AC-21B: 200000 ciklus
• Csatlakozás: Jumper terminálok1,5 mm²
• Modulszélesség: 2 modul (36 mm)
• Méretek (magasság × szélesség × mélység): 60×36×75 mm
• Tömeg: 0,058 kg
• Rögzítés: DIN sín
• Védettség: IP20 (MSZ EN 60529 szerint)
• Szín: fehér
• Üzemi hőmérséklet: -20…55 °C
• Szabványok: EN 60947-4-1, IEC 60947-3

Felhasználási területek

• Fázisonkénti feszültség- vagy árammérés egyetlen műszerrel
• Mérőszekrények és almérőhelyek kialakítása
• Üzemmód- és csatornaválasztás vezérlőszekrényben
• Ipari és kereskedelmi elosztók műszerezése

Gyakori kérdések

Mire való a iCMD átkapcsoló?

DIN sínre szerelhető moduláris kapcsoló, amelyet négy mérési csatorna kézi kiválasztására használnak, így egyetlen műszerrel több mérési pont figyelhető.

Hány állása van a A9E15121 típusnak?

A forgatógomb 5 állás között választ, jelölése: 4 csatorna választása.

Mekkora áramot bír?

Névleges üzemi árama 10 A, üzemi feszültsége 415 V AC 50/60 Hz.

Mennyire tartós a készülék?

Mechanikai tartóssága 1000000 ciklus, elektromos élettartama AC-21B: 200000 ciklus.

Hány modul helyet foglal?

A kapcsoló 2 modul (36 mm) helyet foglal a DIN sínen, mérete 60×36×75 mm.

Milyen vezeték köthető rá?

A csatlakozókba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető, csavaros szorítással.
