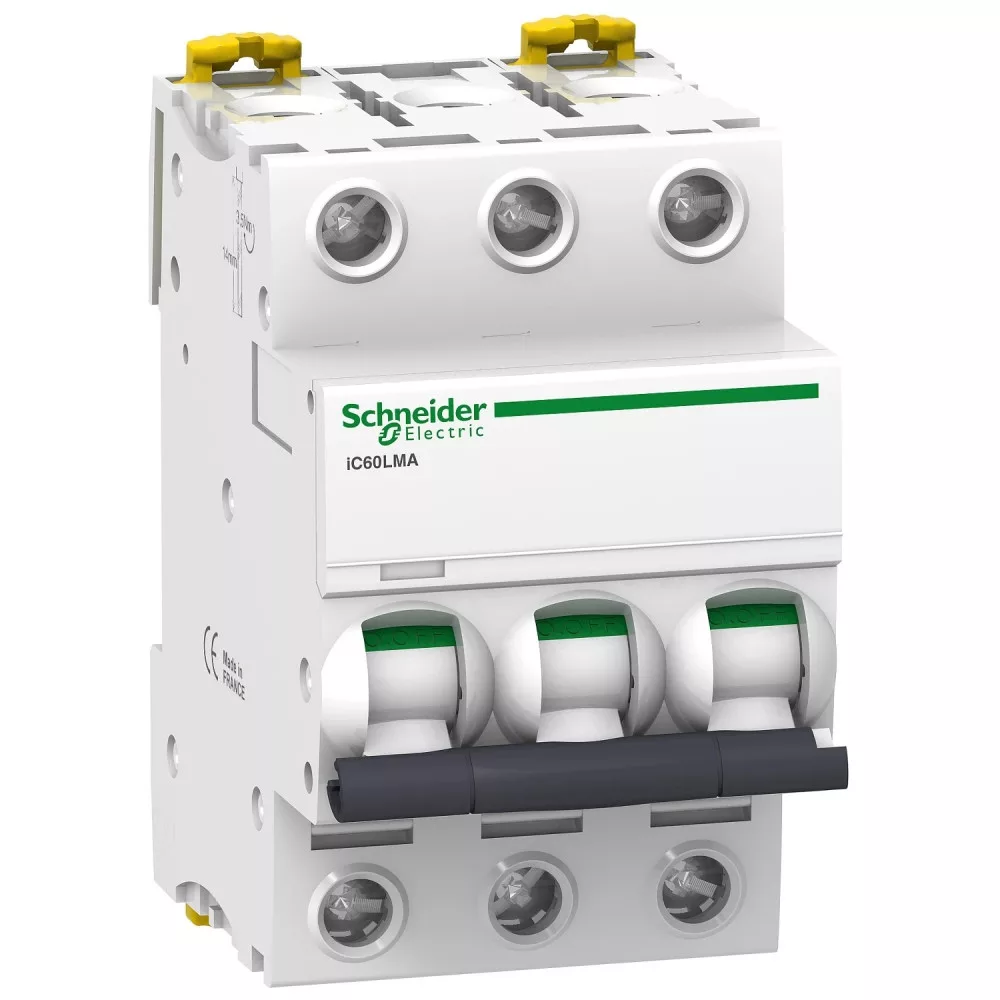

Schneider Electric Acti9 iC60L A9F90382 pillanatkioldású kismegszakító – 3P, MA, 12,5 A, monokonnekt

A Schneider Electric Acti9 iC60L A9F90382 egy 3 pólusú, MA karakterisztikájú pillanatkioldású kismegszakító, amelyet motorvédelmi kombinációkhoz fejlesztettek ki. Névleges árama 12,5 A, zárlati megszakítóképessége 20 kA 400 V AC feszültségen az EN/IEC 60947-2 szerint. A készülék háromfázisú motorkörök zárlatvédelmére szolgál.

Az MA kivitel kizárólag mágneses kioldóval készül, termikus tag nélkül: a rövidzárlati áramot a névleges áram 9,6…14,4 x In tartományában pillanatszerűen kapcsolja le, de túlterhelés ellen nem véd. A motor túlterhelés elleni védelmét a motorindítóhoz tartozó hőkioldó relé (például TeSys termikus relé) biztosítja, ezért az MA megszakítót mindig ilyen kombinációban kell alkalmazni. Ez a felépítés lehetővé teszi, hogy a zárlatvédelem és a túlterhelésvédelem külön-külön, a motor adataihoz igazítva legyen beállítva.

A kismegszakító 3 modul helyet foglal a szekrényben (85 × 54 × 78,5 mm, magasság × szélesség × mélység), 35 mm-es DIN sínre pattintható klipszes rögzítéssel, és felül vagy alul fésűs gyűjtősínnel és elosztóblokkal sorolható. A monokonnekt, rácsúsztatható kapcsok felül és alul egyaránt bekötethetők, merev vezetőre 1…25 mm², sodrott vezetőre 1…16 mm² keresztmetszetig, 2 N.m meghúzási nyomatékkal. Földzárlat elleni védelemhez különálló Vigi blokkal egészíthető ki.

Fő műszaki jellemzők

• Gyártói cikkszám: A9F90382
• Termékcsalád: Acti 9 / Acti9 iC60
• Készülék rövid neve: iC60L
• Termék típusa: pillanatkioldású kismegszakító (moduláris)
• Alkalmazás: motorvédelem – motorindító kombinációban
• Pólusszám: 3P (3 védett pólus)
• Névleges áram (In): 12,5 A
• Kioldási karakterisztika: MA (csak zárlatvédelem)
• Kioldóegység: mágneses (pillanatkioldású, termikus tag nélkül)
• Mágneses kioldási határ: 9,6…14,4 x In
• Túlterhelés elleni védelem: nincs – külön hőkioldó relé szükséges
• Zárlati megszakítóképesség (Icu): 20 kA – 400 V AC (EN/IEC 60947-2)
• Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 3 modul (54 mm)
• Méretek: 85 × 54 × 78,5 mm (magasság × szélesség × mélység)
• Tömeg: 0,375 kg
• Szerelés: 35 mm-es DIN sín, klipszes rögzítés
• Csatlakozás: rácsúsztatható (monokonnekt) kapcsok felül és alul, merev 1…25 mm², sodrott 1…16 mm²
• Meghúzási nyomaték: 2 N.m
• Csupaszítási hossz: 14 mm
• Földzárlat elleni védelem: különálló Vigi blokkal
• Védettség: IP20, IP40 moduláris szekrénybe építve
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 10000 kapcsolási ciklus
• Üzemi hőmérséklet: -35…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN/IEC 60947-2

Tipikus felhasználási területek

• Motorindító kombinációk zárlatvédelme ipari kapcsolószekrényekben
• Szivattyú-, ventilátor- és kompresszorhajtások betáplálása
• Gépsorok és technológiai berendezések motorköreinek védelme
• Mágneskapcsolós és hőkioldó relés indítókombinációk kiegészítése

Gyakori kérdések

Mire használható a Schneider A9F90382 kismegszakító?

Az Acti9 iC60L A9F90382 motorkörök rövidzárlat elleni védelmére szolgál 12,5 A névleges áramig, motorindító kombináció részeként. 3 pólusú kivitelben készül, háromfázisú motorkörök zárlatvédelmére.

Véd a túlterhelés ellen is?

Nem. Az MA karakterisztikájú kivitel csak mágneses kioldóval készül, termikus tag nélkül, ezért kizárólag zárlat ellen véd. A motor túlterhelés elleni védelmét külön hőkioldó relének kell ellátnia, amely a motor névleges áramához van beállítva.

Mit jelent az MA karakterisztika?

Az MA kioldás pillanatszerű: a mágneses kioldó a névleges áram 9,6…14,4 x In tartományában lép működésbe, és késleltetés nélkül lekapcsol. Így a motor indítási áramlökését elviseli, de a zárlatot azonnal megszakítja.

Mekkora a zárlati megszakítóképessége?

A készülék zárlati megszakítóképessége (Icu) 20 kA 400 V AC feszültségen az EN/IEC 60947-2 szerint. Névleges szigetelési feszültsége 500 V AC, lökőfeszültség-állósága 6 kV.

Hány modul helyet foglal az elosztószekrényben?

A készülék 3 modul széles, azaz 54 mm helyet igényel a sínen. Teljes mérete 85 × 54 × 78,5 mm (magasság × szélesség × mélység).

Mit jelent a monokonnekt csatlakozás?

A készülék rácsúsztatható (monokonnekt) kapcsokkal készül, amelyek felül és alul egyaránt bekötethetők, és felül vagy alul fésűs gyűjtősínnel és elosztóblokkal sorolható. Ez gyorsabb és áttekinthetőbb szerelést tesz lehetővé a motorindító szekrényekben.

Milyen kiegészítők rendelhetők az A9F90382 kismegszakítóhoz?

Az A9F90382 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
