Schneider Electric Acti9 A9F95472 Kismegszakító 4P,1,6A, K karakterisztika, 15 kA Acti9 IC60L

Schneider Electric Acti9 iC60L A9F95472 kismegszakító – 4P, K görbe, 1,6 A

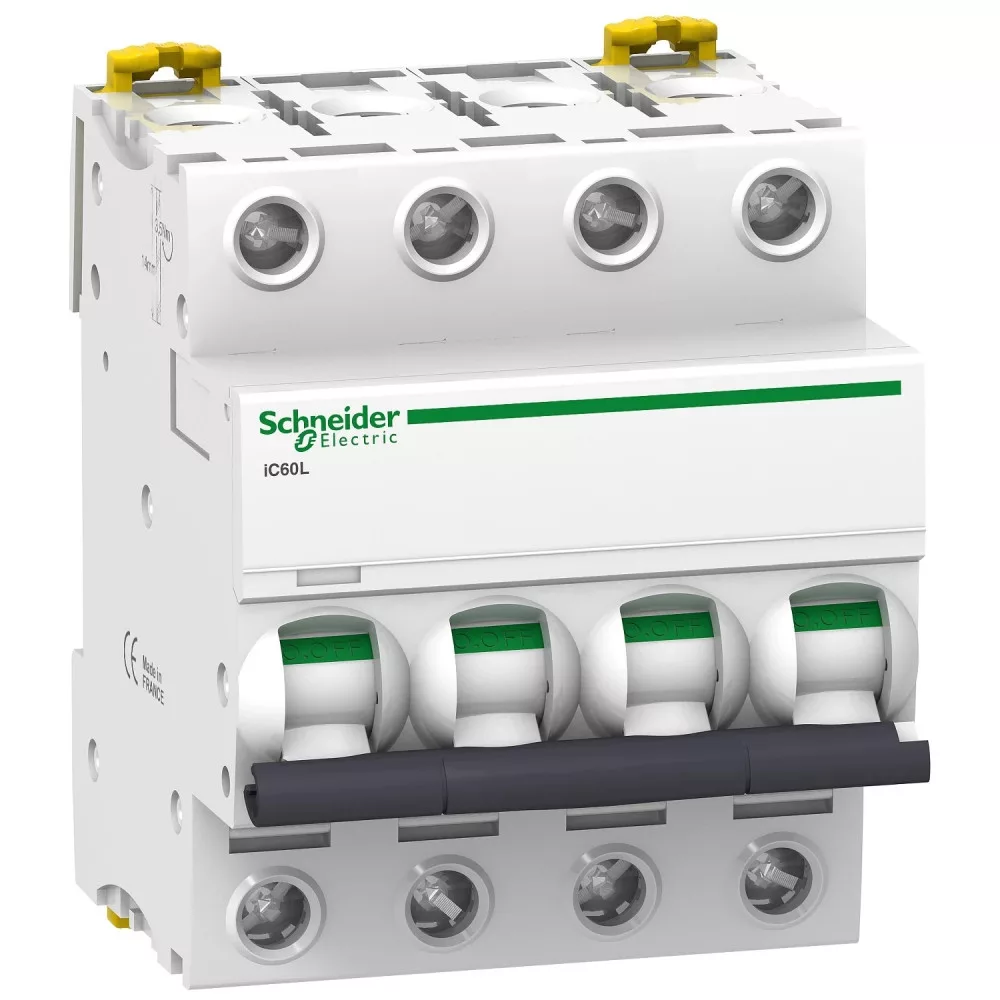

A Schneider Electric Acti9 iC60L A9F95472 egy 4 pólusú moduláris kismegszakító, amely az elektromos áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 1,6 A, kioldási karakterisztikája K (10…14 x In), névleges megszakítóképessége 15 kA az EN/IEC 60898-1 szerint, 400 V AC feszültségen. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli és kapcsolja le. A készülék háromfázisú, nullavezetős hálózatok mind a négy vezetőjének védelmére szolgál. Az iC60L a széria legnagyobb megszakítóképességű kivitele.

A K karakterisztika nagy indítóáramú, jellemzően motoros terhelésekhez készült, ahol a bekapcsolási áramlökés tartósan magas. A kismegszakító 4 modul helyet foglal a szekrényben (85 × 72 × 78,5 mm, magasság × szélesség × mélység), 35 mm-es DIN sínre pattintható klipszes rögzítéssel, és fésűs összekötősínnel gyorsan sorolható. A kettős csatlakozók felül és alul egyaránt bekötethetők, merev vezetőre 1…25 mm², sodrott vezetőre 1…16 mm² keresztmetszetig, 2 N.m meghúzási nyomatékkal. Az érintkezőállapot-jelző és a szétkapcsolásjelző egyértelműen mutatja a készülék állapotát. Áram-védőkapcsolós védelemhez különálló Vigi blokkal egészíthető ki.

Fő műszaki jellemzők

• Gyártói cikkszám: A9F95472
• Termékcsalád: Acti 9 / Acti9 iC60
• Készülék rövid neve: iC60L
• Termék típusa: kismegszakító (moduláris)
• Pólusszám: 4P (4 védett pólus)
• Névleges áram (In): 1,6 A
• Kioldási karakterisztika: K görbe (10…14 x In)
• Kioldóegység: termikus-mágneses
• Névleges megszakítóképesség (Icn): 15 kA – EN/IEC 60898-1
• Zárlati megszakítóképesség (Icu): 100 kA – 400 V AC (EN/IEC 60947-2)
• Energiakorlátozási osztály: 3
• Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 4 modul (72 mm)
• Méretek: 85 × 72 × 78,5 mm (magasság × szélesség × mélység)
• Tömeg: 0,5 kg
• Szerelés: 35 mm-es DIN sín, klipszes rögzítés
• Csatlakozás: kettős csatlakozó felül és alul, merev 1…25 mm², sodrott 1…16 mm²
• Meghúzási nyomaték: 2 N.m
• Csupaszítási hossz: 14 mm
• Védettség: IP20, IP40 moduláris szekrénybe építve
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 10000 kapcsolási ciklus
• Üzemi hőmérséklet: -35…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN/IEC 60898-1 és EN/IEC 60947-2

Tipikus felhasználási területek

• Motorok és motoros hajtások betáplálásának védelme
• Transzformátorok és kapcsolóüzemű tápegységek
• Ipari gépek és technológiai berendezések áramkörei
• Nagy indítóáramú szivattyú- és kompresszorkörök

Gyakori kérdések

Mire használható a Schneider A9F95472 kismegszakító?

Az Acti9 iC60L A9F95472 az elektromos áramkörök túlterhelés és rövidzárlat elleni védelmét látja el, 1,6 A névleges áramig. 4 pólusú kivitelben készül, háromfázisú, nullavezetős hálózatok mind a négy vezetőjének védelmére.

Mit jelent a K kioldási karakterisztika?

A K görbe azt jelenti, hogy a mágneses kioldás a névleges áram 10…14 x In tartományában lép működésbe. Így a készülék motoros és nagy indítóáramú terheléseknél is téves lekapcsolás nélkül működik.

Mekkora a megszakítóképessége?

Névleges megszakítóképessége 15 kA (Icn) az EN/IEC 60898-1 szerint, zárlati megszakítóképessége 100 kA (Icu) 400 V AC feszültségen az EN/IEC 60947-2 szerint. Energiakorlátozási osztálya 3. Az iC60L a széria legnagyobb megszakítóképességű kivitele: olyan hálózatrészeken is alkalmazható, ahol a 6 kA-s iC60N és a 10 kA-s iC60H már nem elegendő.

Hány modul helyet foglal az elosztószekrényben?

A készülék 4 modul széles, azaz 72 mm helyet igényel a sínen. Teljes mérete 85 × 72 × 78,5 mm (magasság × szélesség × mélység).

Milyen keresztmetszetű vezeték köthető be?

A kettős csatlakozókba merev vezető 1…25 mm², sodrott vezető 1…16 mm² keresztmetszetig köthető, felül és alul egyaránt. A meghúzási nyomaték 2 N.m. A csupaszítási hossz 14 mm.

Kiegészíthető áram-védőkapcsolóval?

Igen, a készülék különálló Vigi blokkal bővíthető, így földzárlat elleni védelemmel is ellátható. Felszerelése 35 mm-es DIN sínre történik, klipszes rögzítéssel.

Milyen fésűs gyűjtősínnel sorolható?

Az A9F95472 kismegszakító a 4 pólusú, 100 A-es Acti9 fésűs gyűjtősínekkel sorolható, amelyekkel az elosztószekrény bekötése gyorsabb és áttekinthetőbb. Kompatibilis sínek:

• Acti9 fésűs gyűjtősín 4P, 100 A, 12 modul (A9XPH412)
• Acti9 fésűs gyűjtősín 4P, 100 A, 24 modul (A9XPH424)
• Acti9 fésűs gyűjtősín 4P, 100 A, 57 modul (A9XPH457)
• Acti9 segédérintkezős gyűjtősín 4P, 57 modul (A9XAH457)

Milyen kiegészítők rendelhetők az A9F95472 kismegszakítóhoz?

Az A9F95472 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
