Schneider Electric Acti9 A9F94263 Kismegszakító 2P,63A, C karakterisztika, 15 kA Acti9 IC60L

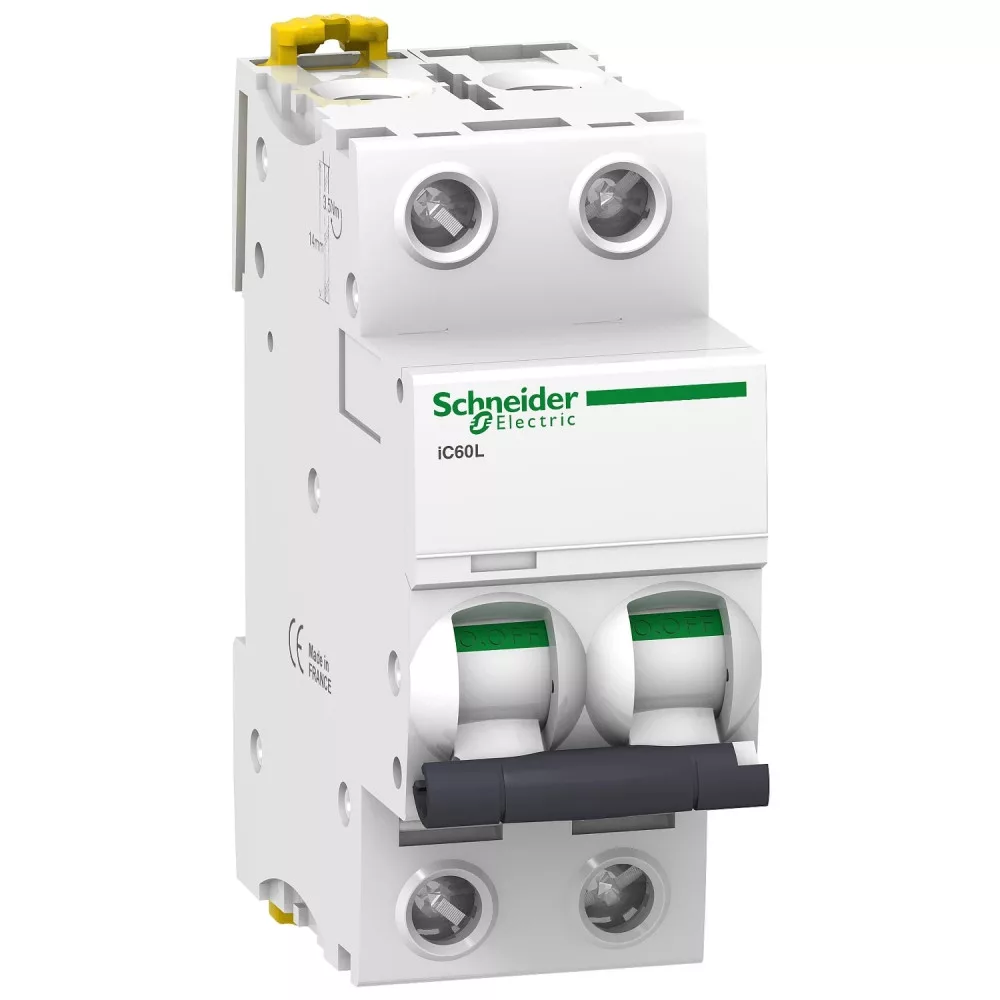

Schneider Electric Acti9 iC60L A9F94263 kismegszakító – 2P, C görbe, 63 A

A Schneider Electric Acti9 iC60L A9F94263 egy 2 pólusú moduláris kismegszakító, amely az elektromos áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 63 A, kioldási karakterisztikája C (5…10 x In), névleges megszakítóképessége 15 kA (Icu) az EN/IEC 60947-2 szerint, 400 V AC feszültségen. Termikus-mágneses kioldóegységgel készül: a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli és kapcsolja le. A készülék egyfázisú áramkörök mindkét vezetőjének védelmére és leválasztására szolgál. Az iC60L a széria legnagyobb megszakítóképességű kivitele.

A C karakterisztika általános célú védelemre való, vegyes ohmos és induktív terhelésekhez alkalmas, mérsékelt bekapcsolási áramlökés mellett. A kismegszakító 2 modul helyet foglal a szekrényben (85 × 36 × 78,5 mm, magasság × szélesség × mélység), 35 mm-es DIN sínre pattintható klipszes rögzítéssel, és fésűs összekötősínnel gyorsan sorolható. A kettős csatlakozók felül és alul egyaránt bekötethetők, merev vezetőre 1…35 mm², sodrott vezetőre 1…25 mm² keresztmetszetig, 3,5 N.m meghúzási nyomatékkal. Az érintkezőállapot-jelző és a szétkapcsolásjelző egyértelműen mutatja a készülék állapotát. Áram-védőkapcsolós védelemhez különálló Vigi blokkal egészíthető ki.

Fő műszaki jellemzők

• Gyártói cikkszám: A9F94263
• Termékcsalád: Acti 9 / Acti9 iC60
• Készülék rövid neve: iC60L
• Termék típusa: kismegszakító (moduláris)
• Pólusszám: 2P (2 védett pólus)
• Névleges áram (In): 63 A
• Kioldási karakterisztika: C görbe (5…10 x In)
• Kioldóegység: termikus-mágneses
• Zárlati megszakítóképesség (Icu): 15 kA – 400 V AC (EN/IEC 60947-2)
• Névleges üzemi feszültség (Ue): 400 V AC, max. 440 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Hálózati frekvencia: 50/60 Hz
• Modulszélesség: 2 modul (36 mm)
• Méretek: 85 × 36 × 78,5 mm (magasság × szélesség × mélység)
• Tömeg: 0,25 kg
• Szerelés: 35 mm-es DIN sín, klipszes rögzítés
• Csatlakozás: kettős csatlakozó felül és alul, merev 1…35 mm², sodrott 1…25 mm²
• Meghúzási nyomaték: 3,5 N.m
• Csupaszítási hossz: 14 mm
• Védettség: IP20, IP40 moduláris szekrénybe építve
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 10000 kapcsolási ciklus
• Üzemi hőmérséklet: -35…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN/IEC 60947-2

Tipikus felhasználási területek

• Dugaljkörök és világítási körök védelme lakó- és irodaépületekben
• Kisebb motorok, szivattyúk, ventilátorok táplálása
• Vegyes ohmos és induktív terhelésű elosztóhálózatok
• Kereskedelmi és ipari almérő elosztók kiépítése

Gyakori kérdések

Mire használható a Schneider A9F94263 kismegszakító?

Az Acti9 iC60L A9F94263 az elektromos áramkörök túlterhelés és rövidzárlat elleni védelmét látja el, 63 A névleges áramig. 2 pólusú kivitelben készül, egyfázisú áramkörök mindkét vezetőjének védelmére és leválasztására.

Mit jelent a C kioldási karakterisztika?

A C görbe azt jelenti, hogy a mágneses kioldás a névleges áram 5…10 x In tartományában lép működésbe. Így a készülék a vegyes ohmos és induktív terhelésű, általános célú áramkörökben működik megbízhatóan.

Mekkora a megszakítóképessége?

Ez a kivitel az EN/IEC 60947-2 szerint minősített, névleges megszakítóképesség (Icn) nincs megadva rá, zárlati megszakítóképessége 15 kA (Icu) 400 V AC feszültségen az EN/IEC 60947-2 szerint. Az iC60L a széria legnagyobb megszakítóképességű kivitele: olyan hálózatrészeken is alkalmazható, ahol a 6 kA-s iC60N és a 10 kA-s iC60H már nem elegendő.

Hány modul helyet foglal az elosztószekrényben?

A készülék 2 modul széles, azaz 36 mm helyet igényel a sínen. Teljes mérete 85 × 36 × 78,5 mm (magasság × szélesség × mélység).

Milyen keresztmetszetű vezeték köthető be?

A kettős csatlakozókba merev vezető 1…35 mm², sodrott vezető 1…25 mm² keresztmetszetig köthető, felül és alul egyaránt. A meghúzási nyomaték 3,5 N.m. A csupaszítási hossz 14 mm.

Kiegészíthető áram-védőkapcsolóval?

Igen, a készülék különálló Vigi blokkal bővíthető, így földzárlat elleni védelemmel is ellátható. Felszerelése 35 mm-es DIN sínre történik, klipszes rögzítéssel.

Milyen fésűs gyűjtősínnel sorolható?

Az A9F94263 kismegszakító a 2 pólusú, 100 A-es Acti9 fésűs gyűjtősínekkel sorolható, amelyekkel az elosztószekrény bekötése gyorsabb és áttekinthetőbb. Kompatibilis sínek:

• Acti9 fésűs gyűjtősín 2P, 100 A, 12 modul (A9XPH212)
• Acti9 fésűs gyűjtősín 2P, 100 A, 24 modul (A9XPH224)
• Acti9 fésűs gyűjtősín 2P, 100 A, 57 modul (A9XPH257)
• Acti9 segédérintkezős gyűjtősín 2P, 57 modul (A9XAH257)

Milyen kiegészítők rendelhetők az A9F94263 kismegszakítóhoz?

Az A9F94263 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
