Schneider Electric A9XPC712 ACTI9 Darabolható gyűjtősín iC40 3PN 12 mod. 18mm

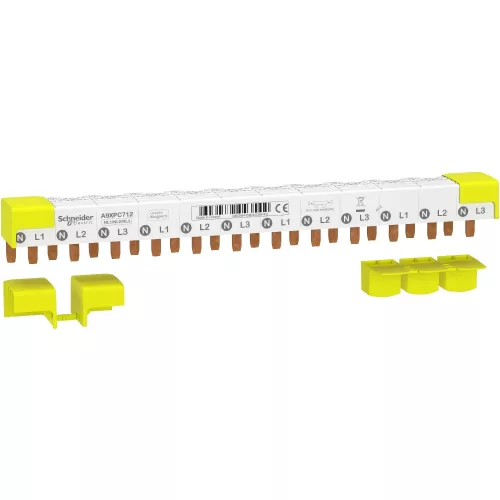

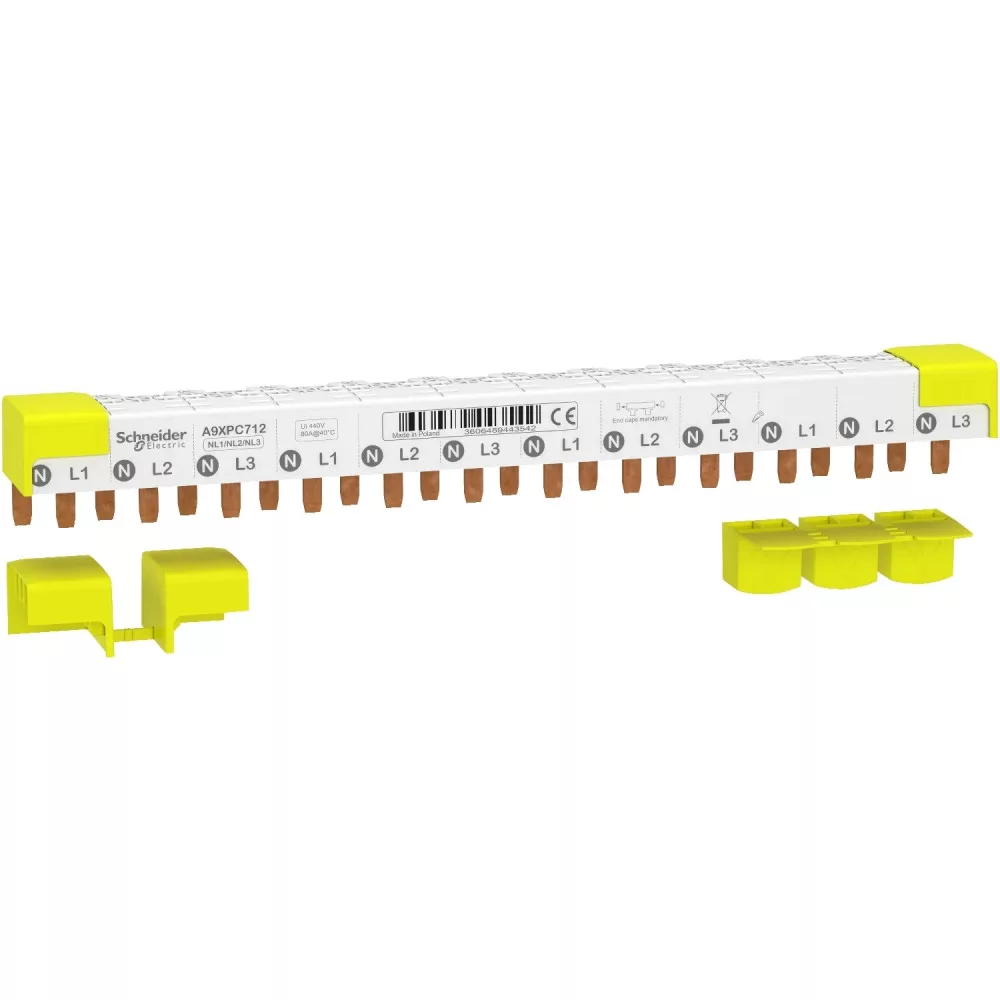

Schneider Electric Acti9 iC40 fésűs gyűjtősín, 3P+N fázisváltó, 80 A, 12 modul – A9XPC712

Az A9XPC712 a Schneider Electric Acti9 iC40 rendszerének darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, kombinált áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A fázis és a nulla közötti csatlakozótüske-osztás 9 mm, ezért az egy modulhelyen belül két csatlakozási pontot igénylő 1P+N készülékekhez is illeszkedik.

A sín 3P+N kiosztású, elosztástípusa N L1 N L2 N L3, és 12 db 1P+N (2 pólusú) készülék fogadására alkalmas. Kivitele fázisváltó kiosztással, amely egyenletesen osztja el a terhelést a három fázison. Hossza 12 modul (218 mm), az utak közötti távolság 18 mm, névleges üzemi árama 80 A, színe fehér (RAL 9003). Vágható, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 3L + N
• Kiosztás: 3P+N
• Elosztás típusa: N L1 N L2 N L3
• Kivezetések: 12 utas N + L (12 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N, illetve 0,33 x 3P vagy 0,33 x 3P + N
• Jelölés: N L1 N L2 N L3
• Utak közötti távolság: 18 mm
• Csatlakozótüske-osztás: 9 mm fázis és nulla között, 18 mm fázisok között
• Csatlakozás típusa: tüskés
• Hossz: 12 modul (218 mm)
• Névleges üzemi áram (Ie): 80 A (–40 °C)
• Névleges üzemi feszültség (Ue): 230 V AC (fázis/nulla), 400 V AC (fázis/fázis)
• Névleges szigetelési feszültség (Ui): 440 V AC (IEC 61439-1)
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Szerelési mód: vízszintes
• Szerelési hely: felül, alagút típusú terminálok mellett
• Méret (ma x szé x mé): 32 x 218 x 28 mm
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 C40-340, C60, iDPN, iDPN Vigi, iC40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40, Multi9 N40 Vigi
• Tömeg: 0,15 kg

Felhasználási területek

• Lakossági és társasházi elosztók kismegszakító-sorainak betáplálása
• Kombinált áram-védőkapcsolós (iDPN, iDT40, iC40) készüléksorok kialakítása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő elosztók bővítése, felújítása rendezett vezetékezéssel

Gyakori kérdések

Mire való az A9XPC712 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést jelent.

Hány készülék köthető rá?

A kiosztás 12 utas N + L, vagyis legfeljebb 12 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 18 mm, a sín hossza 12 modul (218 mm).

Mit jelent a 9 mm-es csatlakozásosztás?

Ez a sín a fázis és a nulla tüskéjét 9 mm-re helyezi egymástól, mert az iC40, iDT40 és iDPN családok 1P+N készülékei egyetlen 18 mm-es modulhelyen belül két csatlakozási pontot kérnek. A régebbi, 18 mm osztású iC60-as sínek erre nem alkalmasak.

Váltakoznak a fázisok a sín mentén?

Igen: a kiosztás minden útnál fázist vált, így az egymás után sorolt készülékek felváltva kapják az L1, L2 és L3 fázist, és a három fázis terhelése kiegyenlítődik.

Milyen kiegészítő sávokat tartalmaz?

('Milyen bekötéssel táplálható be?', ('Milyen szerelési helyzetben használható?', 'Vízszintes szerelésű, a bekötés felül, alagút típusú terminálok mellett történik. Szigetelt kivitelű, végelemekkel és tüsketakarókkal kiegészítve eléri az IP20 szintet.'))

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 80 A (–40 °C), üzemi feszültsége 230 V AC (fázis/nulla), 400 V AC (fázis/fázis), szigetelési feszültsége 440 V AC (IEC 61439-1). Kompatibilis családok: Acti 9 C40-340, C60, iDPN, iDPN Vigi, iC40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40, Multi9 N40 Vigi.

Méretre vágható, és milyen tartozékok illenek hozzá?

Igen, az A9XPC712 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A sínvég lezárásához a A9X21095 véglezáró (3P+N), a fel nem használt tüskék lefedéséhez a A9XPT620 takarósapka (9 mm) való. Azonos rendszerű, másik kiosztású változat a A9XPC612.
