Schneider A9C15424 ACTI9 iATL24 gyengeáramú vezérlő és jelző segédérintkező iTL impulzusrelékhez

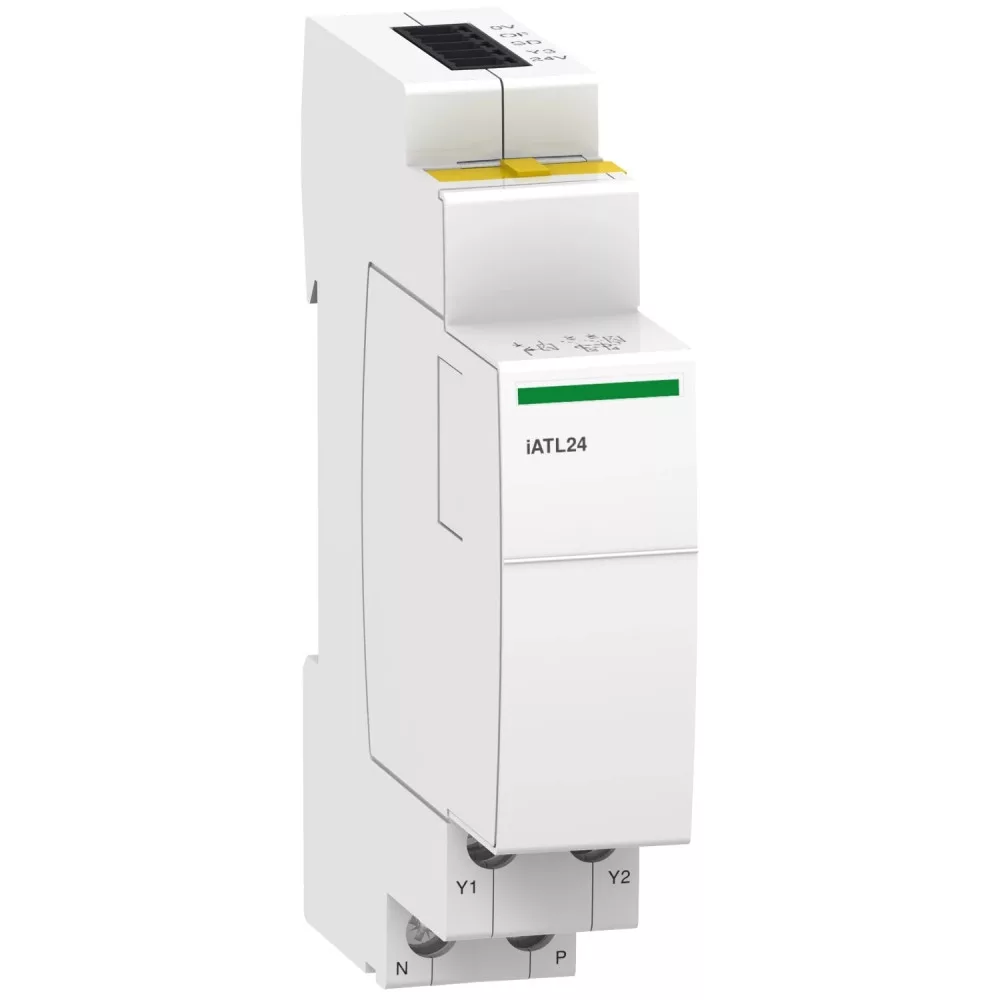

Schneider Electric Acti9 iATL24 vezérlő és jelző segédérintkező impulzusrelékhez

A Schneider Electric Acti9 iATL24 kiegészítő az iTL impulzusrelék gyengeáramú, 24 V egyenfeszültségű vezérlését és állapotjelzését teszi lehetővé. Az A9C15424 típusjelű modul az impulzusrelé bal oldalára rögzítve dolgozik, és Ti24 csatlakozón keresztül Smartlink rendszerbe köthető.

A modul 230 V AC tápfeszültségről működik, a vezérlőjel 230 V AC impulzus vagy 24 V DC fel- és lefutó él lehet, a jelzőkör 24 V DC, 2…100 mA. Mérete 81×18×68 mm, szélessége 1 modul, elektromos élettartama 250 000 kapcsolás. Kompatibilis az Acti9 iTL+, iTLi és ITM készülékekkel.

Műszaki jellemzők

• Típus: Acti9 iATL24 vezérlő és jelző kiegészítő
• Érintkezők: 1 NO jelzőérintkező
• Jelzőkör: 24 V DC ±20 %, 0,002…0,1 A
• Vezérlőkör: 230 V AC impulzus, illetve 24 V DC fel- vagy lefutó él
• Névleges tápfeszültség (Us): 230 V AC 50/60 Hz
• Teljesítményfelvétel: 1 W
• Interfész: Ti24 csatlakozó, Smartlink rendszerhez
• Kompatibilitás: Acti9 iTL+, iTLi és ITM impulzusrelék
• Névleges szigetelési feszültség (Ui): 250 V AC
• Lökőfeszültség-állóság (Uimp): 8 kV
• Elektromos élettartam: 250 000 kapcsolás
• Szélesség: 1 modul (18 mm)
• Méretek: 81×18×68 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szerelés: DIN sín, az impulzusrelé bal oldalára rögzítve
• Védettség: IP20 (moduláris szekrényben IP40)
• Tömeg: kb. 0,079 kg

Felhasználási területek

• Impulzusrelés világításvezérlés távoli, gyengeáramú kapcsolása
• Világítási körök állapotának visszajelzése épületfelügyeleti rendszerbe
• Smartlink rendszerbe kötött elosztószekrények bővítése
• Nagy alapterületű irodák és középületek központi világításkezelése
• Meglévő iTL impulzusrelés rendszer utólagos automatizálása

Gyakori kérdések

Mire való az iATL24 modul?

Az iTL impulzusrelék 24 V egyenfeszültségű vezérlésére és állapotuk visszajelzésére, például épületfelügyeleti rendszer felé.

Melyik készülékekkel működik?

Az Acti9 iTL+, iTLi és ITM impulzusrelékkel.

Milyen vezérlőjelet fogad?

230 V AC impulzust, illetve 24 V DC fel- vagy lefutó élt.

Mire jó a Ti24 csatlakozó?

Az Acti9 rendszer előre huzalozott csatlakozója, amellyel a modul külön bekötés nélkül köthető Smartlink egységhez vagy PLC-hez.

Mennyi helyet foglal a szekrényben?

A modul 1 modul, azaz 18 mm széles, magassága 81 mm, mélysége 68 mm.

Meddig bírja a kapcsolgatást?

Az elektromos élettartam 250 000 kapcsolás.
