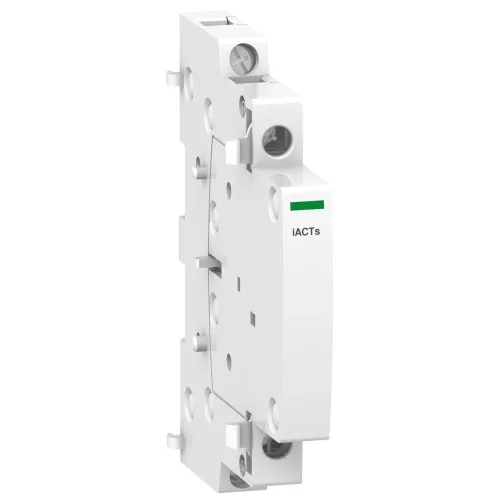

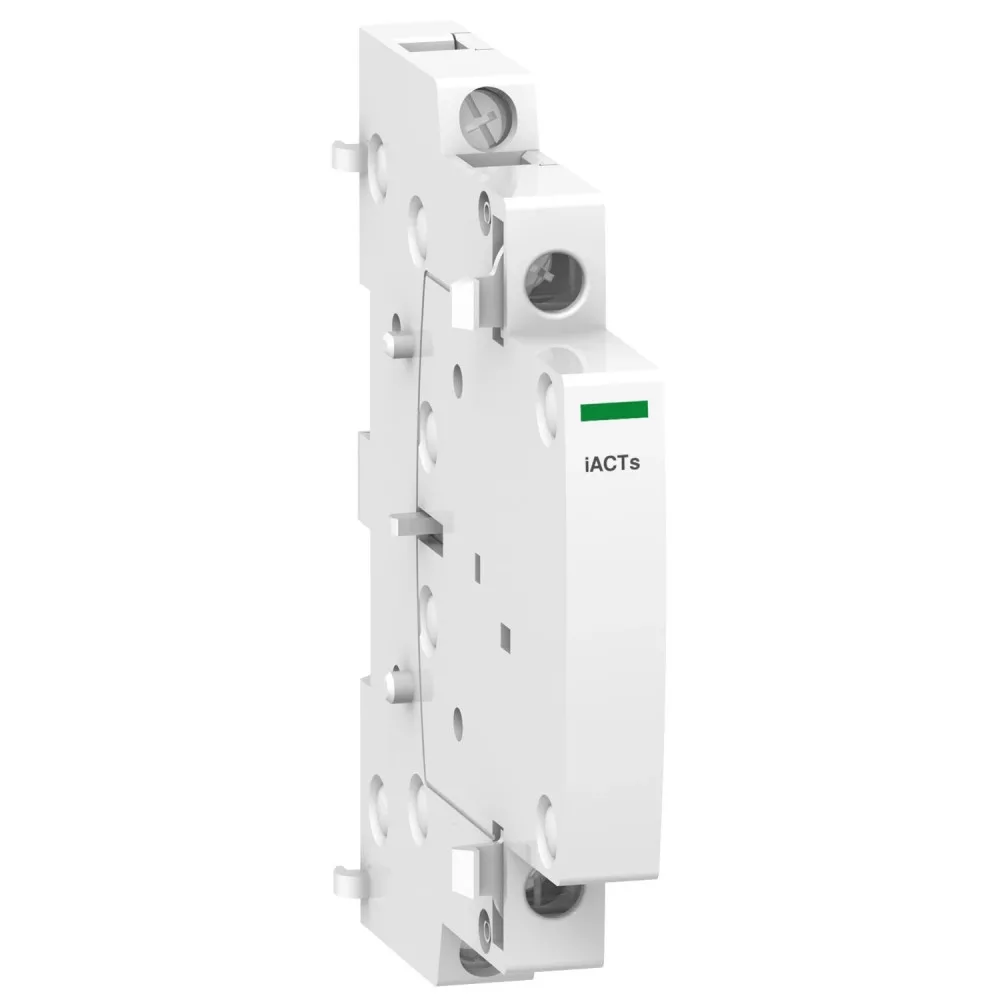

Schneider A9C15915 ACTI9 iACTS jelzés kiegészítő, 1CO, 2A

Schneider Electric Acti9 iACTs jelzés kiegészítő, 1 CO, 2 A

A Schneider Electric Acti9 iACTs jelzés kiegészítő a mágneskapcsolók és impulzusrelék állapotát viszi távolra. Az A9C15915 típusjelű modul érintkező-összeállítása 1 CO, a jelzőkör terhelhetősége 230 V AC mellett 2 A, kisáramú körben 24 V AC/DC 10 mA.

A modul a készülék mellé, 35 mm-es szimmetrikus DIN sínre rögzíthető, szélessége mindössze fél modul (9 mm). Vezérlőköri feszültsége 24…240 V AC vagy 24…130 V DC, névleges szigetelési feszültsége 440 V. Mérete 81×9×68 mm, az Acti9 iCT+ mágneskapcsolókhoz illeszkedik.

Műszaki jellemzők

• Típus: Acti9 iACTs távjelző kiegészítő
• Érintkezők: 1 CO
• Jelzőkör terhelhetősége: 230 V AC: 2 A; 24 V AC/DC: 10 mA; 130 V DC: 1 A
• Vezérlőkör feszültsége: 24…240 V AC 50/60 Hz; 24…130 V DC
• Kompatibilitás: Acti9 iCT+ mágneskapcsolók
• Névleges szigetelési feszültség (Ui): 440 V
• Lökőfeszültség-állóság (Uimp): 4 kV
• Csatlakozás: Alagút típusú kapcsok, 2 × 2,5 mm²
• Szélesség: 9 mm (fél modul)
• Méretek: 81×9×68 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Védettség: IP20
• Tömeg: kb. 0,042 kg

Felhasználási területek

• Mágneskapcsoló állapotának távjelzése vezérlőpultra
• Világítási és technológiai körök visszajelzése épületfelügyeletbe
• Reteszelés kialakítása több készülék között
• Üzemóra-számláló vagy jelzőlámpa működtetése
• Kereskedelmi és ipari elosztószekrények bővítése

Gyakori kérdések

Mit jelez ez a kiegészítő?

A hozzá tartozó mágneskapcsoló vagy impulzusrelé be- és kikapcsolt állapotát, feszültségmentes érintkezőkön keresztül.

Milyen érintkezői vannak?

Az érintkező-összeállítás 1 CO.

Mekkora terhelést kapcsol?

A jelzőkör 230 V AC mellett 2 A, 130 V DC mellett 1 A, kisáramú körben 24 V AC/DC 10 mA terhelést kezel.

Melyik készülékekhez való?

Az Acti9 iCT+ mágneskapcsolókhoz.

Mennyi helyet foglal a szekrényben?

A modul fél modul, azaz 9 mm széles, magassága 81 mm, mélysége 68 mm.

Utólag is felszerelhető?

Igen, a modul a már beépített készülék mellé is felhelyezhető, feszültségmentes állapotban.
