Schneider A9C15924 ACTI9 iACT24 vezérlés és jelzés, Ti24csatlakozóval

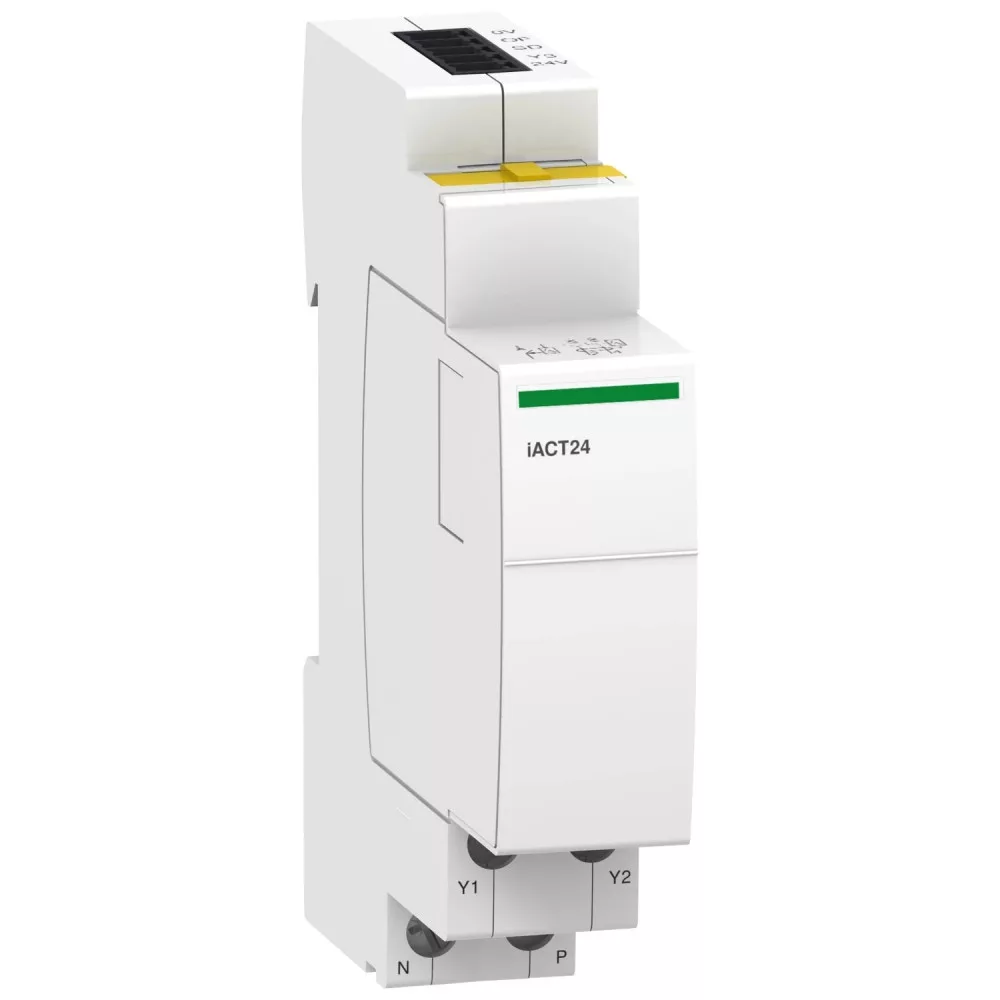

Schneider Electric Acti9 iACT24 vezérlés és jelzés kiegészítő, Ti24 csatlakozóval

A Schneider Electric Acti9 iACT24 kiegészítő a mágneskapcsolók 24 V egyenfeszültségű távvezérlését és állapotjelzését végzi. Az A9C15924 típusjelű modul Ti24 csatlakozóval készül, így közvetlenül köthető Smartlink egységhez vagy PLC-hez.

A modul 230 V AC tápfeszültségről működik, a vezérlőjel 230 V AC fenntartott jel vagy 24 V DC fel- és lefutó él, a jelzőkör 24 V DC, 2…100 mA. Elektromos élettartama 250 000 kapcsolás, mérete 81×18×68 mm, szélessége 1 modul. Kompatibilis az Acti9 iCT mágneskapcsolókkal és a Smartlink rendszerrel.

Műszaki jellemzők

• Típus: Acti9 iACT24 vezérlő és jelző kiegészítő
• Érintkezők: 1 NO jelzőérintkező
• Jelzőkör: 24 V DC −20…+25 %, 0,002…0,1 A
• Vezérlőkör: 230 V AC fenntartott jel, illetve 24 V DC fel- vagy lefutó él
• Névleges tápfeszültség (Us): 230 V AC 50/60 Hz
• Interfész: Ti24 csatlakozó, Smartlink rendszerhez
• Kompatibilitás: Acti9 iCT mágneskapcsolók, Acti9 Smartlink
• Névleges szigetelési feszültség (Ui): 440 V
• Lökőfeszültség-állóság (Uimp): 4 kV
• Túlfeszültségi kategória: III
• Elektromos élettartam: 250 000 kapcsolás
• Csatlakozás: Alagút típusú kapcsok, 2 × 2,5 mm²
• Szélesség: 1 modul (18 mm)
• Méretek: 81×18×68 mm (magasság × szélesség × mélység)
• Szín: Fehér
• Védettség: IP20 (moduláris szekrényben IP40)
• Tömeg: kb. 0,084 kg

Felhasználási területek

• Mágneskapcsolók távvezérlése épületautomatikai rendszerből
• Világítási és technológiai körök központi kapcsolása
• Smartlink rendszerbe kötött elosztószekrények kialakítása
• Terheléskezelés és energiagazdálkodás kereskedelmi épületben
• Meglévő iCT rendszer utólagos automatizálása

Gyakori kérdések

Mire való az iACT24 modul?

A mágneskapcsolók 24 V egyenfeszültségű távvezérlésére és állapotuk visszajelzésére.

Melyik készülékekkel működik?

Az Acti9 iCT mágneskapcsolókkal és a Smartlink rendszerrel.

Milyen vezérlőjelet fogad?

230 V AC fenntartott jelet, illetve 24 V DC fel- vagy lefutó élt.

Mire jó a Ti24 csatlakozó?

Előre huzalozott csatlakozó, amellyel a modul külön bekötés nélkül köthető Smartlink egységhez vagy PLC-hez.

Mennyi helyet foglal a szekrényben?

A modul 1 modul, azaz 18 mm széles, magassága 81 mm, mélysége 68 mm.

Meddig bírja a kapcsolgatást?

Az elektromos élettartam 250 000 kapcsolás.
