Schneider A9XAH557 ACTI9 Darabolható gyűjtősín 100A, segédérintkező+3P+N, 57M

Schneider Electric Acti9 fésűs gyűjtősín segédérintkező-sávval, segédérintkező + 3P+N, 100 A, 57 modul – A9XAH557

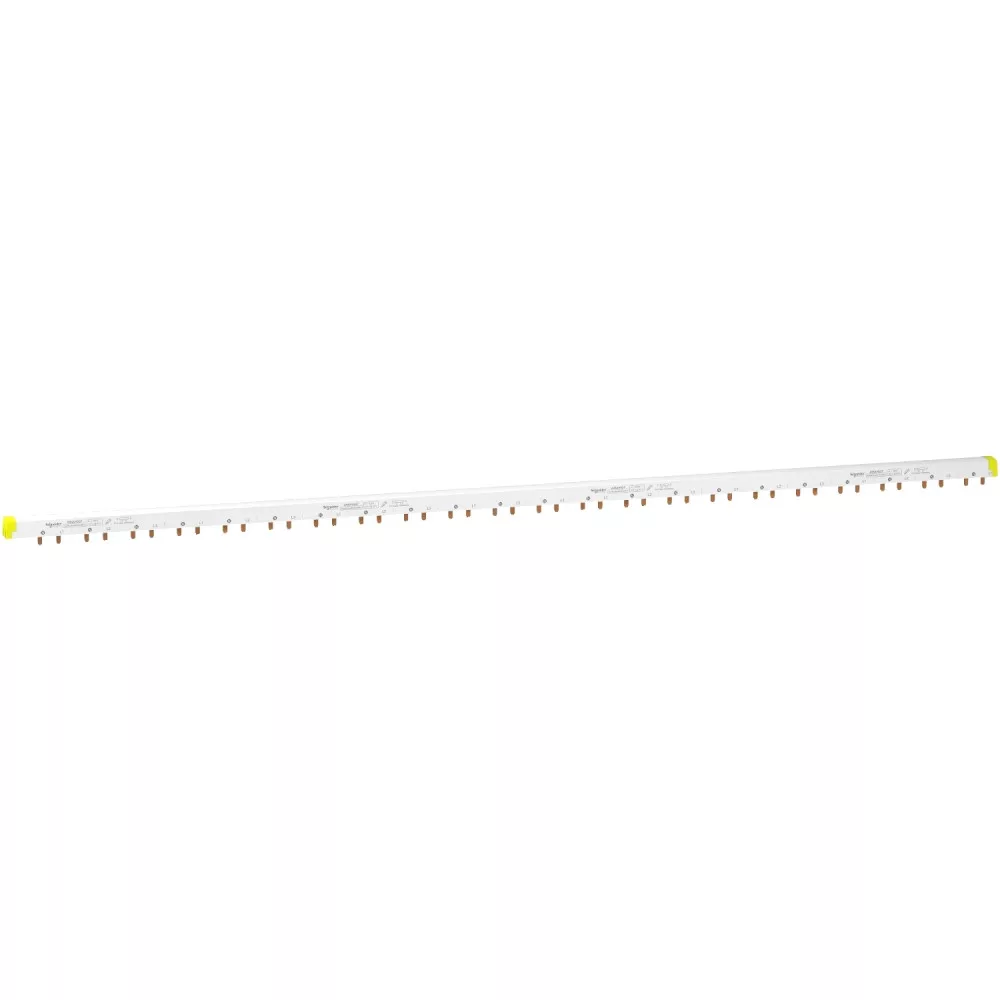

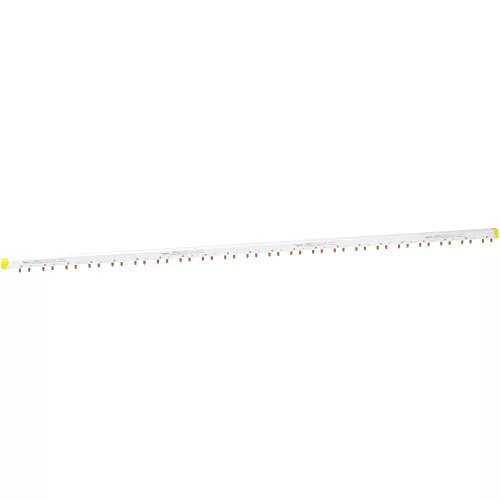

Az A9XAH557 a Schneider Electric Acti9 termékcsaládjának darabolható fésűs gyűjtősínje, amely a szokásos fázisvezetők mellett egy külön segédérintkező-sávot (Aux) is tartalmaz. Ezzel egyetlen elem látja el a kalapsínre sorolt kismegszakítók, áram-védőkapcsolók és terheléskapcsolók betáplálását, valamint a mellettük lévő segéd- és jelzőérintkezők közös bekötését – így nincs szükség külön sínre vagy egyedi huzalozásra.

A sín kiosztása segédérintkező + 3P+N, elosztástípusa Aux N L1 – Aux N L2 – Aux N L3, N L1 N L2 N L3 jelöléssel, és 22 db 1P+N (2 pólusú) készülék fogadására alkalmas. A kiosztás minden útnál fázist vált, ezért az egymás mellé sorolt készülékek felváltva kapják az L1, L2 és L3 fázist, ami kiegyenlíti a fázisterhelést. Teljes hossza 57 modul, azaz 1000 mm, az utak közötti távolság 45 mm. Vágható kivitelű, névleges üzemi árama 100 A, üzemi feszültsége 415 V AC, színe fehér (RAL 9003).

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín segédérintkező-sávval
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 3L + N
• Kiosztás: segédérintkező + 3P+N
• Elosztás típusa: Aux N L1 – Aux N L2 – Aux N L3
• Kivezetések: 22-es Aux + N + L (22 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N, illetve 1 x 2P
• Jelölés: N L1 N L2 N L3
• Utak közötti távolság: 45 mm
• Csatlakozótüske-osztás: 18 mm
• Csatlakozás típusa: tüskés
• Hossz: 57 modul (1000 mm)
• Névleges üzemi áram (Ie): 100 A (–40 °C)
• Névleges üzemi feszültség (Ue): 415 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC (IEC 61439-2)
• Szerelési mód: vízszintes
• Szerelési hely: felül vagy alul, alagút típusú terminál, illetve kettős csatlakozó mellett
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3-as szennyezettségi fok (IEC 60947-7-1)
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 iC60 RCBO, iK60, iID, iID K, iSW-NA, iT60N, Multi9 C60
• Tömeg: 0,687 kg

Felhasználási területek

• Jelzés- és állapotfigyeléssel ellátott elosztószekrények kialakítása
• Kismegszakító-sorok betáplálása segédérintkezők közös bekötésével együtt
• Épületfelügyeleti és távjelző rendszerekhez csatlakozó al- és főelosztók
• Ipari vezérlőszekrények, ahol a megszakítók állapotát vissza kell jelezni
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő csökkentése a cél

Gyakori kérdések

Mire való az A9XAH557 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen szigetelt elemmel, és emellett egy külön segédérintkező-sávot (Aux) is vezet, amellyel a készülékek mellé szerelt segéd- és jelzőérintkezők közös köre is köthető be egyedi vezetékezés nélkül.

Mi a különbség a hagyományos fésűs gyűjtősínhez képest?

A hagyományos sín csak a fázisokat (és szükség esetén a nullát) osztja szét. Az A9XAH557 elosztástípusa Aux N L1 – Aux N L2 – Aux N L3, tehát a teljesítménysáv mellett egy kiegészítő sávot is tartalmaz a segédérintkezők számára. Így két külön sín helyett egy elem elég.

Hány készülék köthető rá?

A kiosztás 22-es Aux + N + L, vagyis legfeljebb 22 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 45 mm, a csatlakozótüskék osztása 18 mm, a sín teljes hossza 57 modul (1000 mm).

Váltakoznak a fázisok a sín mentén?

Igen: a kiosztás minden útnál fázist vált, így az egymás után sorolt készülékek felváltva kapják az L1, L2 és L3 fázist, és a három fázis terhelése kiegyenlítődik.

Méretre vágható?

Igen, az A9XAH557 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A vágás után a szabaddá vált sínvéget le kell zárni, hogy visszaálljon a IP20 szint.

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 100 A (–40 °C), üzemi feszültsége 415 V AC, szigetelési feszültsége 500 V AC (IEC 61439-2), a szabvány EN/IEC 61439-5. Kompatibilis családok: Acti 9 iC60 RCBO, iK60, iID, iID K, iSW-NA, iT60N, Multi9 C60. A bekötés a készülékek felső vagy alsó oldalán, alagút típusú vagy kettős csatlakozó mellett történhet.

Melyik rokon gyűjtősínt érdemes még megnézni?

Segédérintkező-sáv nélküli, azonos kiosztású és hosszúságú változat a A9XPH557, amely ugyanezt a 100 A terhelhetőséget és 57 modulos hosszat kínálja.
