Schneider Electric A9XPV748 ACTI9 Fésűs gyűjtősín, 48 modul, 3P-N, Vigi és 9mm segédérintkező hellyel

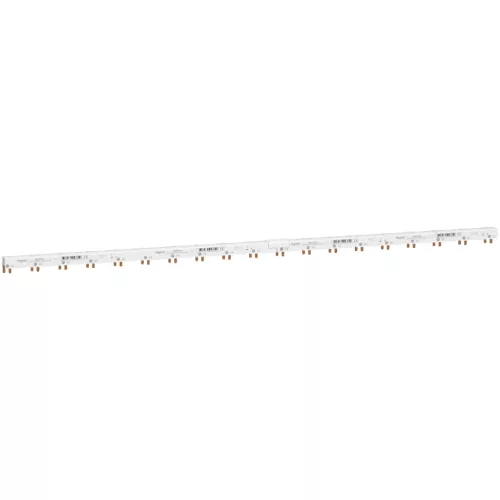

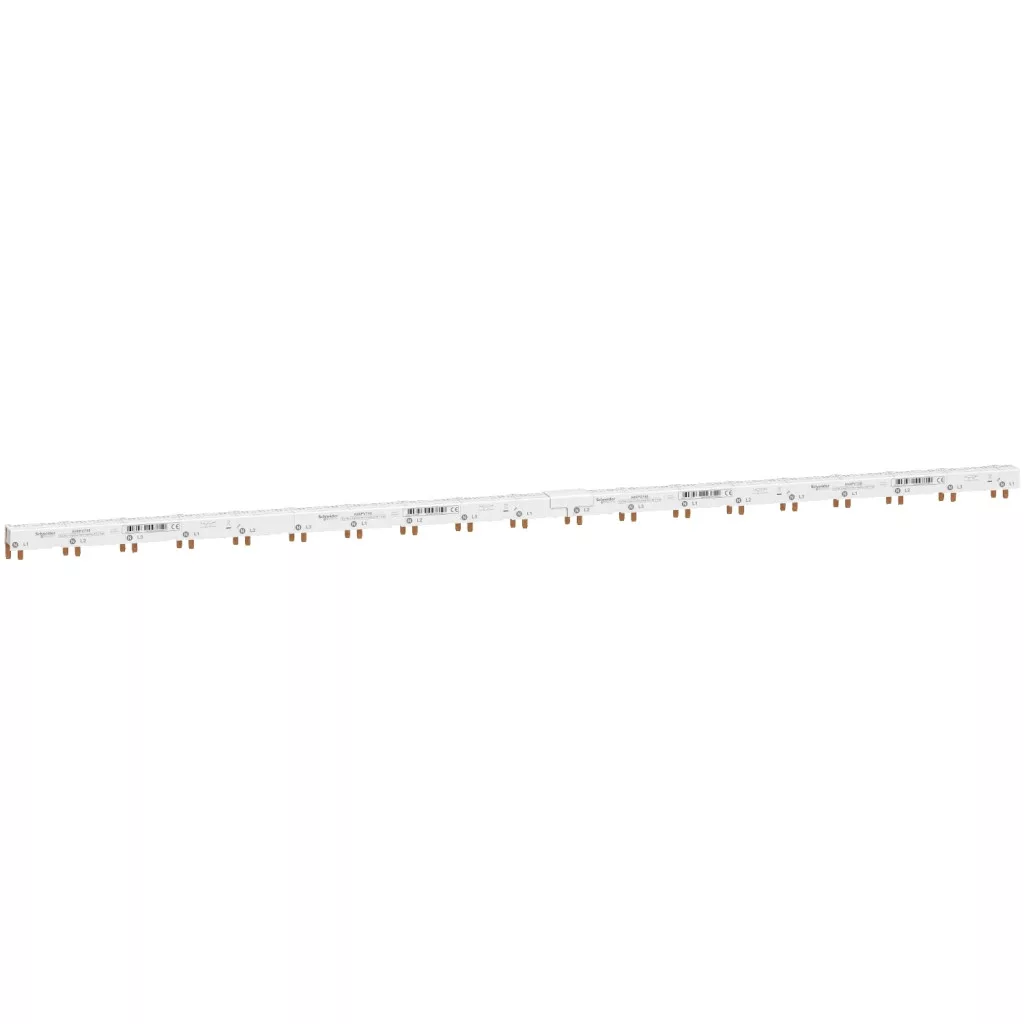

Schneider Electric Acti9 fésűs gyűjtősín, 3P+N, 80 A, 48 modul, Vigi- és segédérintkező-hellyel – A9XPV748

Az A9XPV748 a Schneider Electric Acti9 rendszerének darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, kombinált áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A fázis és a nulla közötti csatlakozótüske-osztás 9 mm, ezért az egy modulhelyen belül két csatlakozási pontot igénylő 1P+N készülékekhez is illeszkedik.

A sín 3P+N kiosztású, elosztástípusa Aux N L1 Vigi – Aux N L2 Vigi – Aux N L3 Vigi, és 18 db 1P+N (2 pólusú) készülék fogadására alkalmas. Kivitele külön Vigi- és segédérintkező-sávval, így az áram-védőkapcsoló modulok és a jelzőérintkezők bekötése is a sínen történik. Hossza 48 modul (862 mm), az utak közötti távolság 45 mm, névleges üzemi árama 80 A, színe fehér (RAL 9003). Vágható, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 3L + N
• Kiosztás: 3P+N
• Elosztás típusa: Aux N L1 Vigi – Aux N L2 Vigi – Aux N L3 Vigi
• Kivezetések: 18 utas Aux + N + L + Vigi (18 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N
• Jelölés: N L1 N L2 N L3
• Utak közötti távolság: 45 mm
• Csatlakozótüske-osztás: 9 mm fázis és nulla között
• Csatlakozás típusa: tüskés
• Hossz: 48 modul (862 mm)
• Névleges üzemi áram (Ie): 80 A (–40 °C)
• Névleges üzemi feszültség (Ue): 230 V AC (fázis/nulla)
• Névleges szigetelési feszültség (Ui): 400 V AC (IEC 61439-1)
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Szerelési mód: vízszintes
• Szerelési hely: felül, alagút típusú terminálok mellett
• Méret (ma x szé x mé): 29 x 862 x 26 mm
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 C40, C60H-DC, DT40, DT40 Vigi, iDPN, iDPN Vigi, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID40, Multi9 N40 Vigi
• Tömeg: 0,472 kg

Felhasználási területek

• Lakossági és társasházi elosztók kismegszakító-sorainak betáplálása
• Kombinált áram-védőkapcsolós (iDPN, iDT40, iC40) készüléksorok kialakítása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő elosztók bővítése, felújítása rendezett vezetékezéssel

Gyakori kérdések

Mire való az A9XPV748 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést jelent.

Hány készülék köthető rá?

A kiosztás 18 utas Aux + N + L + Vigi, vagyis legfeljebb 18 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 45 mm, a sín hossza 48 modul (862 mm).

Mit jelent a 9 mm-es csatlakozásosztás?

Ez a sín a fázis és a nulla tüskéjét 9 mm-re helyezi egymástól, mert az iC40, iDT40 és iDPN családok 1P+N készülékei egyetlen 18 mm-es modulhelyen belül két csatlakozási pontot kérnek. A régebbi, 18 mm osztású iC60-as sínek erre nem alkalmasak.

Váltakoznak a fázisok a sín mentén?

Igen: a kiosztás minden útnál fázist vált, így az egymás után sorolt készülékek felváltva kapják az L1, L2 és L3 fázist, és a három fázis terhelése kiegyenlítődik.

Milyen kiegészítő sávokat tartalmaz?

Elosztástípusa Aux N L1 Vigi – Aux N L2 Vigi – Aux N L3 Vigi, tehát a teljesítménysáv mellett a Vigi-modulok és a segédérintkezők közös köre is a sínen fut, külön huzalozás nélkül.

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 80 A (–40 °C), üzemi feszültsége 230 V AC (fázis/nulla), szigetelési feszültsége 400 V AC (IEC 61439-1). Kompatibilis családok: Acti 9 C40, C60H-DC, DT40, DT40 Vigi, iDPN, iDPN Vigi, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID40, Multi9 N40 Vigi.

Méretre vágható, és milyen tartozékok illenek hozzá?

Igen, az A9XPV748 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A sínvég lezárásához a A9X21095 véglezáró (3P+N), a fel nem használt tüskék lefedéséhez a A9XPT620 takarósapka (9 mm) való. Azonos rendszerű, másik kiosztású változat a A9XPV648.
