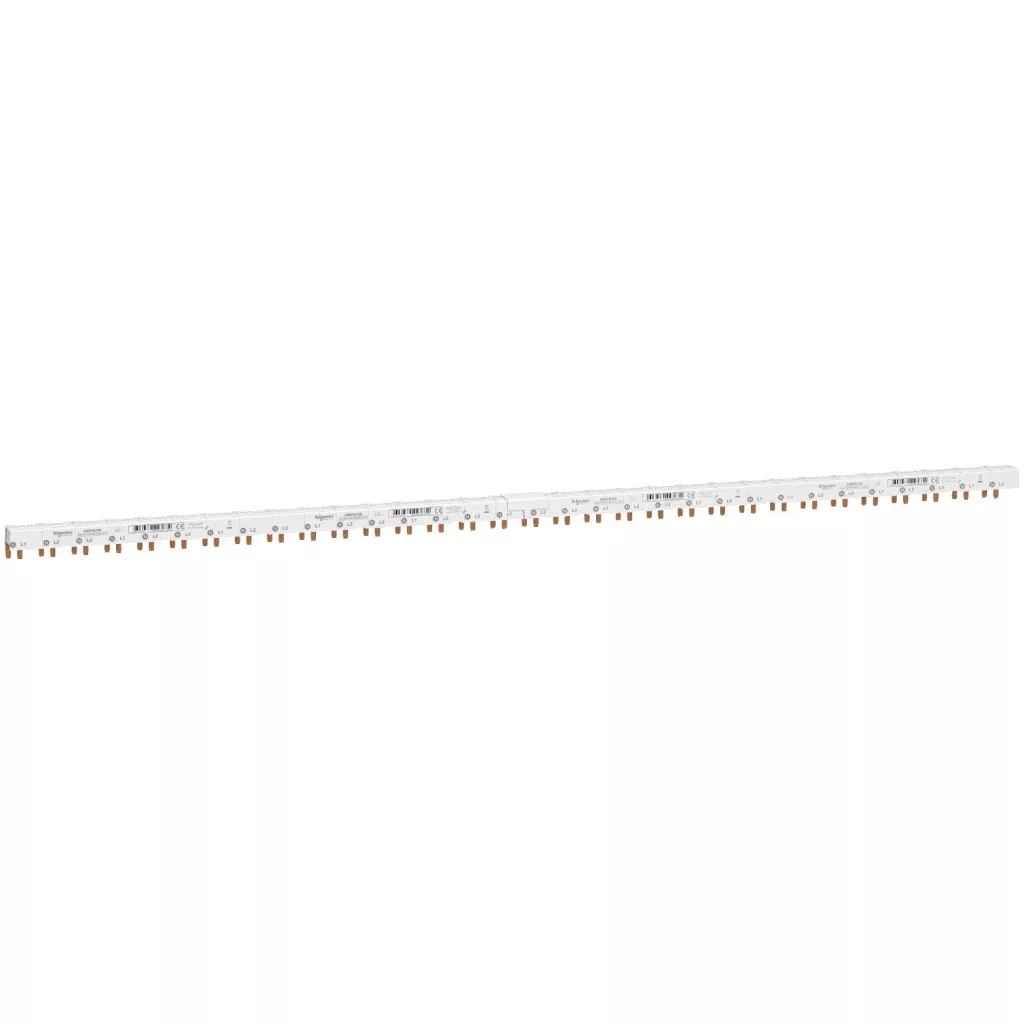

Schneider Electric A9XPA748 ACTI9 Fésűs gyűjtősín, 48 modul, 3P-N, 9 mm segédérintkező hellyel

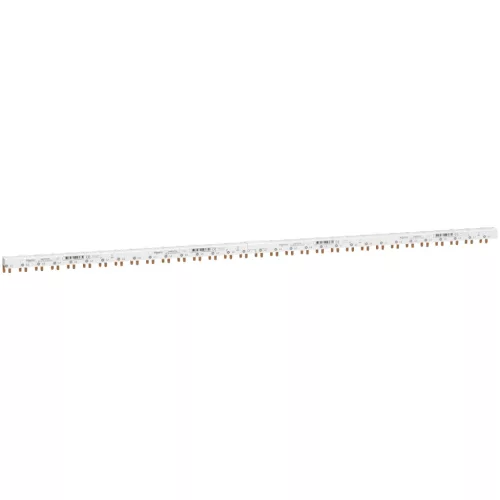

Schneider Electric Acti9 fésűs gyűjtősín, 3P+N, 80 A, 48 modul, 9 mm segédérintkező-hellyel – A9XPA748

Az A9XPA748 a Schneider Electric Acti9 rendszerének darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, kombinált áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A fázis és a nulla közötti csatlakozótüske-osztás 9 mm, ezért az egy modulhelyen belül két csatlakozási pontot igénylő 1P+N készülékekhez is illeszkedik.

A sín 3P+N kiosztású, elosztástípusa Aux N L1 – Aux N L2 – Aux N L3, és 32 db 1P+N (2 pólusú) készülék fogadására alkalmas. Kivitele külön 9 mm-es segédérintkező-hellyel a jelző- és segédérintkezők bekötéséhez. Hossza 48 modul (862 mm), az utak közötti távolság 27 mm, névleges üzemi árama 80 A, színe fehér (RAL 9003). Vágható, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 3L + N
• Kiosztás: 3P+N
• Elosztás típusa: Aux N L1 – Aux N L2 – Aux N L3
• Kivezetések: 32 pontos Aux + N + L (32 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N
• Jelölés: N L1 N L2 N L3
• Utak közötti távolság: 27 mm
• Csatlakozótüske-osztás: 9 mm fázis és nulla között
• Csatlakozás típusa: tüskés
• Hossz: 48 modul (862 mm)
• Névleges üzemi áram (Ie): 80 A (–40 °C)
• Névleges üzemi feszültség (Ue): 230 V AC (fázis/nulla)
• Névleges szigetelési feszültség (Ui): 400 V AC (IEC 61439-1)
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Szerelési mód: vízszintes
• Szerelési hely: felül, alagút típusú terminálok mellett
• Méret (ma x szé x mé): 29 x 862 x 26 mm
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 C40-340, C60, DT40, DT40 Vigi, iDPN, iDPN Vigi+, ID C40, IDc, ITG40, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40
• Tömeg: 0,521 kg

Felhasználási területek

• Lakossági és társasházi elosztók kismegszakító-sorainak betáplálása
• Kombinált áram-védőkapcsolós (iDPN, iDT40, iC40) készüléksorok kialakítása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő elosztók bővítése, felújítása rendezett vezetékezéssel

Gyakori kérdések

Mire való az A9XPA748 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést jelent.

Hány készülék köthető rá?

A kiosztás 32 pontos Aux + N + L, vagyis legfeljebb 32 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 27 mm, a sín hossza 48 modul (862 mm).

Mit jelent a 9 mm-es csatlakozásosztás?

Ez a sín a fázis és a nulla tüskéjét 9 mm-re helyezi egymástól, mert az iC40, iDT40 és iDPN családok 1P+N készülékei egyetlen 18 mm-es modulhelyen belül két csatlakozási pontot kérnek. A régebbi, 18 mm osztású iC60-as sínek erre nem alkalmasak.

Váltakoznak a fázisok a sín mentén?

Igen: a kiosztás minden útnál fázist vált, így az egymás után sorolt készülékek felváltva kapják az L1, L2 és L3 fázist, és a három fázis terhelése kiegyenlítődik.

Milyen kiegészítő sávokat tartalmaz?

('Milyen kiegészítő sávot tartalmaz?', 'Elosztástípusa Aux N L1 – Aux N L2 – Aux N L3: a fázis és a nulla mellett egy 9 mm-es segédérintkező-hely is végigfut a sínen, amelyre a jelző- és segédérintkezők köthetők.')

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 80 A (–40 °C), üzemi feszültsége 230 V AC (fázis/nulla), szigetelési feszültsége 400 V AC (IEC 61439-1). Kompatibilis családok: Acti 9 C40-340, C60, DT40, DT40 Vigi, iDPN, iDPN Vigi+, ID C40, IDc, ITG40, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40.

Méretre vágható, és milyen tartozékok illenek hozzá?

Igen, az A9XPA748 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A sínvég lezárásához a A9X21095 véglezáró (3P+N), a fel nem használt tüskék lefedéséhez a A9XPT620 takarósapka (9 mm) való. Azonos rendszerű, másik kiosztású változat a A9XPA648.
