Schneider Electric A9XPP606 ACTI9 Darabolható gyűjtősín 63A, 1P+N, 6M

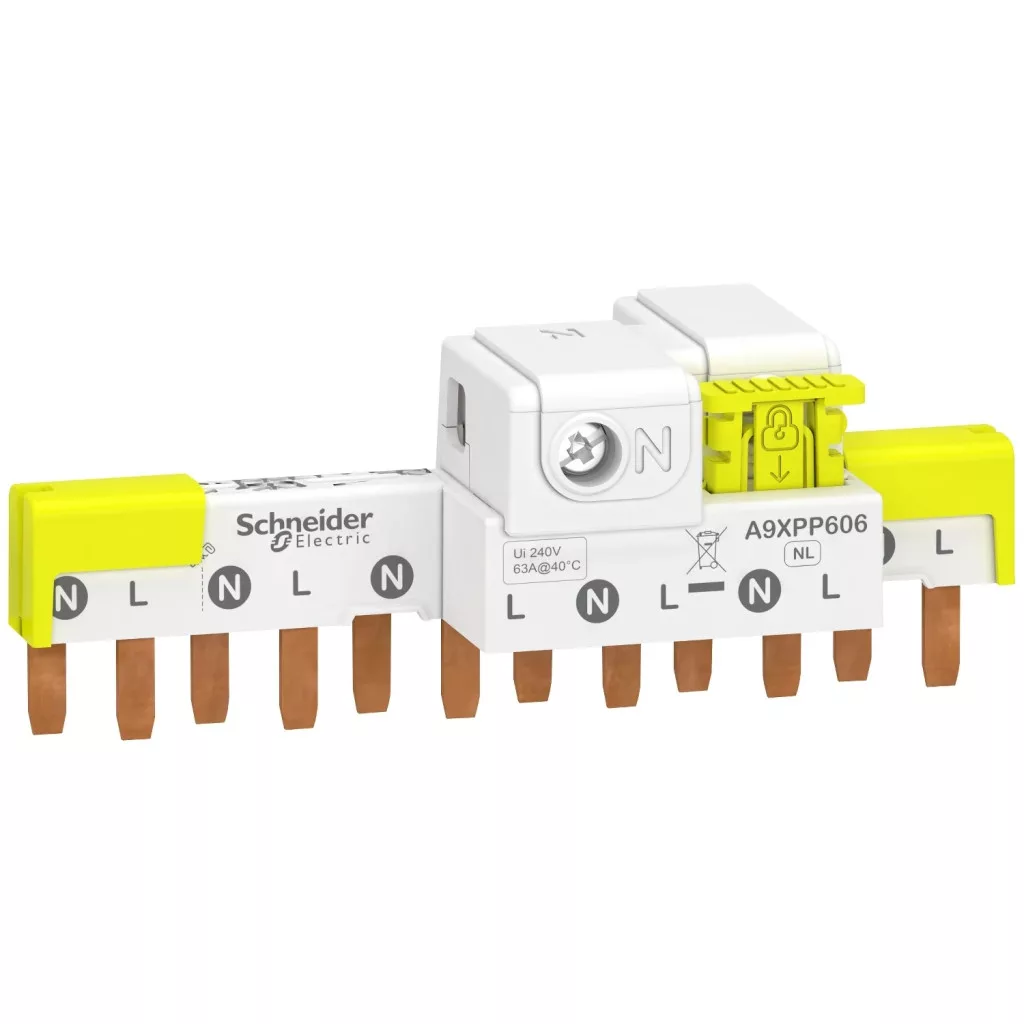

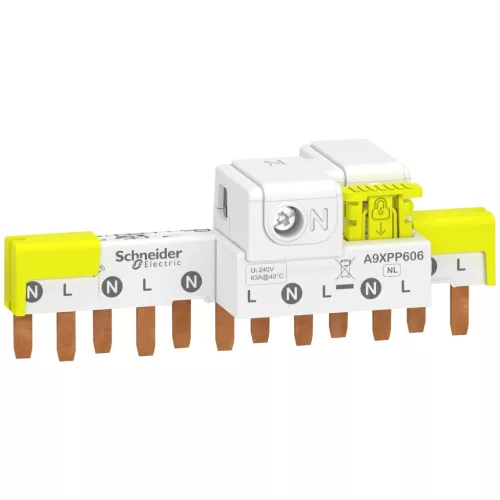

Schneider Electric Acti9 fésűs gyűjtősín, 1P+N, 63 A, 6 modul, csavaros bekötéssel – A9XPP606

Az A9XPP606 a Schneider Electric Acti9 rendszerének darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, kombinált áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A fázis és a nulla közötti csatlakozótüske-osztás 9 mm, ezért az egy modulhelyen belül két csatlakozási pontot igénylő 1P+N készülékekhez is illeszkedik.

A sín 1P+N kiosztású, elosztástípusa N L, és 6 db 1P+N (2 pólusú) készülék fogadására alkalmas. Kivitele csavaros bekötésű betáplálással. Hossza 6 modul (110 mm), az utak közötti távolság 18 mm, névleges üzemi árama 63 A, színe fehér (RAL 9003). Vágható, így pontosan a beépítendő készüléksor hosszára szabható.

Műszaki jellemzők

• Termékcsalád: Acti 9
• Termék típusa: fésűs gyűjtősín
• Tartozék kategória: csatlakozó tartozék
• Kivitel: darabolható (vágható), szigetelt
• Vonalak: 1L + N
• Kiosztás: 1P+N
• Elosztás típusa: N L
• Kivezetések: 6 utas N + 1 L (6 db 1P+N (2 pólusú) készülék)
• Egy útra jutó pólusok: 1 x 1P + N
• Jelölés: N L
• Utak közötti távolság: 18 mm
• Csatlakozótüske-osztás: 9 mm fázis és nulla között
• Csatlakozás típusa: tüskés
• Hossz: 6 modul (110 mm)
• Névleges üzemi áram (Ie): 63 A (–40 °C)
• Névleges üzemi feszültség (Ue): 230 V AC (fázis/nulla)
• Névleges szigetelési feszültség (Ui): 400 V AC (IEC 61439-1)
• Névleges lökőfeszültség-állóság (Uimp): 4 kV
• Bekötés: csavaros bekötés
• Szerelési mód: vízszintes
• Szerelési hely: felül, alagút típusú terminálok mellett
• Méret (ma x szé x mé): 42 x 110 x 45 mm
• Szín: fehér (RAL 9003)
• Védettség: IP20 (végelemekkel és tüsketakarókkal)
• Szennyezettségi fok: 3
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 C40-340, C60, DT40, DT40 Vigi, iDPN, iDPN Vigi+, ID C40, IDc, ITG40, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40, Vigi TG60, iDT40K, iDD40K, iIL
• Tömeg: 0,075 kg

Felhasználási területek

• Lakossági és társasházi elosztók kismegszakító-sorainak betáplálása
• Kombinált áram-védőkapcsolós (iDPN, iDT40, iC40) készüléksorok kialakítása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Szekrénygyártás és sorozatszerelés, ahol a huzalozási idő számít
• Meglévő elosztók bővítése, felújítása rendezett vezetékezéssel

Gyakori kérdések

Mire való az A9XPP606 fésűs gyűjtősín?

A kalapsínre sorolt Acti9 és Multi9 készülékek betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést jelent.

Hány készülék köthető rá?

A kiosztás 6 utas N + 1 L, vagyis legfeljebb 6 db 1P+N (2 pólusú) készülék csatlakoztatható. Az utak közötti távolság 18 mm, a sín hossza 6 modul (110 mm).

Mit jelent a 9 mm-es csatlakozásosztás?

Ez a sín a fázis és a nulla tüskéjét 9 mm-re helyezi egymástól, mert az iC40, iDT40 és iDPN családok 1P+N készülékei egyetlen 18 mm-es modulhelyen belül két csatlakozási pontot kérnek. A régebbi, 18 mm osztású iC60-as sínek erre nem alkalmasak.

Váltakoznak a fázisok a sín mentén?

Nem: a sín minden útja azonos kiosztású, a vezetők végig párhuzamosan futnak.

Milyen kiegészítő sávokat tartalmaz?

('Milyen bekötéssel táplálható be?', 'Csavaros bekötésű csatlakozóval, amely a sín rövid, 6 modulos hosszához igazodva közvetlenül fogadja a tápvezetéket.')

Milyen villamos értékekre és készülékekhez méretezett?

Névleges üzemi árama 63 A (–40 °C), üzemi feszültsége 230 V AC (fázis/nulla), szigetelési feszültsége 400 V AC (IEC 61439-1). Kompatibilis családok: Acti 9 C40-340, C60, DT40, DT40 Vigi, iDPN, iDPN Vigi+, ID C40, IDc, ITG40, iC40, iDT40, iDD40, iDD40 TG, Vigi N40, iIG40, iCV40, Vigi iDPN, iID K, iCVm40, iCVr40, iDDm40, Multi9 N40, Vigi TG60, iDT40K, iDD40K, iIL.

Méretre vágható, és milyen tartozékok illenek hozzá?

Igen, az A9XPP606 vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. A sínvég lezárásához a A9X21094 véglezáró (1P+N), a fel nem használt tüskék lefedéséhez a A9XPT620 takarósapka (9 mm) való. Azonos rendszerű, másik kiosztású változat a A9XPC612.
