Schneider A9XPH312 ACTI9 Darabolható gyűjtősín 100A, 3P, 12M

Schneider Electric Acti9 fésűs gyűjtősín, 3P, 100 A, 12 modul – A9XPH312

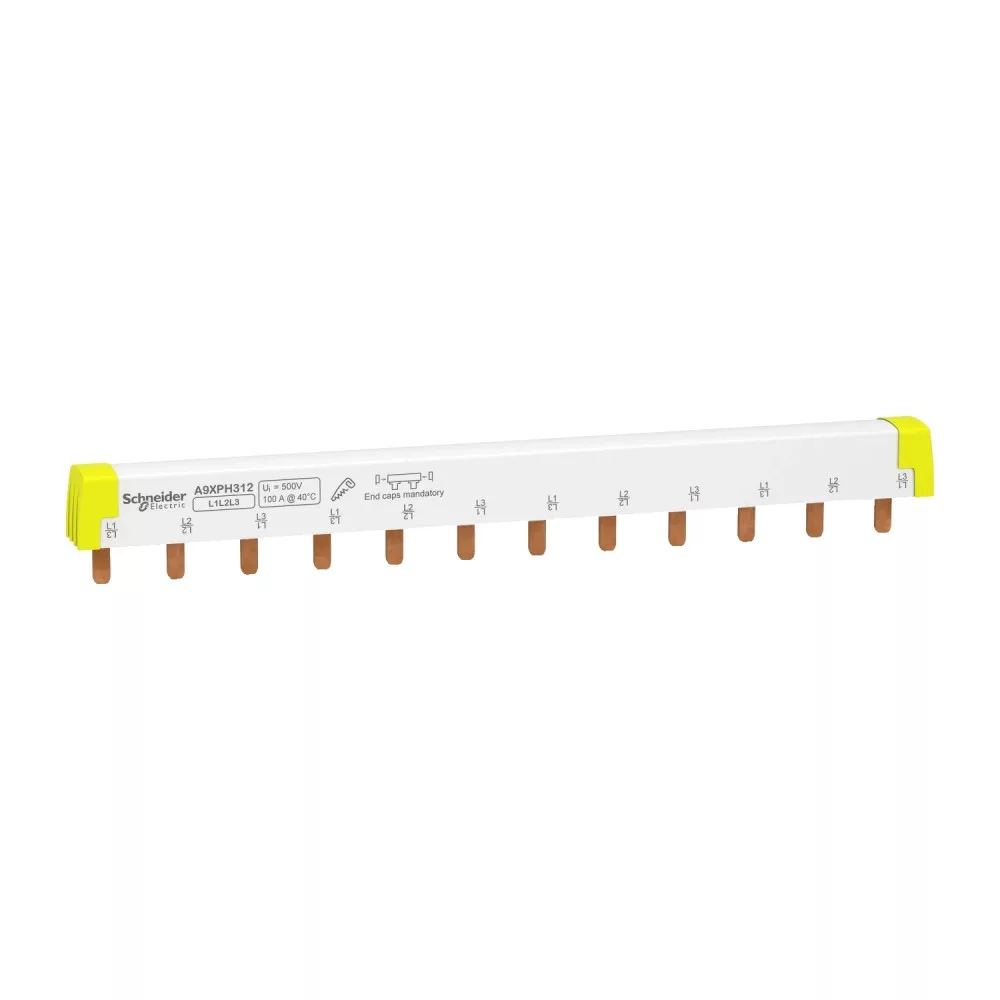

Az A9XPH312 a Schneider Electric Acti9 termékcsaládjának darabolható fésűs gyűjtősínje, amely a kalapsínre sorolt kismegszakítók, áram-védőkapcsolók és terheléskapcsolók betáplálását oldja meg egyetlen, gyárilag szigetelt elemmel. A sín 3P kiosztású, L1 L2 L3 jelöléssel, és 4 db 3 pólusú készülék csatlakoztatását teszi lehetővé.

Teljes hossza 12 modul, azaz 220 mm, a csatlakozótüskék osztása 54 mm. A sín vágható kivitelű, így pontosan a beépítendő készüléksor hosszára szabható. Névleges üzemi árama 100 A, üzemi feszültsége 415 V AC, színe fehér (RAL 9003). A készülékek felső vagy alsó oldalán, alagút típusú vagy kettős csatlakozó mellett köthető be.

Műszaki jellemzők

• Termékcsalád: Acti 9 (Linergy FH fésűs gyűjtősín rendszer)
• Kivitel: darabolható (vágható), szigetelt fésűs gyűjtősín
• Vonalak: 3P – L1 L2 L3 jelölés
• Kivezetések: 4 utas 3 L (4 db 3 pólusú készülék)
• Egy útra jutó pólusok: 1 x 3P
• Utak közötti távolság: 54 mm
• Csatlakozótüske-osztás: 18 mm
• Hossz: 12 modul (220 mm)
• Névleges üzemi áram (Ie): 100 A (–40 °C)
• Névleges üzemi feszültség (Ue): 415 V AC
• Névleges szigetelési feszültség (Ui): 500 V AC (IEC 61439-2)
• Csatlakozás típusa: tüskés
• Szerelési mód: vízszintes
• Szín: fehér (RAL 9003)
• Védettség: IP20 (véglezárókkal és tüsketakarókkal)
• Szennyezettségi fok: 3-as szennyezettségi fok (IEC 60947-7-1)
• Tűzállóság: 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1)
• Szabvány: EN/IEC 61439-5
• Kompatibilitás: Acti 9 iC60 RCBO, iK60, iID, iID K, iSW-NA, iT60N, Multi9 C60
• Tömeg: 0,108 kg

Felhasználási területek

• Lakossági és társasházi elosztószekrények kismegszakító-sorainak betáplálása
• Kereskedelmi és irodaépületek al- és emeleti elosztói
• Ipari vezérlőszekrények segédáramköri elosztása
• Meglévő szekrények bővítése, felújítása rendezett vezetékezéssel
• Szekrénygyártás, ahol a szerelési idő és az ismételhetőség számít

Gyakori kérdések

Mire való az A9XPH312 fésűs gyűjtősín?

Arra szolgál, hogy a kalapsínre egymás mellé szerelt Acti9 és Multi9 készülékek betáplálását egyetlen, gyárilag szigetelt sínnel oldja meg, egyedi vezetékezés helyett. Ez rendezettebb szekrényképet és lényegesen gyorsabb szerelést eredményez.

Hány készülék táplálható be vele?

A sín kiosztása 4 utas 3 L, vagyis legfeljebb 4 db 3 pólusú készülék csatlakoztatható rá. A kivezetések közötti távolság 54 mm, a sín teljes hossza 12 modul, azaz 220 mm.

Méretre vágható a sín?

Igen, az A9XPH312 darabolható kivitelű: a szükséges hosszra vágható, így nem kell a teljes sínt beépíteni. A vágás után a szabaddá vált véget és a fel nem használt tüskéket le kell zárni.

Milyen készülékekkel kompatibilis?

A gyártói adatlap szerint a következő családokkal használható: Acti 9 iC60 RCBO, iK60, iID, iID K, iSW-NA, iT60N, Multi9 C60. A készülékek felső vagy alsó oldalán, alagút típusú vagy kettős csatlakozó mellett köthető be.

Milyen villamos értékekre méretezett?

Névleges üzemi árama 100 A (–40 °C-ig), névleges üzemi feszültsége 415 V AC, névleges szigetelési feszültsége 500 V AC (IEC 61439-2). A termék az EN/IEC 61439-5 szabvány szerint készül.

Milyen érintésvédelmi szintet biztosít?

A sín szigetelt kivitelű, és véglezárókkal, valamint tüsketakarókkal kiegészítve IP20 védettséget ér el. Szennyezettségi foka 3, tűzállósági jellemzője 960 °C (30 s) izzóhuzal-vizsgálat (IEC 60695-2-1).

Milyen tartozékokkal érdemes kiegészíteni?

Ajánlott tartozékok: A9XPE310 véglezáró (3P) és A9XPT920 tüsketakaró sapka. Ezek zárják le a levágott véget és fedik le a használaton kívüli csatlakozótüskéket.
