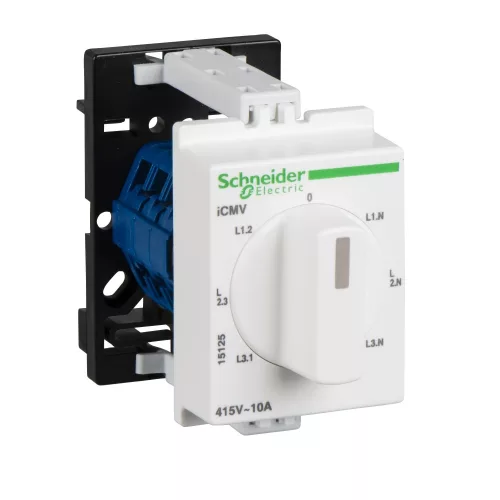

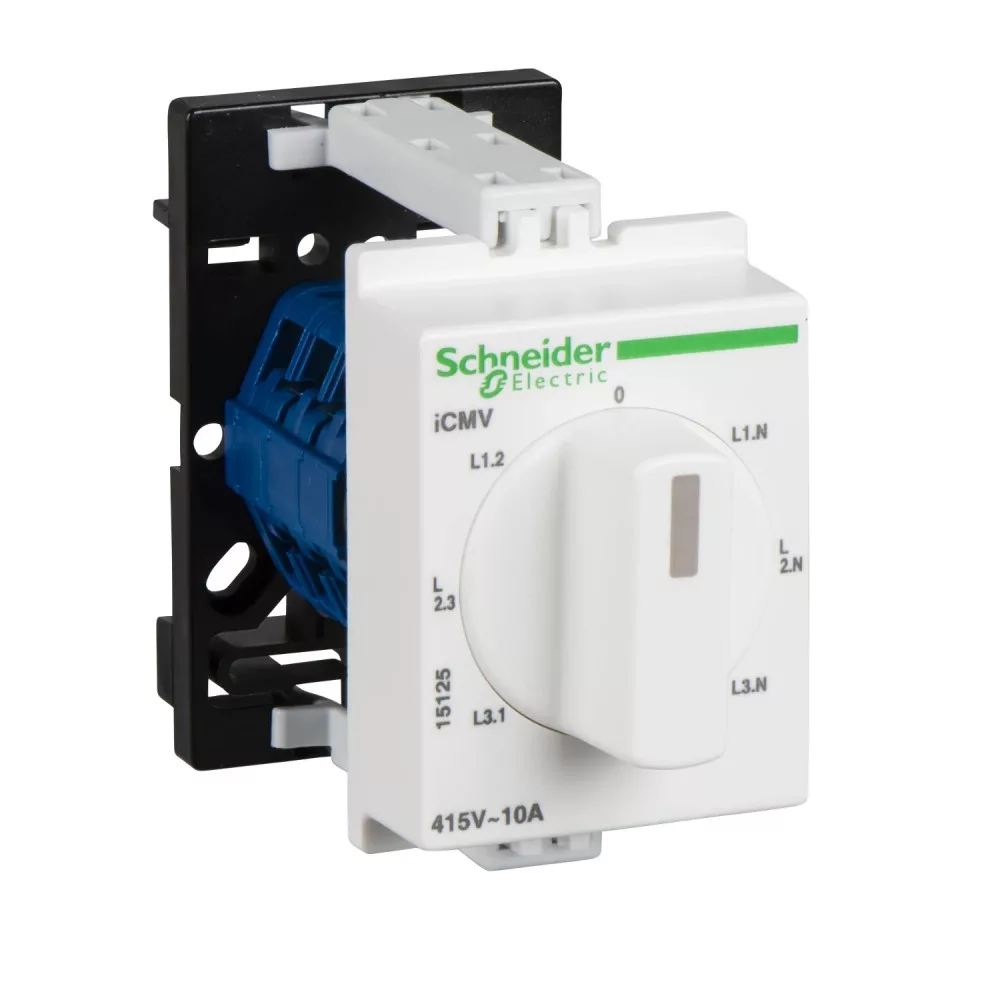

Schneider Electric Acti9 CMV 15125 – voltmérő átkapcsoló, 7 állás
A Schneider Electric Acti9 CMV sorozatú 15125 DIN sínre szerelhető moduláris voltmérő átkapcsoló, amelyet feszültségmérő műszer fázisonkénti átkapcsolására terveztek. Forgatógombos kezelőszervvel 7 állás között választhat, jelölése: L3L1 – L2L3 – L1L2 – 0 – L1N – L2N – L3N.
Névleges üzemi árama 10 A, üzemi feszültsége < 440 V AC 50/60 Hz, mechanikai tartóssága 1–2 millió kapcsolási ciklus, ezért mérőszekrényekben tartós, mindennapi használatra alkalmas. A készülék 2 modul (36 mm) helyet foglal a sínen, mérete 60×36×75 mm, csatlakozóiba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető.
Műszaki jellemzők
- Gyártói cikkszám: 15125
- Termékcsalád: Schneider Electric Acti9
- Termék típusa: voltmérő átkapcsoló
- Sorozat: Acti9 CMV
- Kezelőszerv: forgatógomb, 7 állás
- Jelölés / állások: L3L1 – L2L3 – L1L2 – 0 – L1N – L2N – L3N
- Névleges üzemi áram (Ie): 10 A
- Névleges üzemi feszültség (Ue): < 440 V AC 50/60 Hz
- Mechanikai tartósság: 2000000 ciklus
- Elektromos élettartam: 1000000 ciklus
- Csatlakozás: Rögzített csavarok - <= 1,5 mm²
- Modulszélesség: 2 modul (36 mm)
- Méretek (magasság × szélesség × mélység): 60×36×75 mm
- Tömeg: kb. 0,076 kg
- Rögzítés: DIN sín
- Védettség: IP20
- Üzemi hőmérséklet: -20…55 °C
- Szabványok: IEC 60947-3
Felhasználási területek
- Fázisonkénti feszültség- vagy árammérés egyetlen műszerrel
- Mérőszekrények és almérőhelyek kialakítása
- Üzemmód- és csatornaválasztás vezérlőszekrényben
- Ipari és kereskedelmi elosztók műszerezése
Gyakori kérdések
Mire való a CMV átkapcsoló?
DIN sínre szerelhető moduláris kapcsoló, amelyet feszültségmérő műszer fázisonkénti átkapcsolására használnak, így egyetlen műszerrel több mérési pont figyelhető.
Hány állása van a 15125 típusnak?
A forgatógomb 7 állás között választ, jelölése: L3L1 – L2L3 – L1L2 – 0 – L1N – L2N – L3N.
Mekkora áramot bír?
Névleges üzemi árama 10 A, üzemi feszültsége < 440 V AC 50/60 Hz.
Mennyire tartós a készülék?
Mechanikai tartóssága 2000000 ciklus, elektromos élettartama 1000000 ciklus.
Hány modul helyet foglal?
A kapcsoló 2 modul (36 mm) helyet foglal a DIN sínen, mérete 60×36×75 mm.
Milyen vezeték köthető rá?
A csatlakozókba legfeljebb 1,5 mm² keresztmetszetű vezeték köthető, csavaros szorítással.
