Schneider Electric Acti9 A9N61651 Kismegszakító 2P,16A, B karakterisztika, 1,6 kA Acti9 C60PV-DC (Schneider A9N61651)

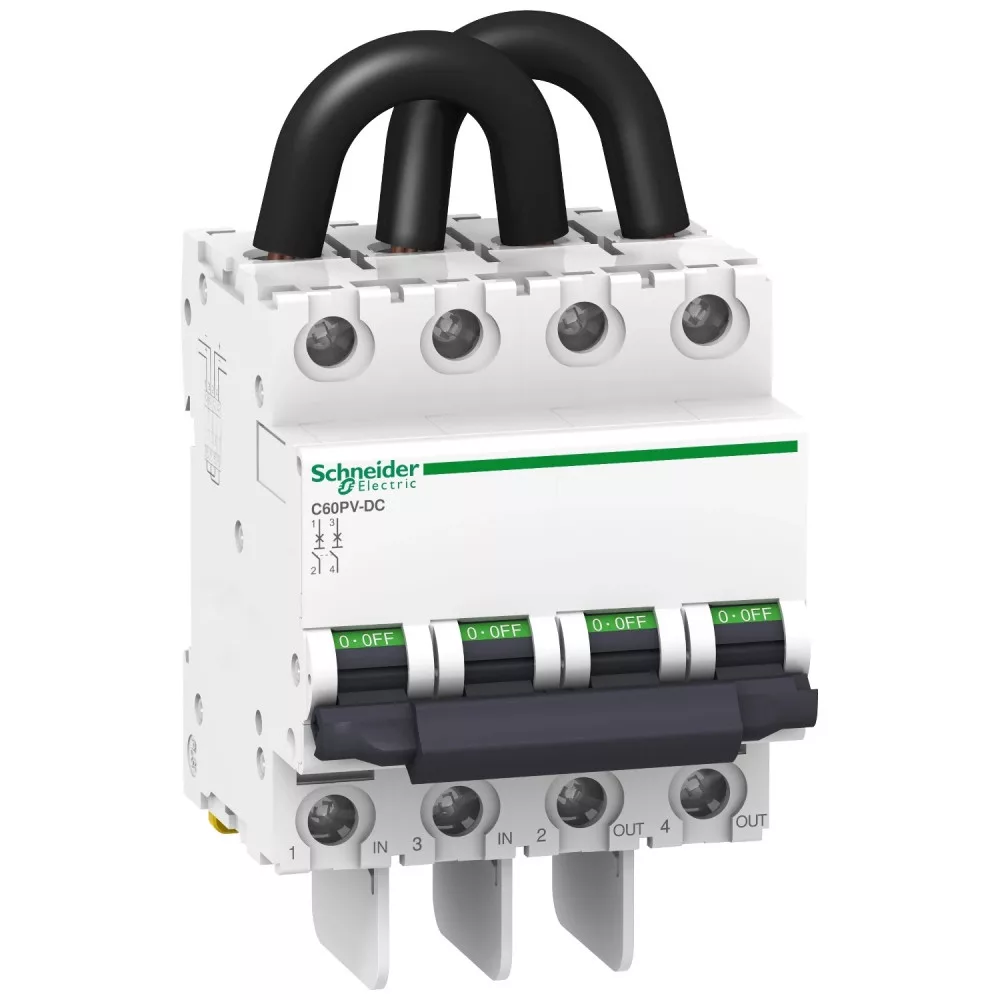

Schneider Electric Acti9 C60PV-DC A9N61651 fotovoltaikus kismegszakító – 2P, C görbe, 16 A, 800 V DC

A Schneider Electric Acti9 C60PV-DC A9N61651 egy 2 pólusú, napelemes rendszerek egyenáramú oldalára tervezett kismegszakító. Névleges árama 16 A, kioldási karakterisztikája C, névleges üzemi feszültsége 800 V DC, ami lehetővé teszi a soros napelemsztringek védelmét. A készülék polaritásfüggetlen, mindkét irányú áram védelmére alkalmas, így a bekötésnél nem kell a polaritásra ügyelni.

A fotovoltaikus DC körök megszakítása külön kihívás: az egyenáramú ív nem alszik ki magától, a napelemtábla pedig napsütésben folyamatosan táplálja az áramkört. A C60PV-DC ívoltó rendszere erre van méretezve. Mágneses kioldási határa 5,5 x In, zárlati megszakítóképessége (Icu) 1,5 kA – 800 V DC, 3 kA – 65 V DC. Névleges szigetelési feszültsége 1000 V DC, lökőfeszültség-állósága 6 kV.

A kismegszakító 4 modul helyet foglal a szekrényben (132,7 × 72 × 77,4 mm, magasság × szélesség × mélység), 35 mm-es szimmetrikus DIN sínre szerelhető. Az alagút típusú csatlakozókba merev vezető 1…25 mm², sodrott vezető 1…16 mm² keresztmetszetig köthető, 2,5 N.m meghúzási nyomatékkal. A készülék OFF állapotban lakatolható.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N61651
• Termékcsalád: Acti 9 / C60
• Készülék rövid neve: C60PV-DC
• Termék típusa: fotovoltaikus egyenáramú kismegszakító
• Hálózat típusa: DC (egyenáram)
• Pólusszám: 2P (2 védett pólus)
• Névleges áram (In): 16 A
• Kioldási karakterisztika: C görbe
• Mágneses kioldási határ: 5,5 x In
• Zárlati megszakítóképesség (Icu): 1,5 kA – 800 V DC, 3 kA – 65 V DC
• Névleges üzemi feszültség (Ue): 800 V DC
• Névleges szigetelési feszültség (Ui): 1000 V DC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Polaritásérzékenység: polaritásfüggetlen, mindkét irányú áram védelmére alkalmas
• Modulszélesség: 4 modul (72 mm)
• Méretek: 132,7 × 72 × 77,4 mm (magasság × szélesség × mélység)
• Tömeg: 0,545 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Csatlakozás: alagút típusú csatlakozó, merev 1…25 mm², sodrott 1…16 mm²
• Meghúzási nyomaték: 2,5 N.m
• Csupaszítási hossz: 14 mm
• Reteszelés: OFF állapotban lakatolható
• Védettség: IP20, illetve IP40
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 1500 kapcsolási ciklus (L/R = 2 ms)
• Üzemi hőmérséklet: -25…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Szennyezettségi fok: 2
• Szín: Fehér
• Szabványok: EN/IEC 60947-3

Tipikus felhasználási területek

• Napelemes sztringek egyenáramú oldalának védelme
• Fotovoltaikus inverterek DC bemenetének védelme
• Napelemes rendszerek DC gyűjtődobozai (string box)
• Lakossági és kereskedelmi PV-rendszerek kiépítése

Gyakori kérdések

Mire használható a Schneider A9N61651 kismegszakító?

Az Acti9 C60PV-DC A9N61651 napelemes rendszerek egyenáramú oldalán, sztringek és inverterbemenetek védelmére szolgál 16 A névleges áramig, 800 V DC üzemi feszültségig.

Miért kell fotovoltaikus rendszerhez külön DC kismegszakító?

A napelemtábla napsütésben folyamatosan feszültség alatt tartja a DC kört, és az egyenáramú ív nem alszik ki magától, ahogy a váltakozó áramú. A PV kivitelek ívoltása és feszültségszintje ehhez van méretezve, ezért váltakozó áramú kismegszakító ilyen körben nem alkalmazható.

Számít a bekötés polaritása?

Nem. A készülék polaritásfüggetlen, mindkét irányú áram védelmére alkalmas, tehát a plusz és mínusz ág felcserélése nem befolyásolja a működését. Ez a szerelést egyszerűbbé és biztonságosabbá teszi.

Mekkora a zárlati megszakítóképessége?

A zárlati megszakítóképesség (Icu) 1,5 kA – 800 V DC, 3 kA – 65 V DC. Mágneses kioldási határa 5,5 x In, névleges szigetelési feszültsége 1000 V DC.

Hány modul helyet foglal az elosztószekrényben?

A készülék 4 modul széles, azaz 72 mm helyet igényel a sínen. Teljes mérete 132,7 × 72 × 77,4 mm (magasság × szélesség × mélység), tömege 0,545 kg.

Milyen keresztmetszetű vezeték köthető be?

Az alagút típusú csatlakozókba merev vezető 1…25 mm², sodrott vezető 1…16 mm² keresztmetszetig köthető. A meghúzási nyomaték 2,5 N.m, a csupaszítási hossz 14 mm.

Milyen kiegészítők rendelhetők az A9N61651 kismegszakítóhoz?

Az A9N61651 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
