Schneider Electric Acti9 A9N61529 Kismegszakító 2P,13A, C karakterisztika, 6 kA Acti9 C60H-DC (Schneider A9N61529)

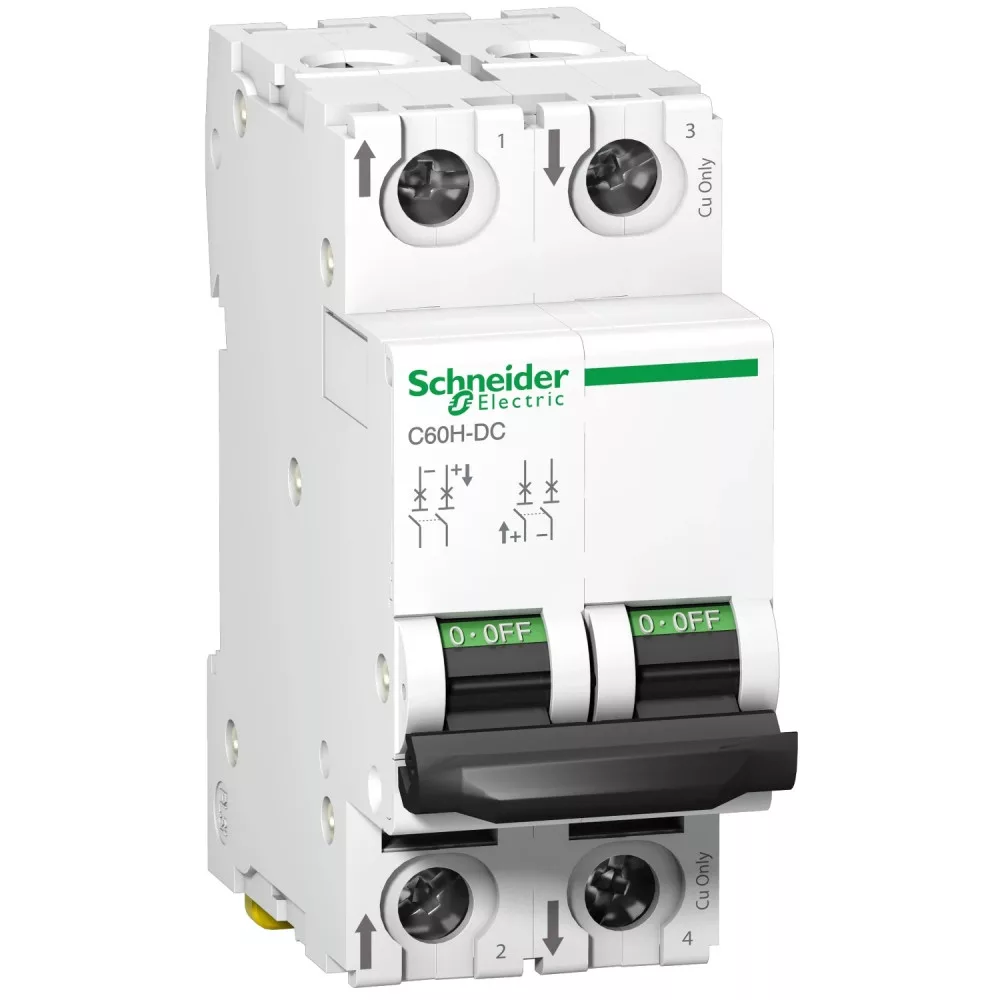

Schneider Electric Acti9 C60H-DC A9N61529 egyenáramú kismegszakító – 2P, C görbe, 13 A, 500 V DC

A Schneider Electric Acti9 C60H-DC A9N61529 egy 2 pólusú, kifejezetten egyenáramú (DC) hálózatokhoz készült moduláris kismegszakító, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 13 A, kioldási karakterisztikája C, névleges üzemi feszültsége 500 V DC. A készülék egyenáramú körök mindkét ágának védelmére és leválasztására szolgál.

Az egyenáramú ív nem alszik ki magától úgy, mint a váltakozó áramé, ezért a DC körök megszakításához külön erre tervezett készülék szükséges: váltakozó áramú kismegszakító egyenáramú körben nem alkalmazható biztonságosan. A C60H-DC termikus-mágneses kioldóval készül – a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. Zárlati megszakítóképessége (Icu) 6 kA – 500 V DC, 10 kA – 440 V DC, 20 kA – 230…250 V DC, az EN 60947-3 és az IEC 60947-2 szerint.

A kismegszakító 2 modul helyet foglal a szekrényben (36 mm), 35 mm-es szimmetrikus DIN sínre szerelhető. A készülék O (kikapcsolt) helyzetben lakatolható, állapotát ON/OFF jelzés és érintkezőállapot-jelző mutatja. Meghúzási nyomatéka 2,5 N.m (betápláló áramkör, felül vagy alul). Névleges szigetelési feszültsége 500 V DC, lökőfeszültség-állósága 6 kV.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N61529
• Termékcsalád: Acti 9 / C60
• Készülék rövid neve: C60H-DC
• Termék típusa: egyenáramú kismegszakító (moduláris)
• Hálózat típusa: DC (egyenáram)
• Pólusszám: 2P (2 védett pólus)
• Névleges áram (In): 13 A
• Kioldási karakterisztika: C görbe
• Kioldóegység: termikus-mágneses
• Zárlati megszakítóképesség (Icu): 6 kA – 500 V DC, 10 kA – 440 V DC, 20 kA – 230…250 V DC
• Névleges üzemi feszültség (Ue): 500 V DC
• Névleges szigetelési feszültség (Ui): 500 V DC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Modulszélesség: 2 modul (36 mm)
• Tömeg: 0,256 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Meghúzási nyomaték: 2,5 N.m (betápláló áramkör, felül vagy alul)
• Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
• Reteszelés: O (kikapcsolt) helyzetben lakatolható
• Földzárlat elleni védelem: nincs
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 3000 kapcsolási ciklus (L/R = 2 ms)
• Üzemi hőmérséklet: -25…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN 60947-3 és IEC 60947-2

Tipikus felhasználási területek

• Egyenáramú elosztóhálózatok túlterhelés és zárlat elleni védelme
• Akkumulátoros energiatároló és szünetmentes rendszerek körei
• Telekommunikációs és adatközponti DC táprendszerek
• Ipari egyenáramú vezérlő- és segédáramkörök

Gyakori kérdések

Mire használható a Schneider A9N61529 kismegszakító?

Az Acti9 C60H-DC A9N61529 egyenáramú áramkörök túlterhelés és rövidzárlat elleni védelmére szolgál 13 A névleges áramig, 500 V DC üzemi feszültségig. 2 pólusú kivitelben készül, egyenáramú körök mindkét ágának védelmére és leválasztására.

Miért kell külön egyenáramú kismegszakító?

Az egyenáramnál a feszültség nem megy át nullán, ezért a megszakításkor keletkező ív nem alszik ki magától úgy, mint váltakozó áramnál. A DC kismegszakító ívoltó kamrája és érintkezői erre vannak méretezve, ezért váltakozó áramú kismegszakítót egyenáramú körben nem szabad alkalmazni.

Mekkora a zárlati megszakítóképessége?

A készülék zárlati megszakítóképessége (Icu) 6 kA – 500 V DC, 10 kA – 440 V DC, 20 kA – 230…250 V DC, az EN 60947-3 és az IEC 60947-2 szerint. Névleges szigetelési feszültsége 500 V DC, lökőfeszültség-állósága 6 kV.

Hány modul helyet foglal az elosztószekrényben?

A készülék 2 modul széles, azaz 36 mm helyet igényel a sínen. Tömege 0,256 kg.

Lezárható a készülék karbantartás idejére?

Igen, a kismegszakító O (kikapcsolt) helyzetben lakatolható, így a szerelés idejére kikapcsolt állapotban rögzíthető. Az állapotot ON/OFF jelzés és érintkezőállapot-jelző mutatja.

Véd a földzárlat ellen is?

Nem. A készülék túlterhelés és zárlat ellen véd; földzárlat elleni védelmet nem tartalmaz. Ha erre is szükség van, azt külön készülékkel kell megoldani.

Milyen kiegészítők rendelhetők az A9N61529 kismegszakítóhoz?

Az A9N61529 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
