Schneider Electric Acti9 A9N61500 Kismegszakító 1P,0,5A, C karakterisztika, 6 kA Acti9 C60H-DC (Schneider A9N61500)

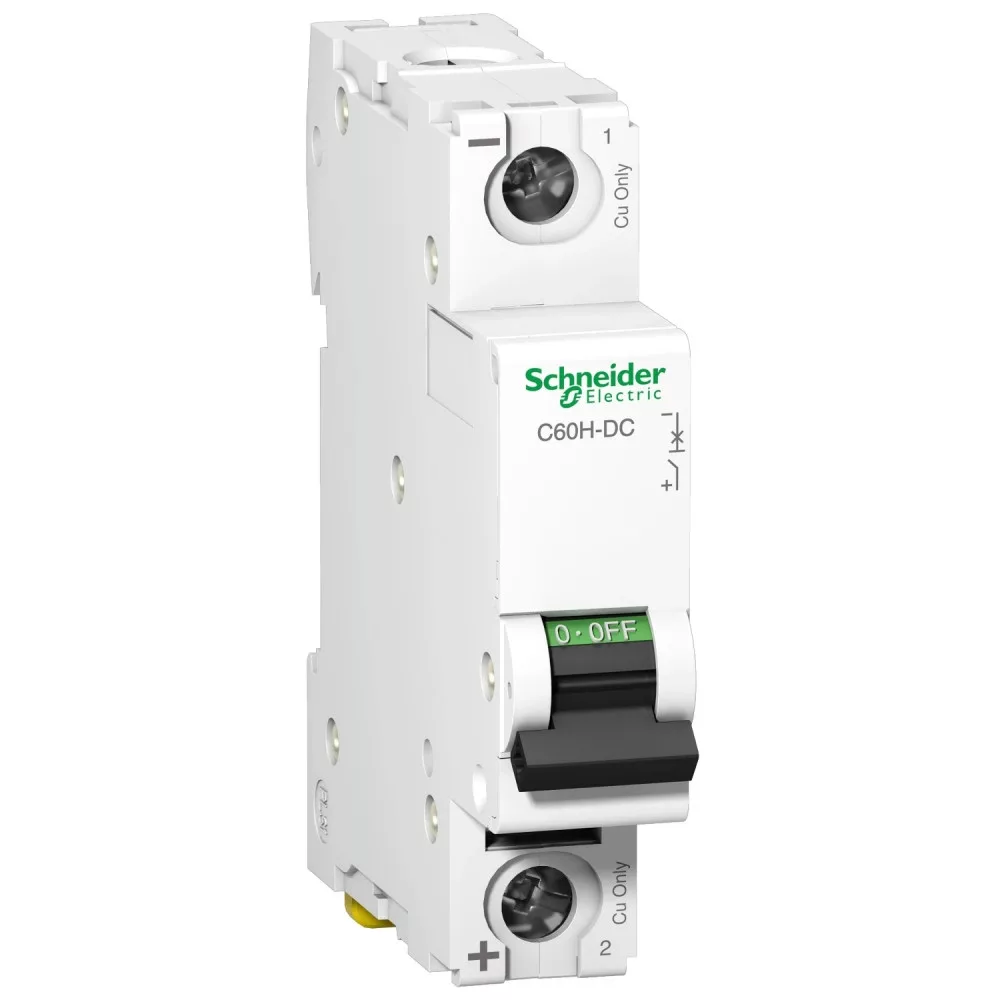

Schneider Electric Acti9 C60H-DC A9N61500 egyenáramú kismegszakító – 1P, C görbe, 0,5 A, 250 V DC

A Schneider Electric Acti9 C60H-DC A9N61500 egy egypólusú, kifejezetten egyenáramú (DC) hálózatokhoz készült moduláris kismegszakító, amely az áramkörök túlterhelés és zárlat elleni védelmét látja el. Névleges árama 0,5 A, kioldási karakterisztikája C, névleges üzemi feszültsége 250 V DC. A készülék egyenáramú körök pozitív vagy negatív ágának védelmére szolgál.

Az egyenáramú ív nem alszik ki magától úgy, mint a váltakozó áramé, ezért a DC körök megszakításához külön erre tervezett készülék szükséges: váltakozó áramú kismegszakító egyenáramú körben nem alkalmazható biztonságosan. A C60H-DC termikus-mágneses kioldóval készül – a termikus tag a tartós túlterhelést, a mágneses tag a rövidzárlati áramot érzékeli. Zárlati megszakítóképessége (Icu) 6 kA – 250 V DC, 10 kA – 230…240 V DC, az EN 60947-3 és az IEC 60947-2 szerint.

A kismegszakító 1 modul helyet foglal a szekrényben (18 mm), 35 mm-es szimmetrikus DIN sínre szerelhető. A készülék O (kikapcsolt) helyzetben lakatolható, állapotát ON/OFF jelzés és érintkezőállapot-jelző mutatja. Meghúzási nyomatéka 2,5 N.m (betápláló áramkör, felül vagy alul). Névleges szigetelési feszültsége 500 V DC, lökőfeszültség-állósága 6 kV.

Fő műszaki jellemzők

• Gyártói cikkszám: A9N61500
• Termékcsalád: Acti 9 / C60
• Készülék rövid neve: C60H-DC
• Termék típusa: egyenáramú kismegszakító (moduláris)
• Hálózat típusa: DC (egyenáram)
• Pólusszám: 1P (1 védett pólus)
• Névleges áram (In): 0,5 A
• Kioldási karakterisztika: C görbe
• Kioldóegység: termikus-mágneses
• Zárlati megszakítóképesség (Icu): 6 kA – 250 V DC, 10 kA – 230…240 V DC
• Névleges üzemi feszültség (Ue): 250 V DC
• Névleges szigetelési feszültség (Ui): 500 V DC
• Lökőfeszültség-állóság (Uimp): 6 kV
• Modulszélesség: 1 modul (18 mm)
• Tömeg: 0,128 kg
• Szerelés: 35 mm-es szimmetrikus DIN sín
• Meghúzási nyomaték: 2,5 N.m (betápláló áramkör, felül vagy alul)
• Állapotjelzés: ON/OFF jelzés és érintkezőállapot-jelző
• Reteszelés: O (kikapcsolt) helyzetben lakatolható
• Földzárlat elleni védelem: nincs
• Mechanikai élettartam: 20000 kapcsolási ciklus
• Elektromos élettartam: 3000 kapcsolási ciklus (L/R = 2 ms)
• Üzemi hőmérséklet: -25…70 °C
• Tárolási hőmérséklet: -40…85 °C
• Túlfeszültségi kategória: IV
• Szín: Fehér
• Szabványok: EN 60947-3 és IEC 60947-2

Tipikus felhasználási területek

• Egyenáramú elosztóhálózatok túlterhelés és zárlat elleni védelme
• Akkumulátoros energiatároló és szünetmentes rendszerek körei
• Telekommunikációs és adatközponti DC táprendszerek
• Ipari egyenáramú vezérlő- és segédáramkörök

Gyakori kérdések

Mire használható a Schneider A9N61500 kismegszakító?

Az Acti9 C60H-DC A9N61500 egyenáramú áramkörök túlterhelés és rövidzárlat elleni védelmére szolgál 0,5 A névleges áramig, 250 V DC üzemi feszültségig. Egypólusú kivitelben készül, egyenáramú körök pozitív vagy negatív ágának védelmére.

Miért kell külön egyenáramú kismegszakító?

Az egyenáramnál a feszültség nem megy át nullán, ezért a megszakításkor keletkező ív nem alszik ki magától úgy, mint váltakozó áramnál. A DC kismegszakító ívoltó kamrája és érintkezői erre vannak méretezve, ezért váltakozó áramú kismegszakítót egyenáramú körben nem szabad alkalmazni.

Mekkora a zárlati megszakítóképessége?

A készülék zárlati megszakítóképessége (Icu) 6 kA – 250 V DC, 10 kA – 230…240 V DC, az EN 60947-3 és az IEC 60947-2 szerint. Névleges szigetelési feszültsége 500 V DC, lökőfeszültség-állósága 6 kV.

Hány modul helyet foglal az elosztószekrényben?

A készülék 1 modul széles, azaz 18 mm helyet igényel a sínen. Tömege 0,128 kg.

Lezárható a készülék karbantartás idejére?

Igen, a kismegszakító O (kikapcsolt) helyzetben lakatolható, így a szerelés idejére kikapcsolt állapotban rögzíthető. Az állapotot ON/OFF jelzés és érintkezőállapot-jelző mutatja.

Véd a földzárlat ellen is?

Nem. A készülék túlterhelés és zárlat ellen véd; földzárlat elleni védelmet nem tartalmaz. Ha erre is szükség van, azt külön készülékkel kell megoldani.

Milyen kiegészítők rendelhetők az A9N61500 kismegszakítóhoz?

Az A9N61500 kismegszakító segédérintkezőkkel és kioldókkal szerelhető fel, amelyekkel a készülék állapota távolról jelezhető, illetve a lekapcsolás távvezérelhető. Rendelhető kiegészítők:

• Acti9 segédérintkezők
• Acti9 kioldók
